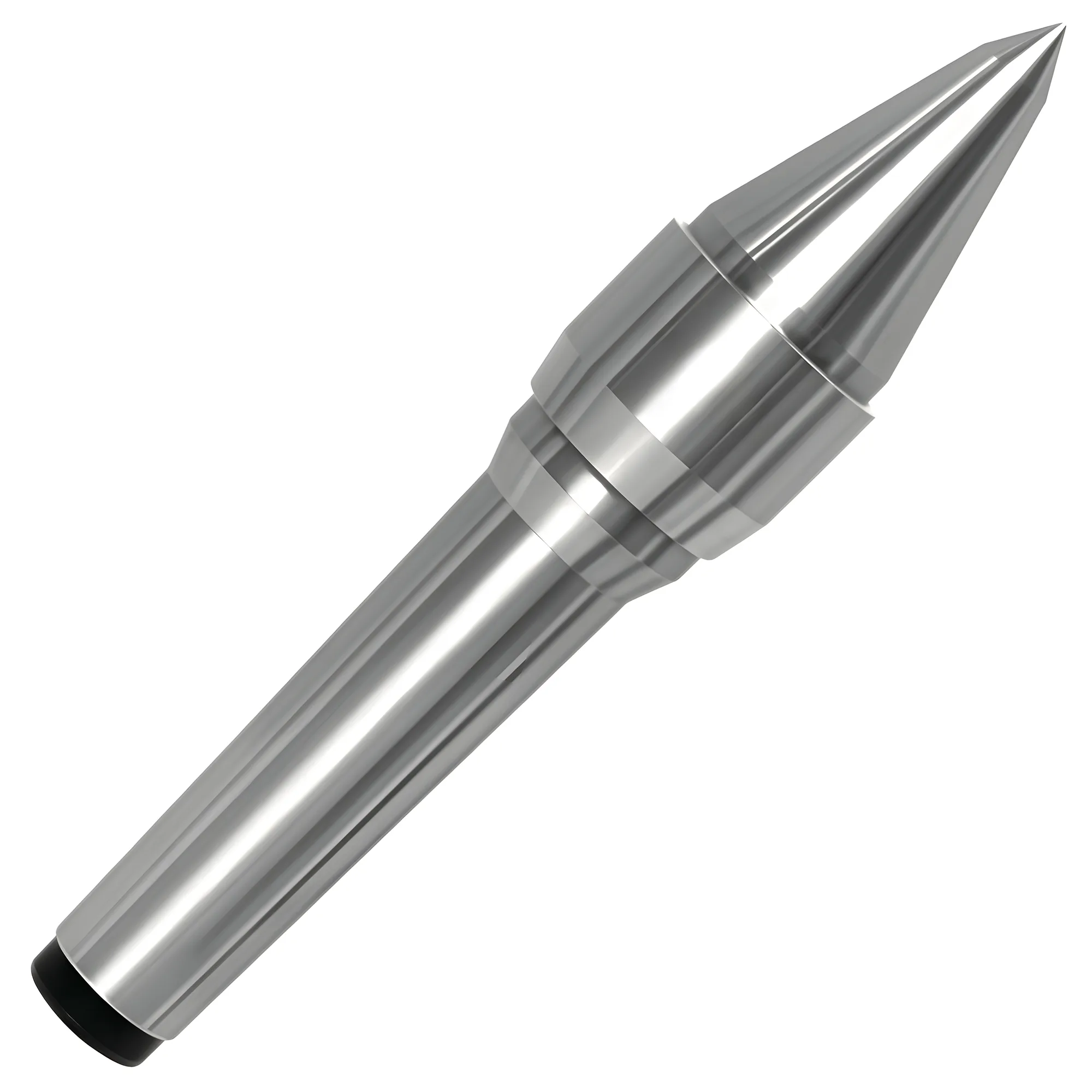

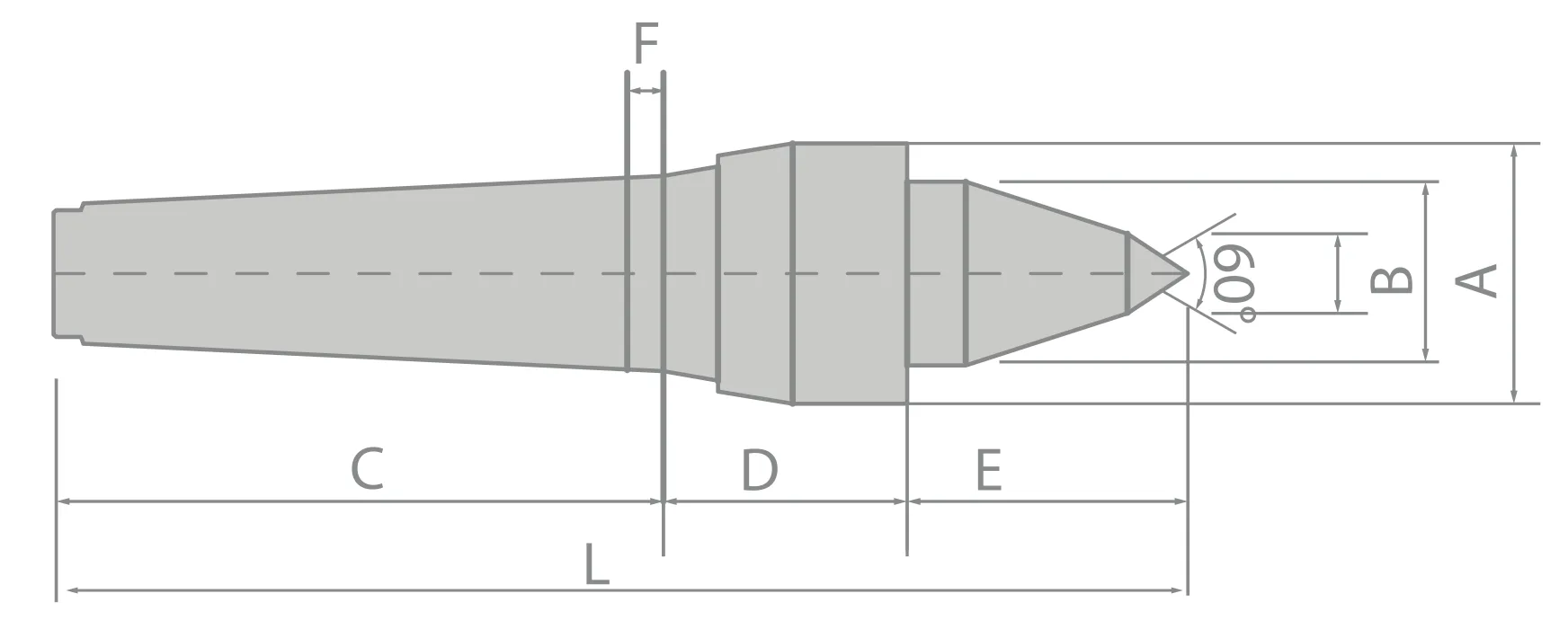

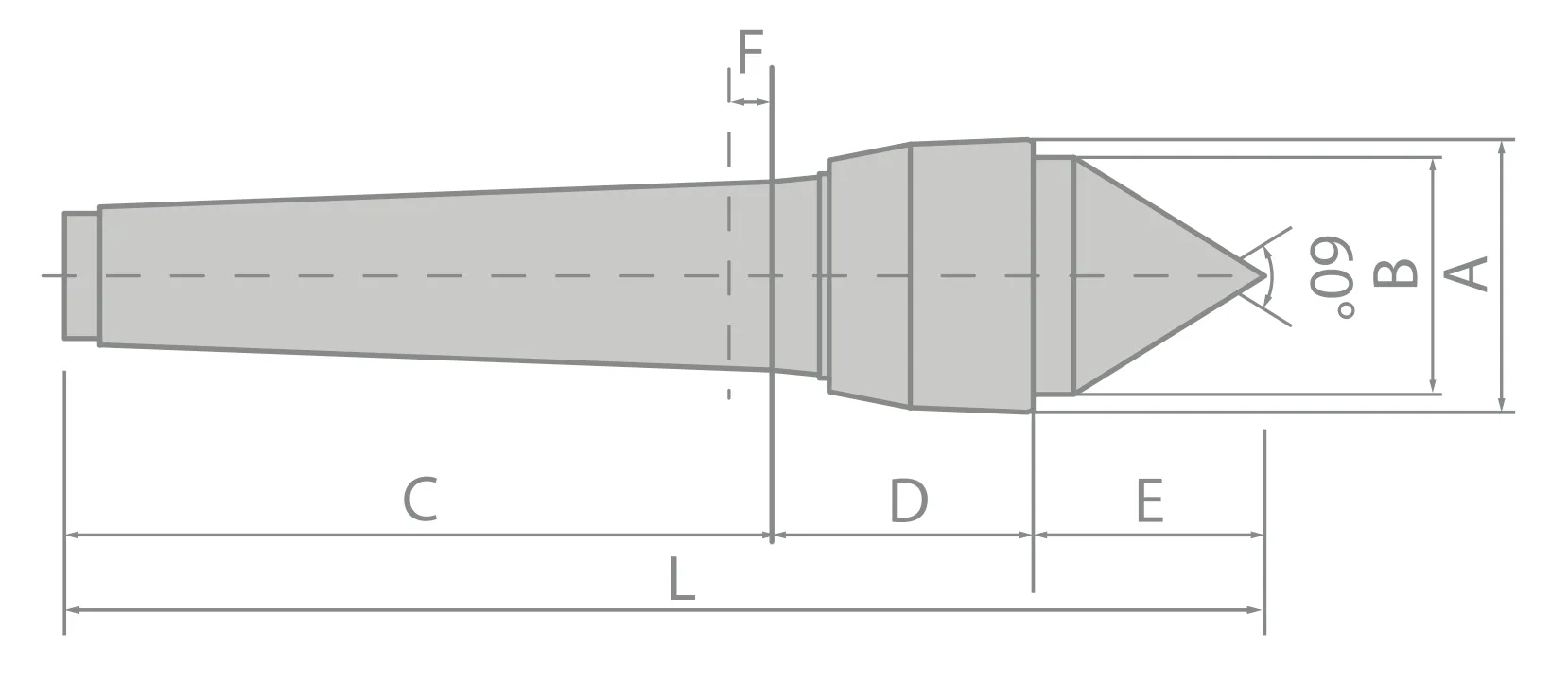

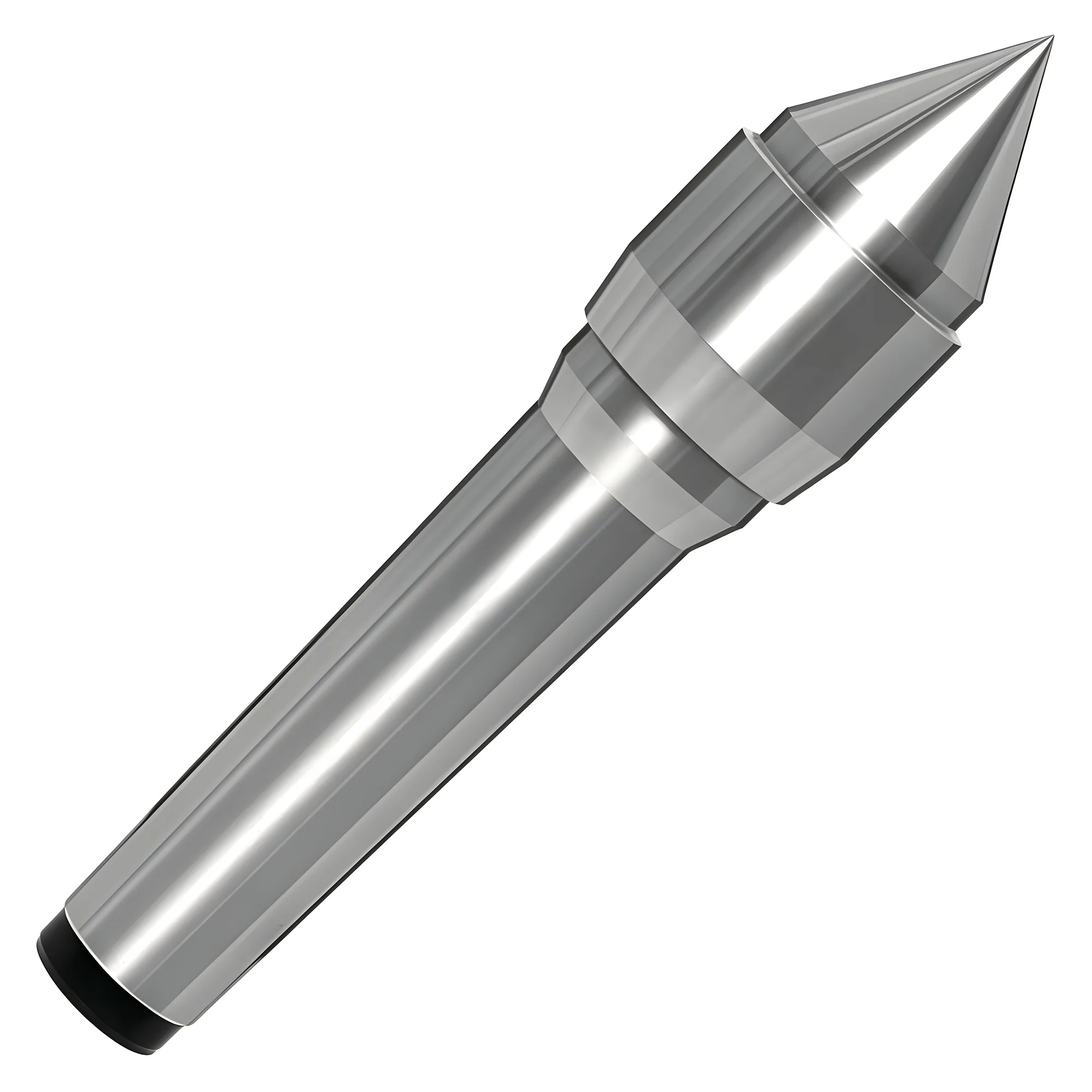

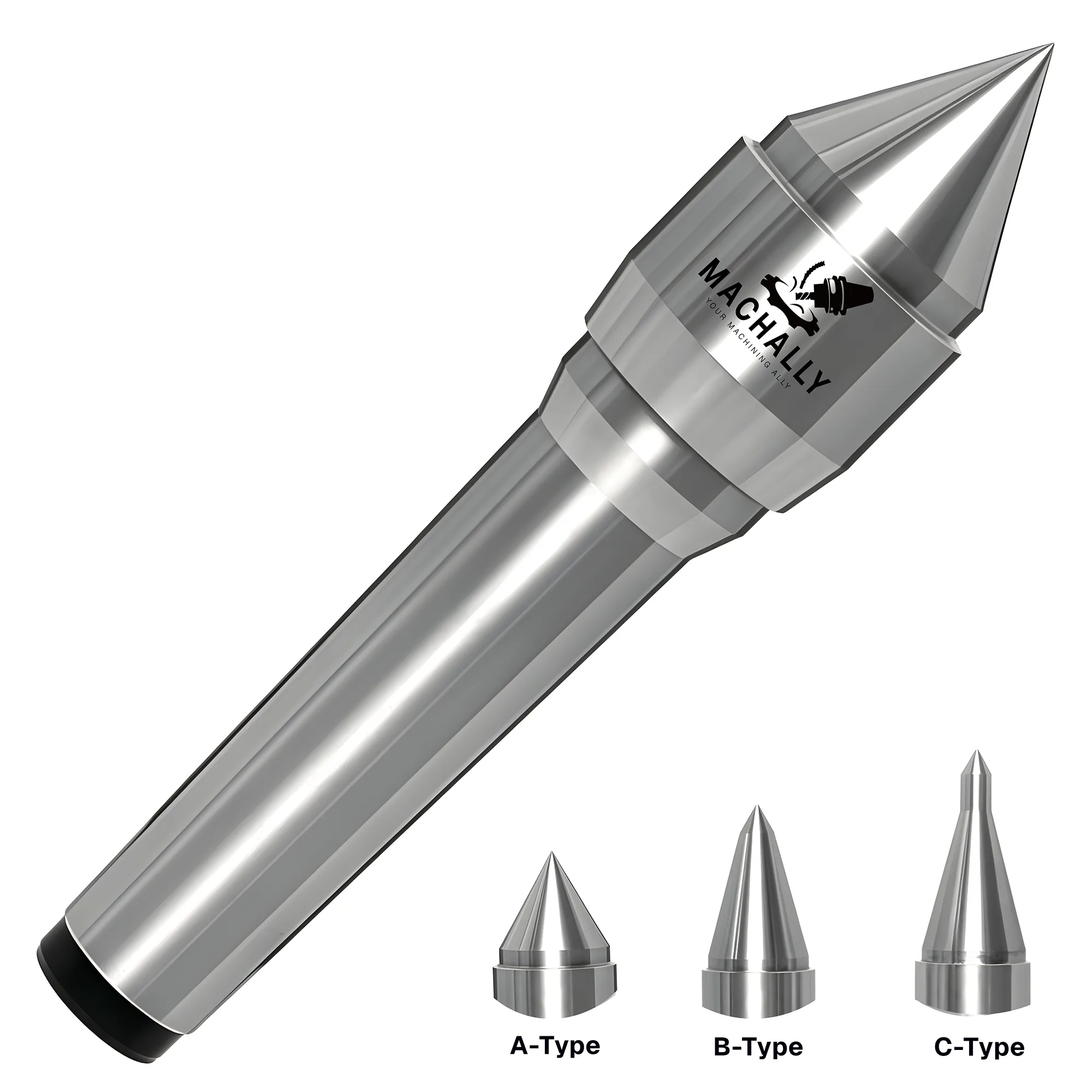

旋盤加工用の精密 Versa-Turn ライブセンターで、モーステーパー MT2〜MT5、最高 4000 rpm で振れ 0.003 mm 以内です。ヘッド径は 28〜54 mm と本シリーズ中で最もコンパクトで、大径のセンターでは工具と干渉し始めるチャック爪の近くや短いワークでも作業できます。負荷を支えるのは日本製の NSK ベアリングで、MT2 の標準本体で 200 kg、MT5 で 1300 kg です。スピンドルは Cr12MoV、ボディは 20CrMnTi で、いずれも HRC60±2 に熱処理しています。型式コードの末尾 2 文字のうち 1 文字目は本体形状で、A が標準、B がスピンドル延長、C がさらに延長したものです。センターを交換せずに心押し台を逃がしたり、深い穴の奥まで届かせたりできます。2 文字目は先端で、S が焼入れ鋼、C が研磨性の高い加工向けの HRA 90±5 の YG8 超硬チップ付きポイントです。したがって MT4-CC は最も長い本体に超硬先端を組み合わせたものになります。
| Cart+ | SKU | Price | Quantity | Total | MT | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | L (mm) | Max Load (kg) | Max RPM | Weight (kg) | Accuracy (mm) | FIG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LC-PVT-MT2-AS | $215 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 23 | 4.5 | 10 | 120 | 200 | 4000 | 0.3 | 0.003 | Fig.1 | ||
LC-PVT-MT2-AC | $243 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 23 | 4.5 | 10 | 120 | 200 | 4000 | 0.3 | 0.003 | Fig.2 | ||
LC-PVT-MT3-AS | $226 | $0 | 3 | 32.3 | 28 | 85 | 32 | 28 | 5 | 10 | 145 | 400 | 3000 | 0.4 | 0.003 | Fig.1 | ||
LC-PVT-MT3-AC | $254 | $0 | 3 | 32.3 | 28 | 85 | 32 | 28 | 5 | 10 | 145 | 400 | 3000 | 0.4 | 0.003 | Fig.2 | ||
LC-PVT-MT4-AS | $226 | $0 | 4 | 45 | 40 | 108 | 48 | 38 | 6 | 14 | 194 | 700 | 3000 | 1.1 | 0.003 | Fig.1 | ||
LC-PVT-MT4-AC | $254 | $0 | 4 | 45 | 40 | 108 | 48 | 38 | 6 | 14 | 194 | 700 | 3000 | 1.1 | 0.003 | Fig.2 | ||
LC-PVT-MT5-AS | $339 | $0 | 5 | 62 | 54 | 136 | 54 | 51 | 8 | 18 | 241 | 1300 | 2000 | 2.7 | 0.003 | Fig.1 | ||
LC-PVT-MT5-AC | $367 | $0 | 5 | 62 | 54 | 136 | 54 | 51 | 8 | 18 | 241 | 1300 | 2000 | 2.7 | 0.003 | Fig.2 | ||
LC-PVT-MT2-BS | $215 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 35 | 4.5 | 12 | 132 | 120 | 4000 | 0.3 | 0.003 | Fig.3 | ||
LC-PVT-MT2-BC | $243 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 35 | 4.5 | 12 | 132 | 120 | 4000 | 0.3 | 0.003 | Fig.4 | ||
LC-PVT-MT3-BS | $226 | $0 | 3 | 32.3 | 28 | 85 | 32 | 45 | 5 | 12 | 162 | 320 | 3000 | 0.5 | 0.003 | Fig.3 | ||
LC-PVT-MT3-BC | $254 | $0 | 3 | 32.3 | 28 | 85 | 32 | 45 | 5 | 12 | 162 | 320 | 3000 | 0.5 | 0.003 | Fig.4 | ||
LC-PVT-MT4-BS | $226 | $0 | 4 | 45 | 40 | 108 | 48 | 65 | 6 | 14 | 221 | 560 | 3000 | 1.2 | 0.003 | Fig.3 | ||
LC-PVT-MT4-BC | $254 | $0 | 4 | 45 | 40 | 108 | 48 | 65 | 6 | 14 | 221 | 560 | 3000 | 1.2 | 0.003 | Fig.4 | ||
LC-PVT-MT5-BS | $339 | $0 | 5 | 62 | 54 | 136 | 54 | 90 | 8 | 16 | 280 | 1000 | 2000 | 3.2 | 0.003 | Fig.3 | ||
LC-PVT-MT5-BC | $367 | $0 | 5 | 62 | 54 | 136 | 54 | 90 | 8 | 16 | 280 | 1000 | 2000 | 3.2 | 0.003 | Fig.4 | ||
LC-PVT-MT2-CS | $215 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 42 | 4.5 | 10 | 139 | 100 | 4000 | 0.3 | 0.003 | Fig.5 | ||
LC-PVT-MT2-CC | $243 | $0 | 2 | 27.7 | 23.8 | 69 | 28 | 42 | 4.5 | 10 | 139 | 100 | 4000 | 0.3 | 0.003 | Fig.6 | ||
LC-PVT-MT3-CS | $226 | $0 | 3 | 32.3 | 28 | 85 | 32 | 50 | 5 | 10 | 167 | 280 | 3000 | 0.5 | 0.003 | Fig.5 | ||
LC-PVT-MT3-CC | $254 | $0 | 3 | 32.3 | 28 | 85 | 32 | 50 | 5 | 10 | 167 | 280 | 3000 | 0.5 | 0.003 | Fig.6 | ||
LC-PVT-MT4-CS | $226 | $0 | 4 | 45 | 40 | 108 | 48 | 80 | 6 | 12.5 | 236 | 500 | 3000 | 1.2 | 0.003 | Fig.5 | ||
LC-PVT-MT4-CC | $254 | $0 | 4 | 45 | 40 | 108 | 48 | 80 | 6 | 12.5 | 236 | 500 | 3000 | 1.2 | 0.003 | Fig.6 | ||
LC-PVT-MT5-CS | $339 | $0 | 5 | 62 | 54 | 136 | 54 | 110 | 8 | 12.5 | 300 | 900 | 2000 | 3.2 | 0.003 | Fig.5 | ||
LC-PVT-MT5-CC | $367 | $0 | 5 | 62 | 54 | 136 | 54 | 110 | 8 | 12.5 | 300 | 900 | 2000 | 3.2 | 0.003 | Fig.6 |
全サイズで精度 0.003 mm（0.0001 in）以内
モーステーパー MT2、MT3、MT4、MT5
ヘッド径 28、32、48、54 mm — チャック付近の工具との干渉を回避
最大負荷 標準 200-1300 kg、延長 120-1000、超延長 100-900
最高回転数 MT2 で 4000 rpm、MT5 で 2000 rpm
NSK ベアリング、金属旋盤加工向け
Cr12MoV スピンドルと 20CrMnTi ボディ、HRC 60±2 に熱処理
二重シール: スケルトン防水シールとリップ型オイルシール

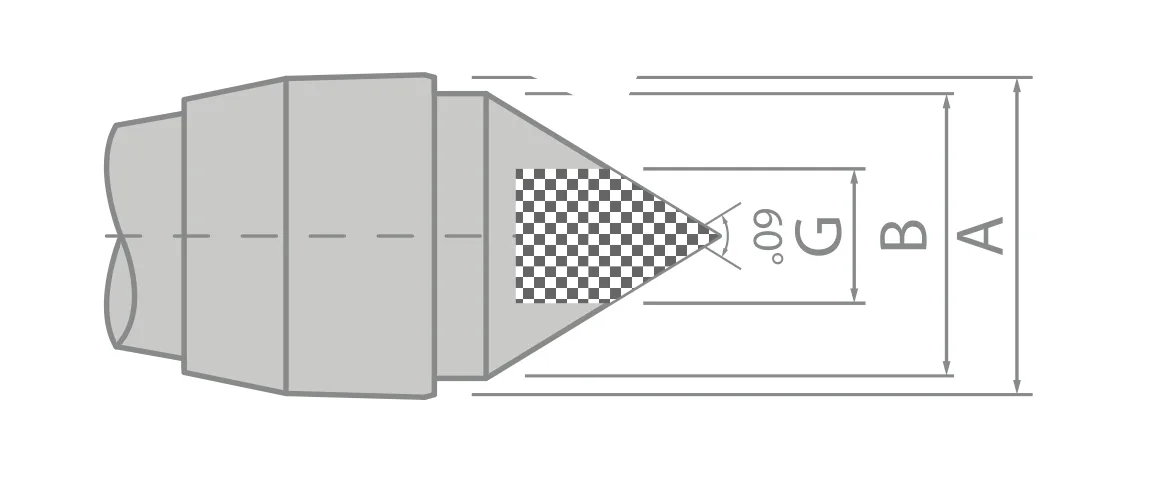

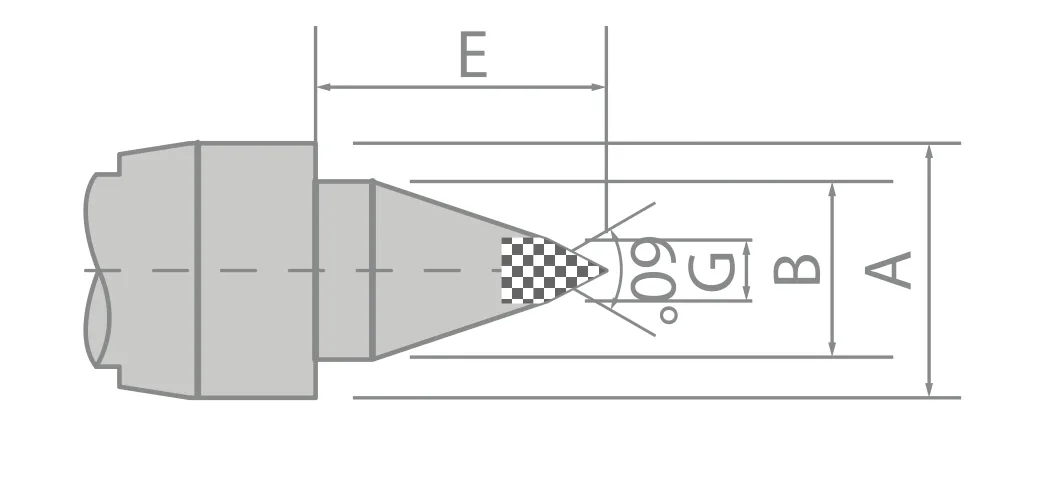

YG8 超硬チップポイント HRA 90±5 — 型式コード 2 文字目の C

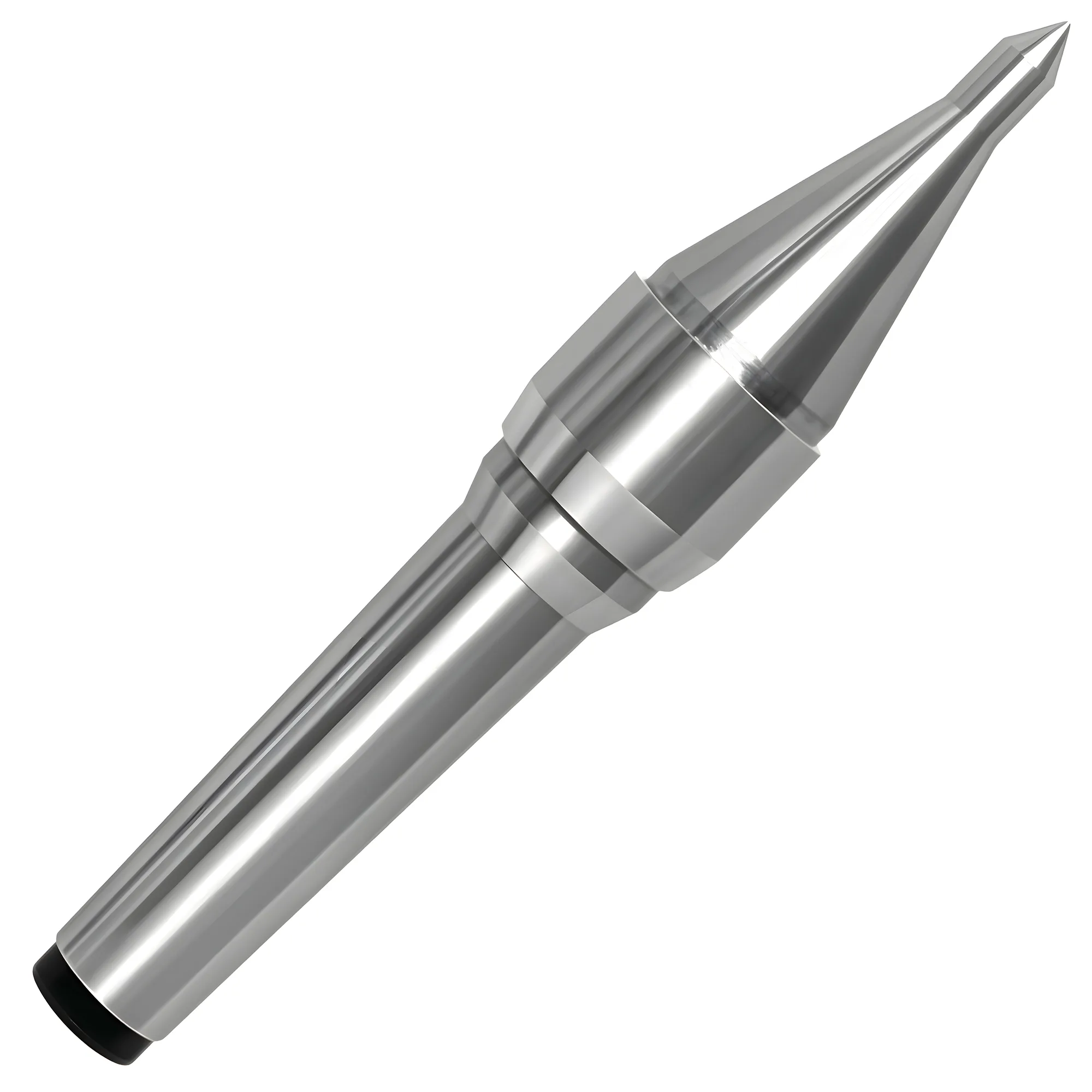

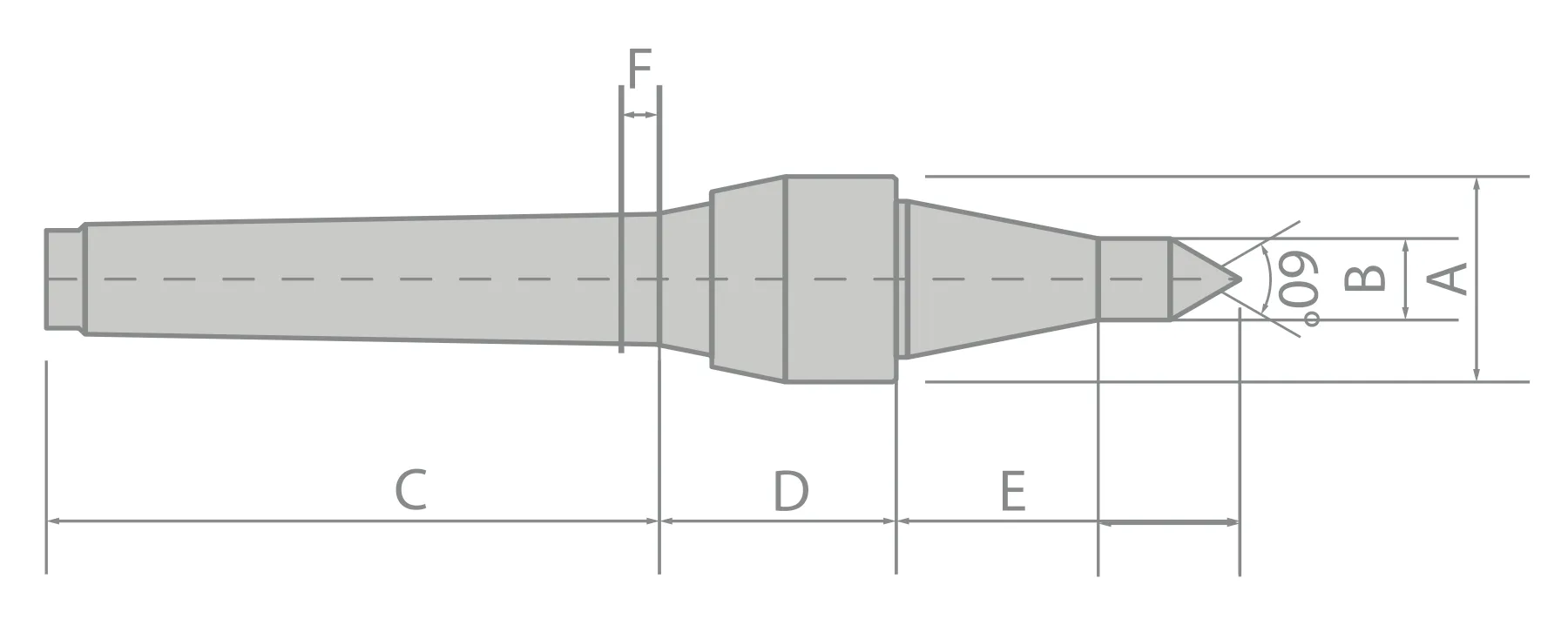

C 本体はスピンドルをさらに延長
