Torretta portautensili a cambio rapido
La Torretta Portautensili a Cambio Rapido offre cambi utensile rapidi per una maggiore efficienza di lavorazione al tornio. Presenta molteplici sistemi di torretta tra cui il tipo a pistone e il tipo a cuneo. Compatibile con vari portautensili per operazioni di tornitura, alesatura, sfacciatura, troncatura, foratura e godronatura. Il design a cambio rapido riduce i tempi di attrezzaggio e migliora la produttività. Disponibile in molteplici misure per adattarsi a diversi diametri di rotazione del tornio.
Prezzo unitario:
45.00 USDSconto quantità
Valore ordine
1000 + USD
Sconto
3% di sconto
Valore ordine
3000 + USD
Sconto
5% di sconto
Valore ordine
8000 + USD
Sconto
8% di sconto
Valore ordine
15000 + USD
Sconto
12% di sconto
Valore ordine
30000 + USD
Sconto
15% di sconto
Valore ordine
50000 + USD
Sconto
18% di sconto
Gli sconti vengono applicati automaticamente al checkout in base al valore dell'ordine.
Magazzini disponibili
Produzione in Cina
Stock e produzione disponibili
Pagamenti accettati
Specifiche
| Cart+ | SKU | Price | Quantity | Total | Category | A (in) | B (in) | C (in) | D (in) | Tool Bit Range | Swing Dia (in) | Blade Height | MS.NO | Clamp Range | FIG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
250-100 | $45 | $0 | Piston Type Locking Tool Post | 2-1/2 | 3-7/8 | 2-1/4 | 9/16 | - | 12 | - | - | - | Fig.1 | ||
250-200 | $58 | $0 | Piston Type Locking Tool Post | 3 | 4-5/8 | 2-3/4 | 5/8 | - | 10-15 | - | - | - | Fig.1 | ||

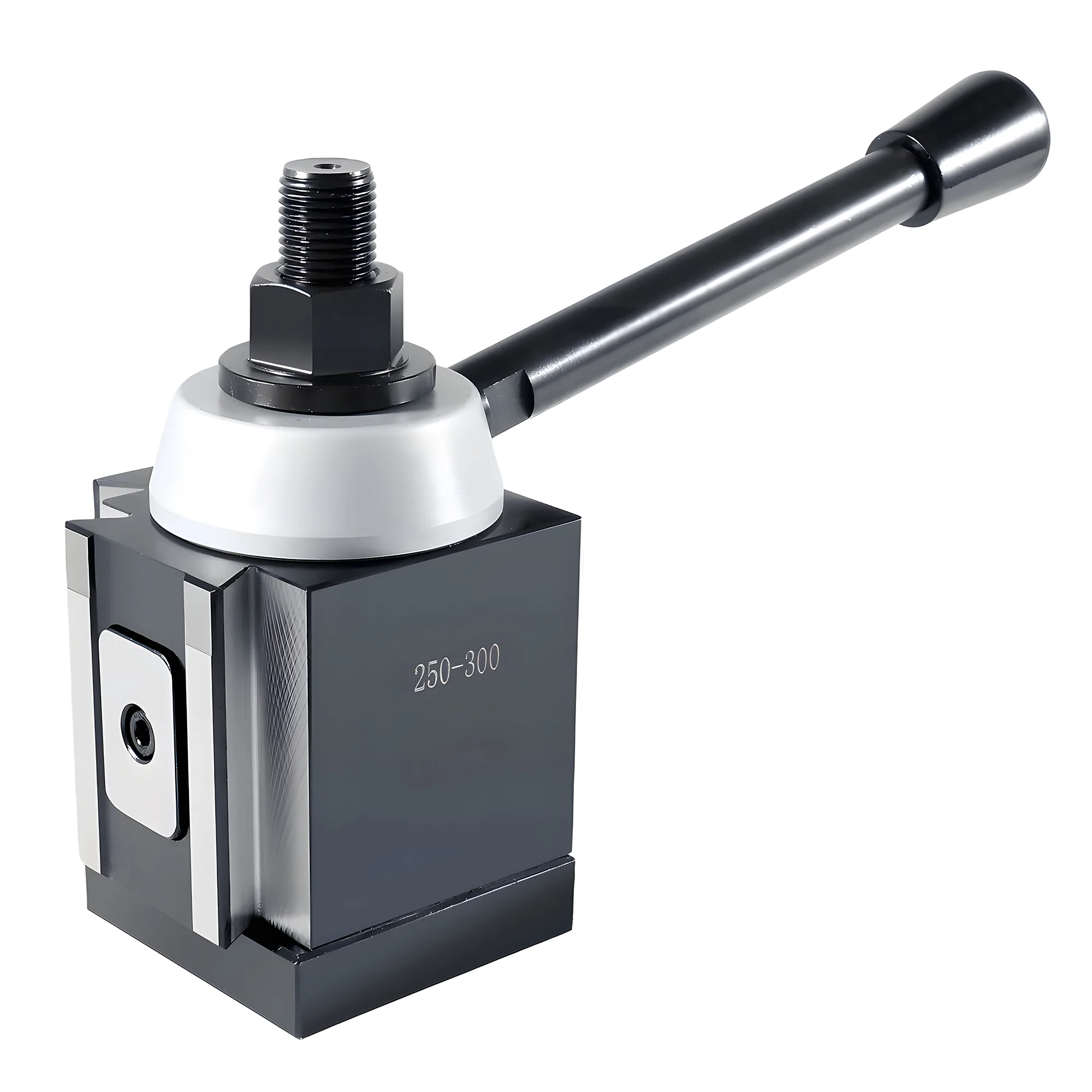

250-300 | $79 | $0 | Piston Type Locking Tool Post | 3-3/8 | 5-1/8 | 3 | 3/4 | - | 13-18 | - | - | - | Fig.1 | ||
250-400 | $154 | $0 | Piston Type Locking Tool Post | 4 | 6-1/4 | 3-5/8 | 7/8 | - | 14-20 | - | - | - | Fig.1 | ||
250-000 | $51 | $0 | Wedge Type Tool Post | 1.75 | 2.95 | 1.57 | 0.40 | - | 8 | - | - | - | Fig.2 | ||
250-111 | $71 | $0 | Wedge Type Tool Post | 2-1/2 | 3-7/8 | 2-1/4 | 9/16 | - | 12 | - | - | - | Fig.2 | ||
250-222 | $94 | $0 | Wedge Type Tool Post | 3 | 4-5/8 | 2-3/4 | 5/8 | - | 10-15 | - | - | - | Fig.2 | ||

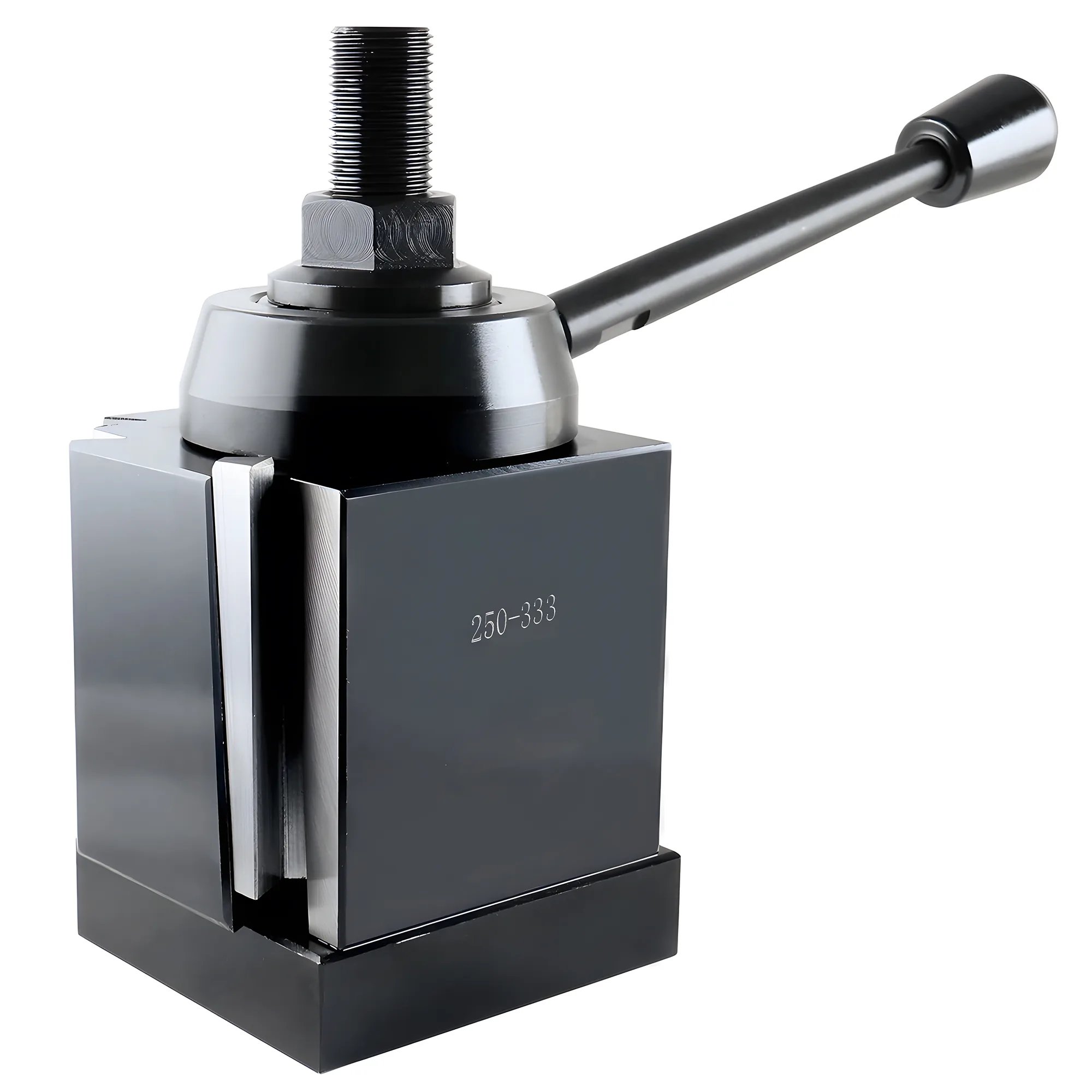

250-333 | $131 | $0 | Wedge Type Tool Post | 3-3/8 | 5-1/8 | 3 | 3/4 | - | 13-18 | - | - | - | Fig.2 | ||
250-444 | $195 | $0 | Wedge Type Tool Post | 4 | 6-1/4 | 3-5/8 | 7/8 | - | 14-20 | - | - | - | Fig.2 | ||
250-001 | $11 | $0 | Turning and Facing Holder | 0.66 | 0.5 | 0.327 | 1.1 | 3/16-1/2 | - | - | - | - | Fig.3 | ||
250-101 | $13 | $0 | Turning and Facing Holder | 1 | 1/2 | 29/64 | 1-1/2 | 3/16-1/2 | - | - | - | - | Fig.3 | ||
250-201 | $16 | $0 | Turning and Facing Holder | 1-1/8 | 5/8 | 1/2 | 1-3/4 | 1/4-5/8 | - | - | - | - | Fig.3 | ||

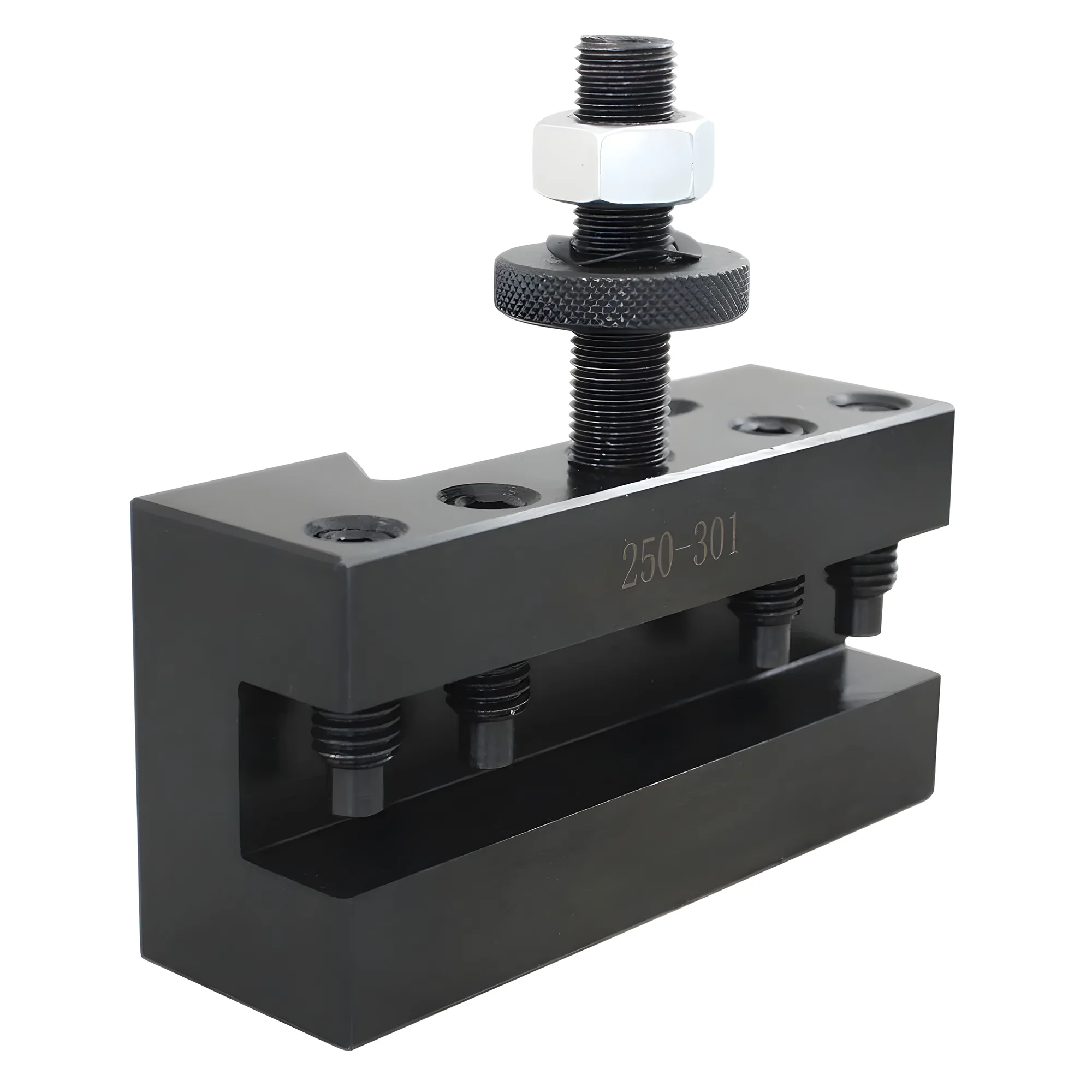

250-301 | $22 | $0 | Turning and Facing Holder | 1-7/16 | 3/4 | 5/8 | 2-1/8 | 1/2-3/4 | - | - | - | - | Fig.3 | ||
250-401 | $30 | $0 | Turning and Facing Holder | 1-23/32 | 1 | 3/4 | 2-1/2 | 1/2-1 | - | - | - | - | Fig.3 | ||
250-002 | $12 | $0 | Turning Boring and Facing Holder | 0.66 | 0.5 | 0.327 | 1.1 | 3/16-1/2 | - | - | - | - | Fig.4 | ||
250-102 | $14 | $0 | Turning Boring and Facing Holder | 1 | 1/2 | 29/64 | 1-1/2 | 3/16-1/2 | - | - | - | - | Fig.4 | ||
250-202 | $16 | $0 | Turning Boring and Facing Holder | 1-1/8 | 5/8 | 1/2 | 1-3/4 | 1/4-5/8 | - | - | - | - | Fig.4 | ||

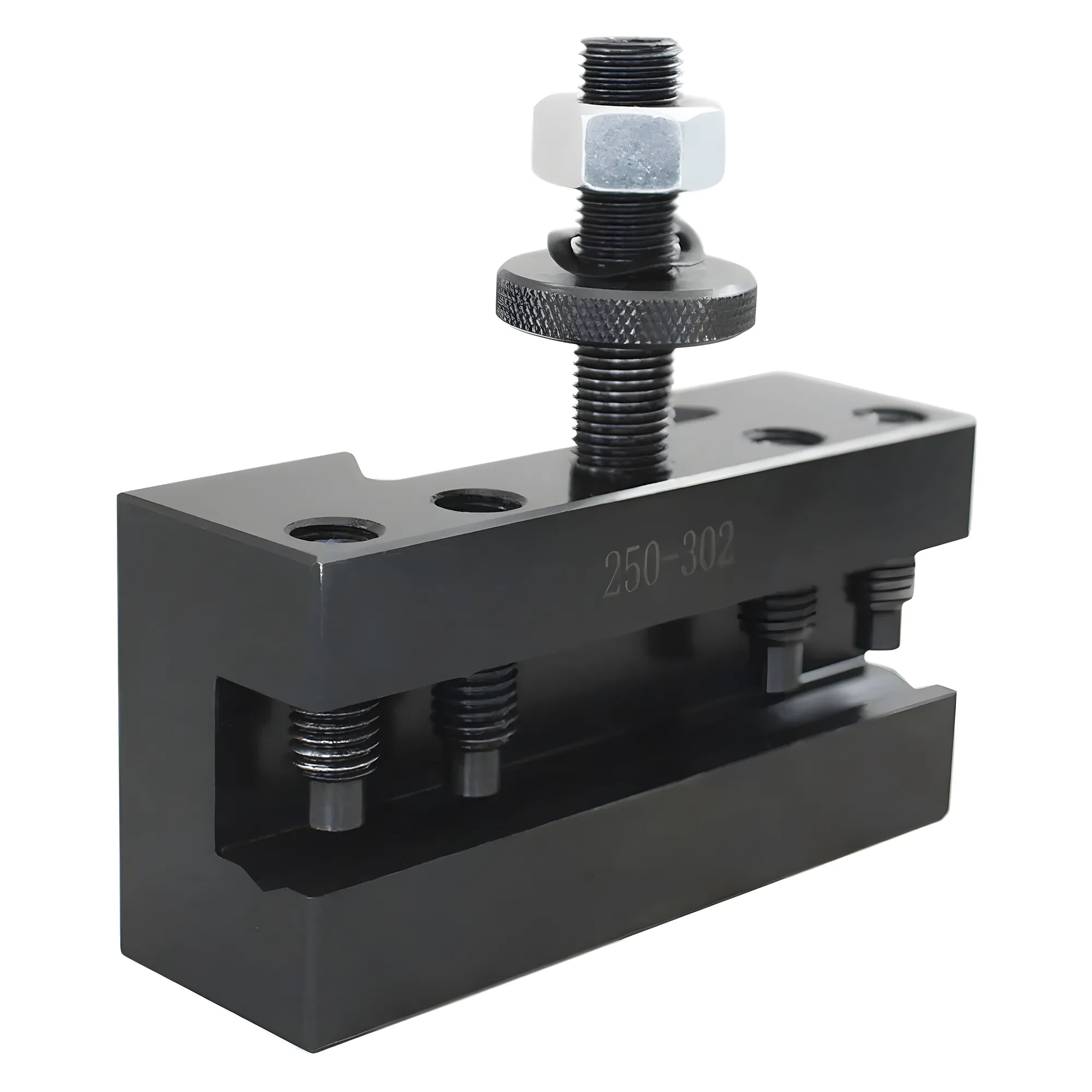

250-302 | $22 | $0 | Turning Boring and Facing Holder | 1-7/16 | 3/4 | 5/8 | 2-1/8 | 1/2-3/4 | - | - | - | - | Fig.4 | ||
250-402 | $30 | $0 | Turning Boring and Facing Holder | 1-23/32 | 1 | 3/4 | 2-1/2 | 1/2-1 | - | - | - | - | Fig.4 | ||
250-004 | $17 | $0 | Heavy Duty Boring Bar Holder | 0.47 | 1.18 | 3/8 | 1/2 | - | - | - | - | - | Fig.5 | ||
250-104 | $18 | $0 | Heavy Duty Boring Bar Holder | 3/4 | 1-1/2 | 5/8 | 3/4 | - | - | - | - | - | Fig.5 | ||
250-204 | $22 | $0 | Heavy Duty Boring Bar Holder | 7/8 | 1-3/4 | 3/4 | 1 | - | - | - | - | - | Fig.5 | ||

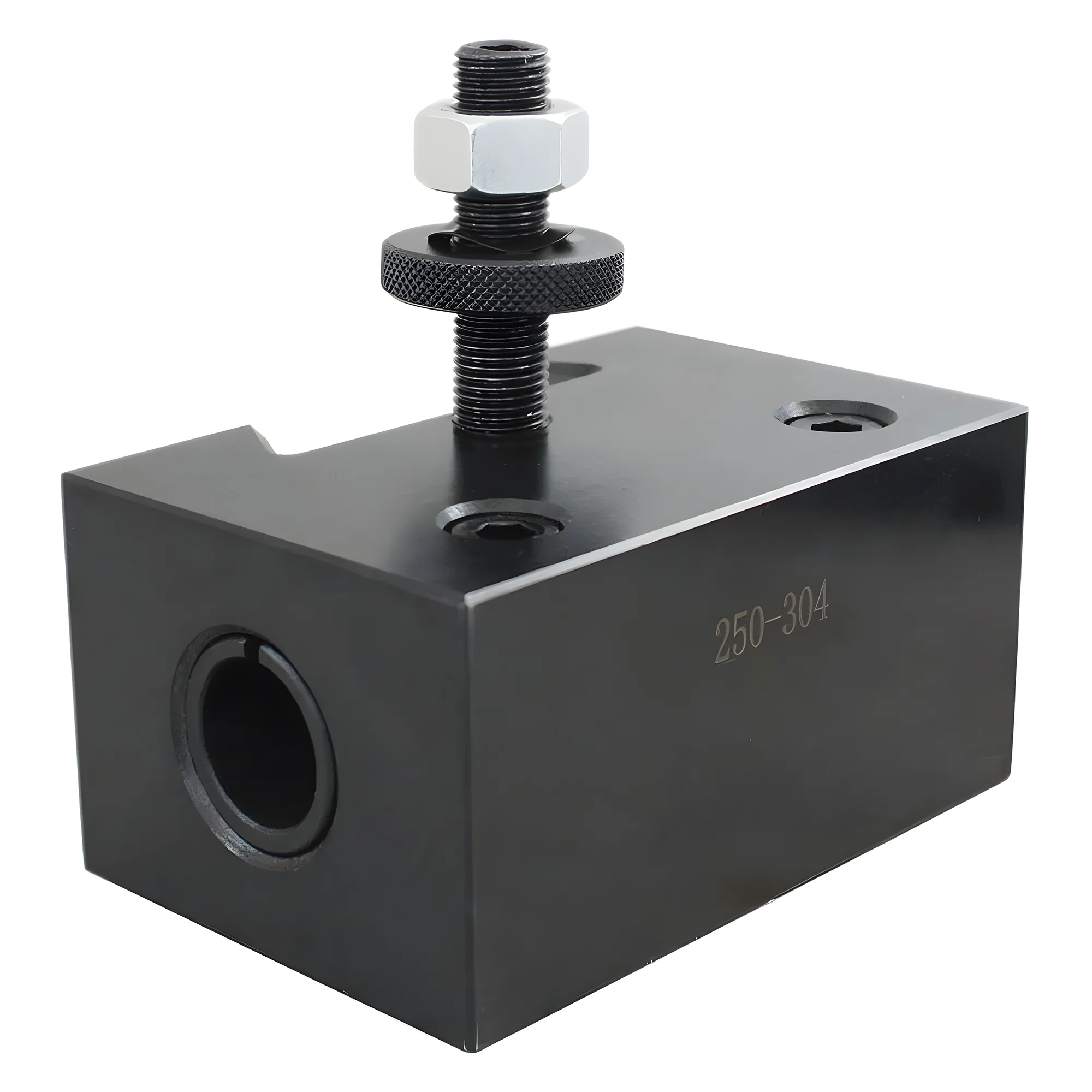

250-304 | $31 | $0 | Heavy Duty Boring Bar Holder | 1 | 2 | 3/4 | 1 | - | - | - | - | - | Fig.5 | ||
250-404 | $39 | $0 | Heavy Duty Boring Bar Holder | 1-1/4 | 2-1/2 | 1 | 1-1/4 | - | - | - | - | - | Fig.5 | ||
250-141 | $21 | $0 | Heavy Duty Boring Bar Holder | 7/8 | 1-3/4 | 3/4 | 1 | - | - | - | - | - | Fig.5 | ||
250-241 | $27 | $0 | Heavy Duty Boring Bar Holder | 1 | 2 | 1 | 1-1/4 | - | - | - | - | - | Fig.5 | ||
250-341 | $34 | $0 | Heavy Duty Boring Bar Holder | 1-1/8 | 2-1/4 | 1 | 1-1/4 | - | - | - | - | - | Fig.5 | ||
250-441 | $45 | $0 | Heavy Duty Boring Bar Holder | 1-3/8 | 2-3/4 | 1-1/4 | 1-1/2 | - | - | - | - | - | Fig.5 | ||
250-007 | $14 | $0 | Universal Parting Blade Tool Holder | 0.126 | 0.55 | 1.38 | - | - | - | 1/2 | - | - | Fig.6 | ||
250-107 | $16 | $0 | Universal Parting Blade Tool Holder | 3/16 | 1/2 | 1-1/2 | - | - | - | 1/2 | - | - | Fig.6 | ||
250-207 | $19 | $0 | Universal Parting Blade Tool Holder | 3/16 | 11/16 | 1-3/4 | - | - | - | 11/16 | - | - | Fig.6 | ||

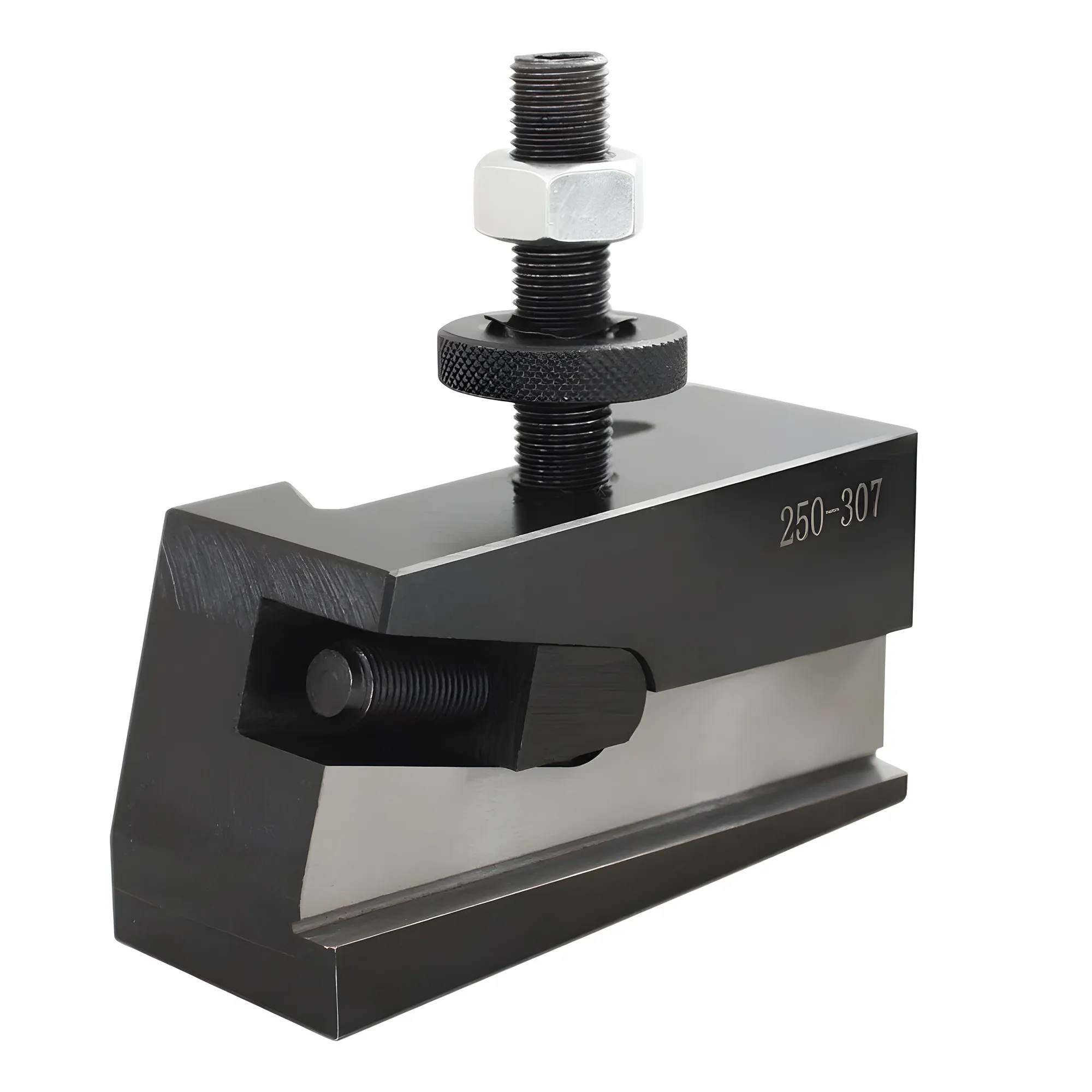

250-307 | $31 | $0 | Universal Parting Blade Tool Holder | 3/16 | 3/4 | 2 | - | - | - | 3/4 | - | - | Fig.6 | ||
250-407 | $36 | $0 | Universal Parting Blade Tool Holder | 1/4 | 7/8 | 2-1/2 | - | - | - | 7/8 | - | - | Fig.6 | ||
250-005 | $28 | $0 | Morse Taper Holder for Drilling | 0.47 | 1.25 | - | - | - | - | - | MS2 | - | Fig.7 | ||
250-105 | $25 | $0 | Morse Taper Holder for Drilling | 3/4 | 1-1/2 | - | - | - | - | - | MS2 | - | Fig.7 | ||
250-205 | $28 | $0 | Morse Taper Holder for Drilling | 7/8 | 1-3/4 | - | - | - | - | - | MS2 | - | Fig.7 | ||

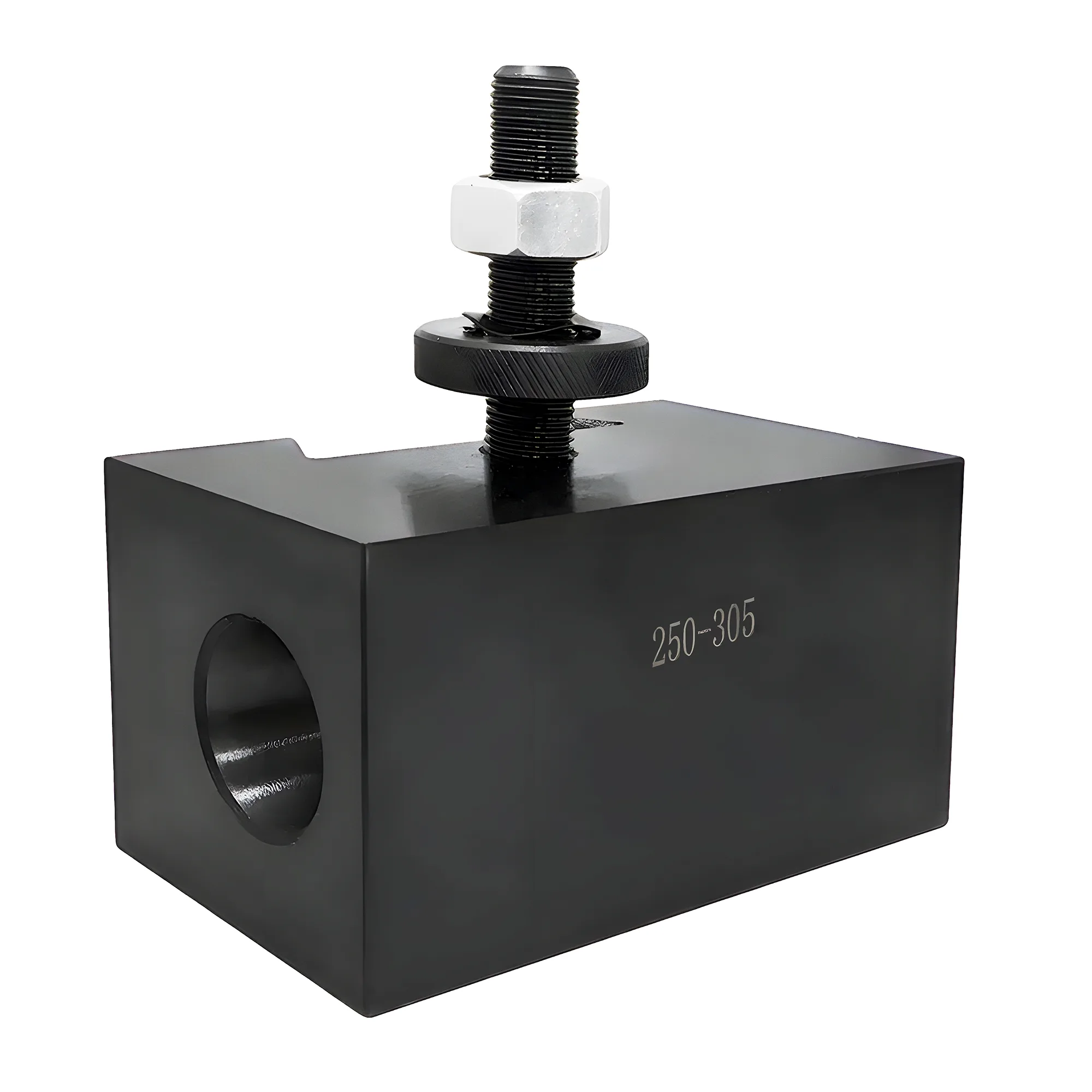

250-305 | $33 | $0 | Morse Taper Holder for Drilling | 1 | 2 | - | - | - | - | - | MS3 | - | Fig.7 | ||
250-405 | $46 | $0 | Morse Taper Holder for Drilling | 1-1/4 | 2-1/2 | - | - | - | - | - | MS3 | - | Fig.7 | ||
250-153 | $35 | $0 | Morse Taper Holder for Drilling | 7/8 | 1-1/2 | - | - | - | - | - | MS3 | - | Fig.7 | ||
250-253 | $41 | $0 | Morse Taper Holder for Drilling | 1 | 1-3/4 | - | - | - | - | - | MS3 | - | Fig.7 | ||
250-354 | $46 | $0 | Morse Taper Holder for Drilling | 1-1/16 | 2-1/8 | - | - | - | - | - | MS4 | - | Fig.7 | ||
250-454 | $52 | $0 | Morse Taper Holder for Drilling | 1-1/4 | 2-1/2 | - | - | - | - | - | MS4 | - | Fig.7 | ||
250-010 | $21 | $0 | Knurling & Facing Holder | 0.53 | 1.77 | 1.18 | - | 1/2×3/16×3/16 | - | - | - | 3/16-1/2 | Fig.8 | ||
250-110 | $22 | $0 | Knurling & Facing Holder | 7/8 | 2-1/2 | 1-9/16 | - | 3/4×3/8×1/4 | - | - | - | 3/16-1/2 | Fig.8 | ||
250-210 | $26 | $0 | Knurling & Facing Holder | 1 | 2-5/8 | 1-3/4 | - | 3/4×3/8×1/4 | - | - | - | 1/4-5/8 | Fig.8 | ||

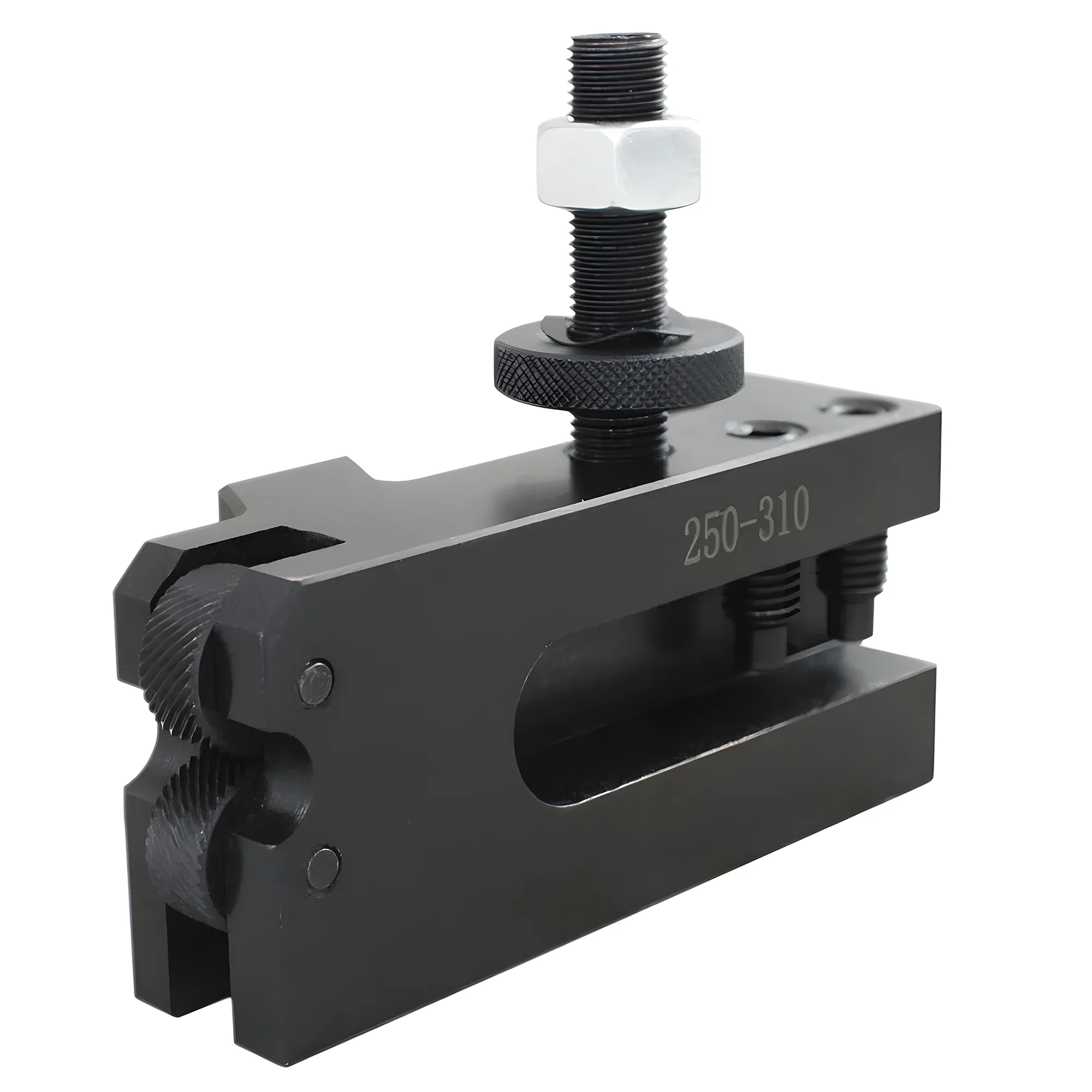

250-310 | $36 | $0 | Knurling & Facing Holder | 1-3/16 | 3-1/8 | 2 | - | 3/4×3/8×1/4 | - | - | - | 1/2-3/4 | Fig.8 | ||
250-410 | $41 | $0 | Knurling & Facing Holder | 1-7/16 | 3-3/4 | 2-1/2 | - | 3/4×3/8×1/4 | - | - | - | 1/2-1 | Fig.8 |
Caratteristiche
Caratteristiche e specifiche principali di questo prodotto.
Design a cambio rapido per sostituzione utensile rapida
Sistemi torretta multipli: tipo a pistone e tipo a cuneo
Compatibile con vari tipi di portautensili
Supporta operazioni di tornitura, alesatura e sfacciatura
Portautensili per lame di troncatura e utensili da foratura disponibili
Portautensili per godronatura e sfacciatura per finitura superficiale
Torretta tipo a pistone: 250-100 a 400
Torretta tipo a cuneo: 250-000/111/222/333/444
Portautensili per tornitura e sfacciatura: 250-001/101/201/301/401
Portautensili per tornitura, alesatura e sfacciatura: 250-002/102/202/302/402
Portautensili per barre di alesatura pesanti: 250-x04 e 250-x41
Portautensili universale per lame di troncatura: 250-007/107/207/307/407
Portautensili per foratura a cono Morse: 250-x05, x53 e x54
Portautensili per godronatura e sfacciatura: 250-010/110/210/310/410
Disegni tecnici
Specifiche tecniche dettagliate e dimensioni per riferimento professionale.

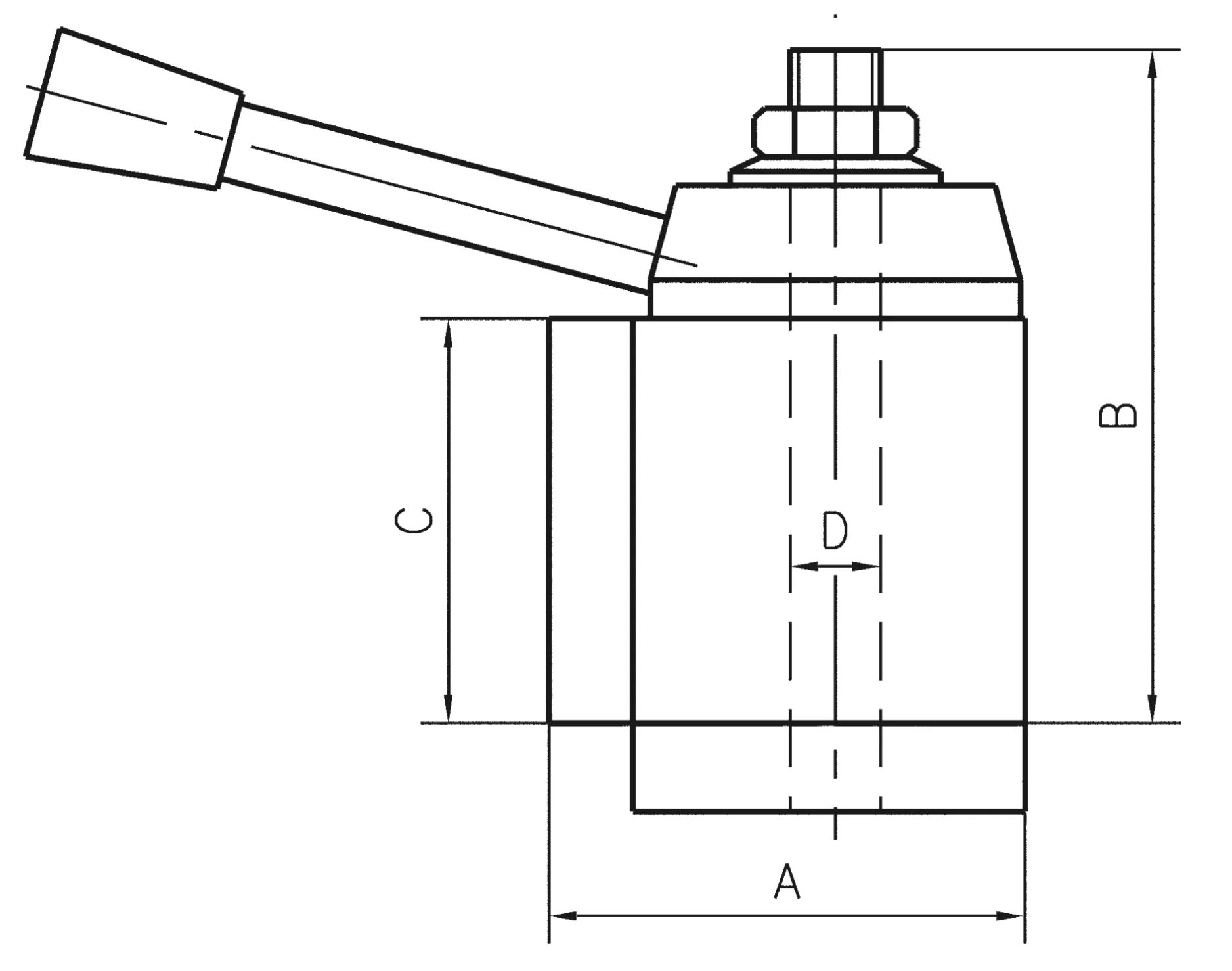

Fig.1

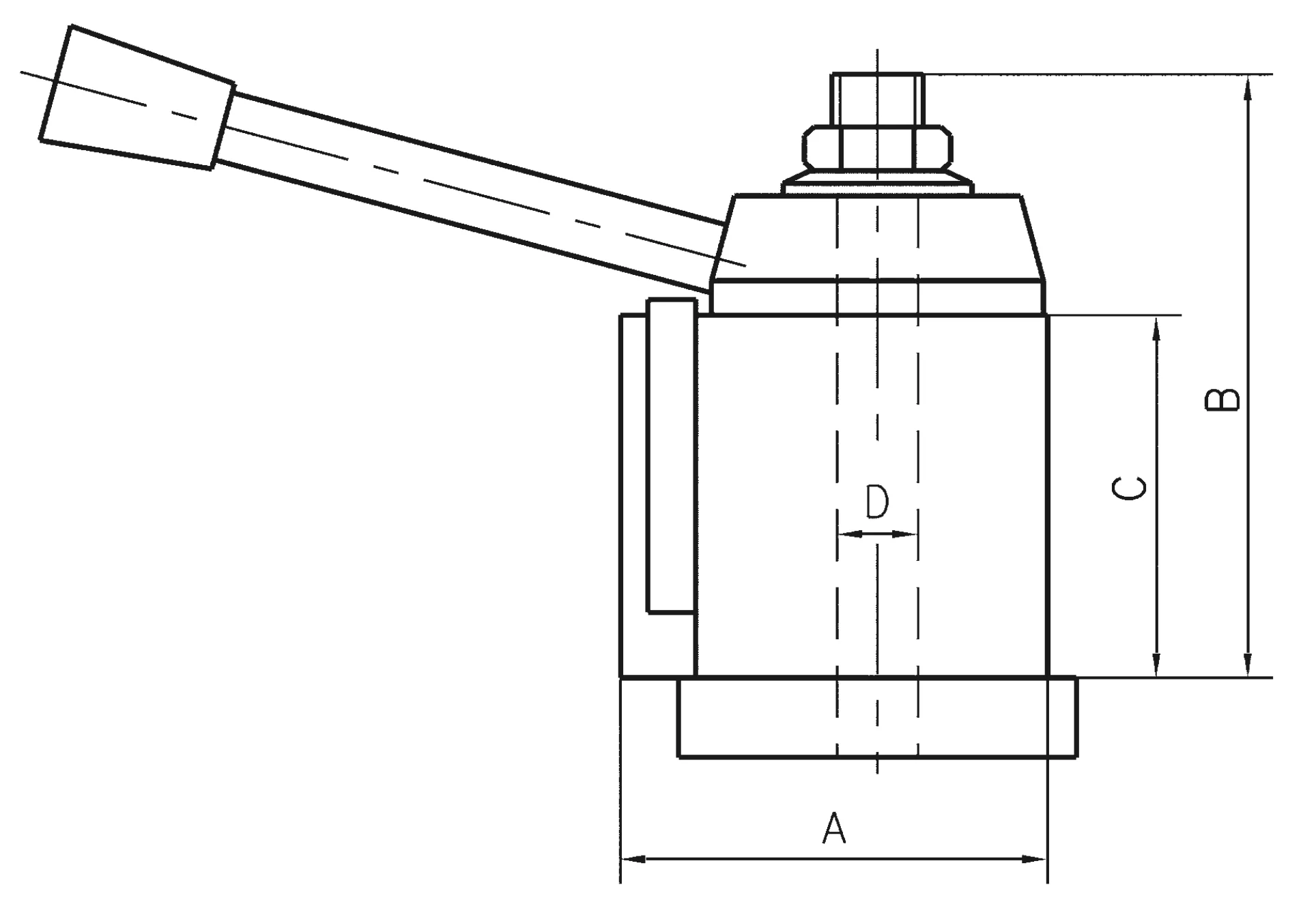

Fig.2

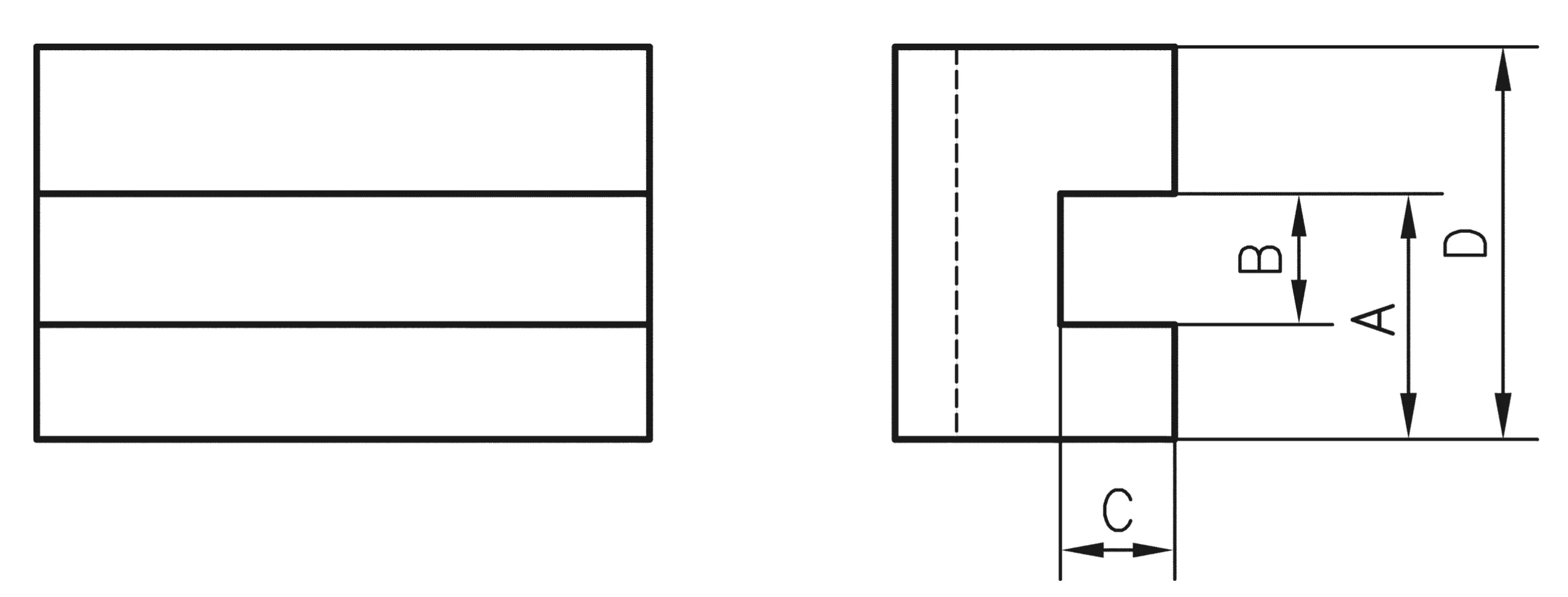

Fig.3

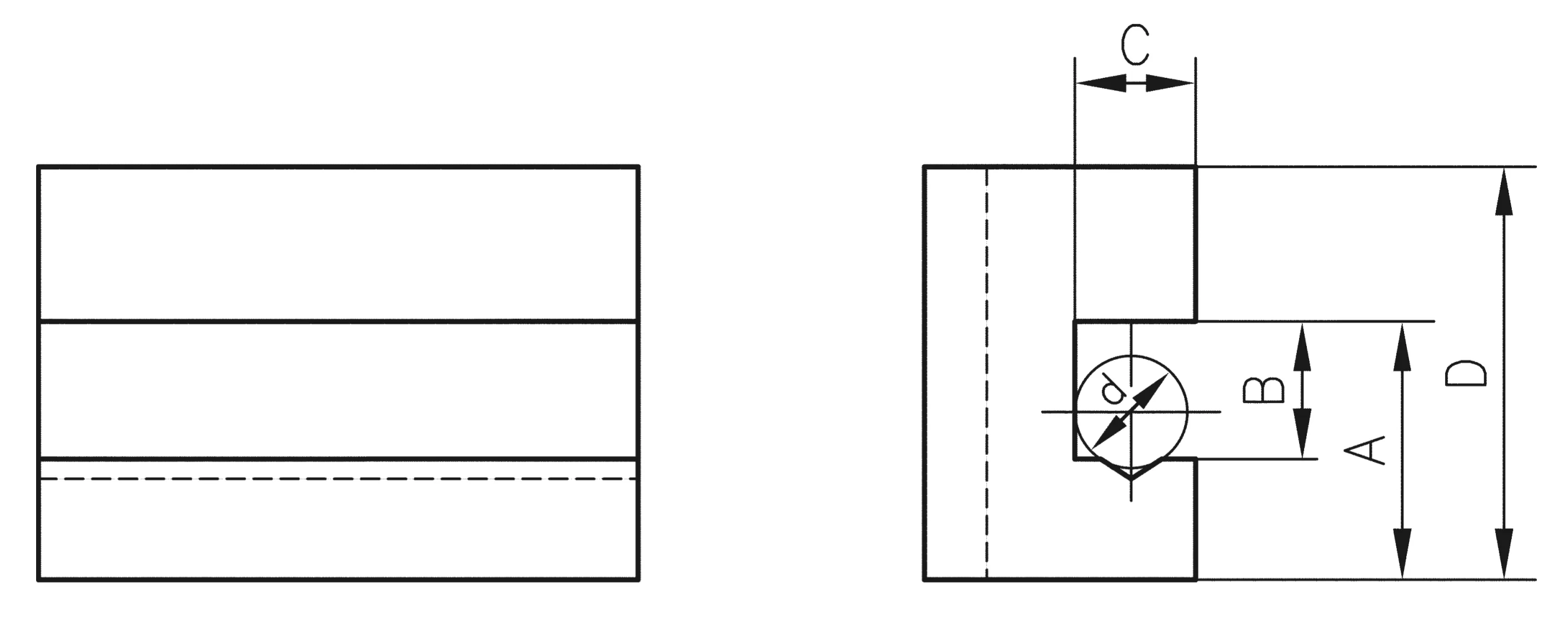

Fig.4

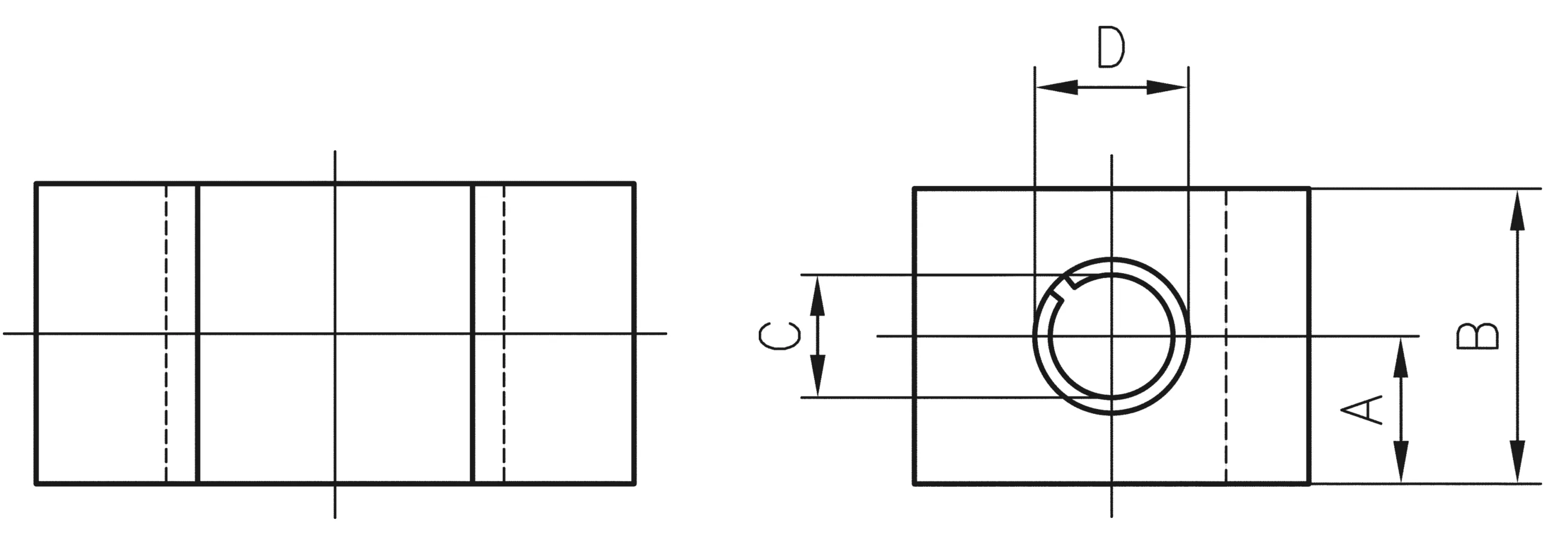

Fig.5

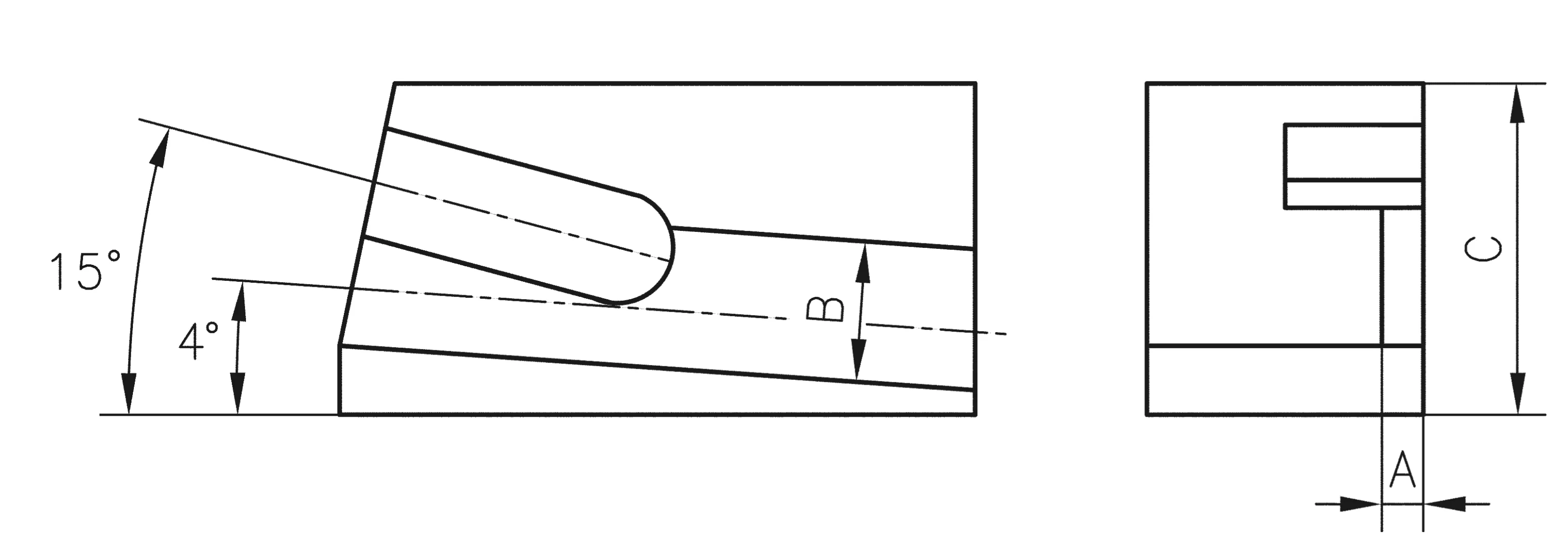

Fig.6

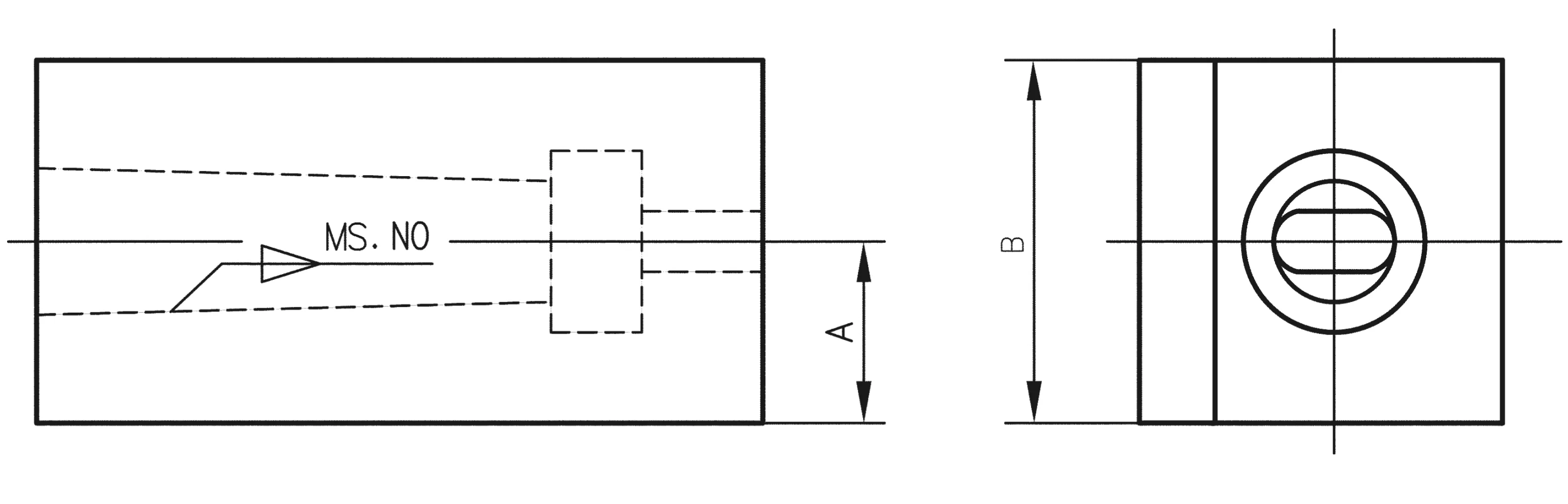

Fig.7

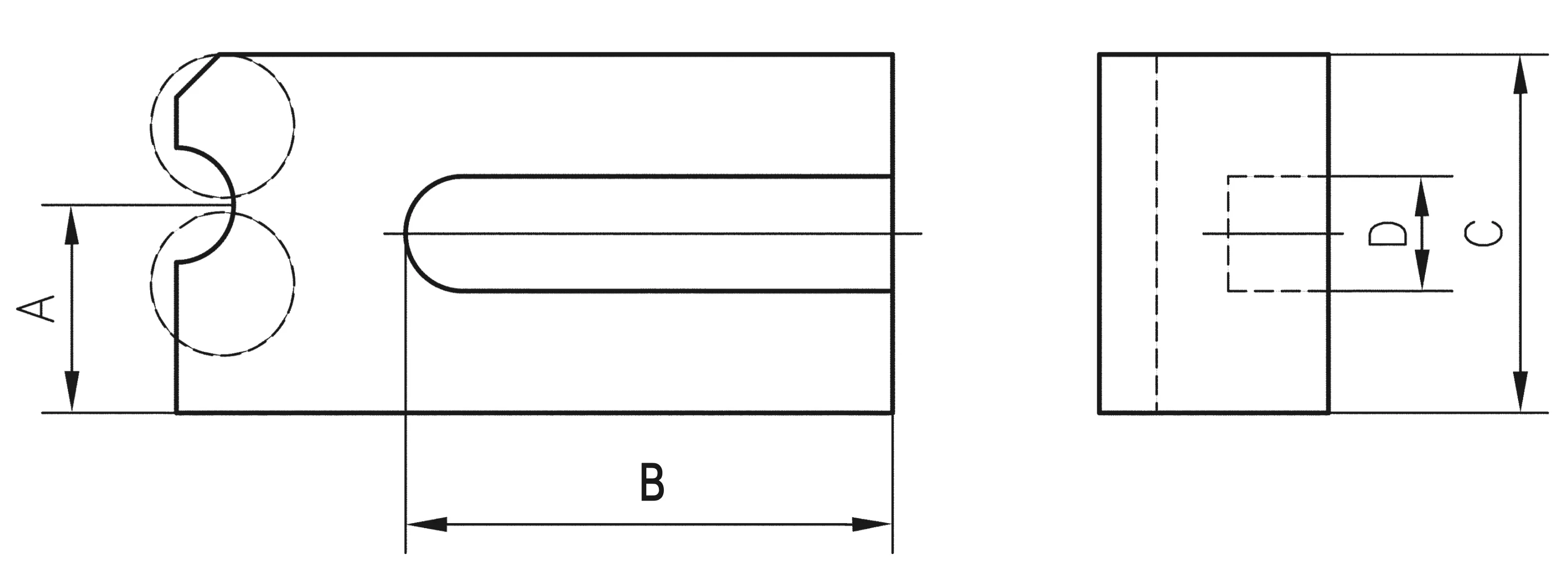

Fig.8
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
