Tirante di ritenzione compatibile MAZAK
Tirante di ritenzione MAZAK, lavorato con precisione in acciaio legato 20CrMnTi, progettato specificamente per macchine utensili MAZAK. Sostituzione diretta delle parti OEM che garantisce perfetta compatibilità con i sistemi mandrino originali. Disponibile in BT40, BT50 (filettatura metrica) e CAT40U, CAT50U (filettatura UNC imperiale). Foro di ritenzione d6 per il posizionamento preciso con il sistema di artiglio di trazione del mandrino. Il modello T indica un foro passante centrale per il refrigerante attraverso il mandrino.
Prezzo unitario:
7.00 USDSconto quantità
Valore ordine
1000 + USD
Sconto
3% di sconto
Valore ordine
3000 + USD
Sconto
5% di sconto
Valore ordine
8000 + USD
Sconto
8% di sconto
Valore ordine
15000 + USD
Sconto
12% di sconto
Valore ordine
30000 + USD
Sconto
15% di sconto
Valore ordine
50000 + USD
Sconto
18% di sconto
Gli sconti vengono applicati automaticamente al checkout in base al valore dell'ordine.
Magazzini disponibili
Produzione in Cina
Stock e produzione disponibili
Pagamenti accettati
Specifiche
| Cart+ | SKU | Price | Quantity | Total | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) | T | d6 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | SW (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MAZAK-BT40 | $7 | $0 | 18.8 | 12.45 | 22 | 17 | M16 | - | 44.1 | 19.1 | 14.02 | 2 | 3 | 19 | ||
MAZAK-BT40/T | $8 | $0 | 18.8 | 12.45 | 22 | 17 | M16 | 7 | 44.1 | 19.1 | 14.02 | 2 | 3 | 19 | ||
MAZAK-BT50 | $9 | $0 | 29 | 20.83 | 37 | 25 | M24 | - | 65.2 | 25.2 | 17.7 | 2.5 | 5 | 30 | ||
MAZAK-BT50/T | $10 | $0 | 29 | 20.83 | 37 | 25 | M24 | 10 | 65.2 | 25.2 | 17.7 | 2.5 | 5 | 30 | ||
MAZAK-CAT40U | $9 | $0 | 18.8 (0.740") | 12.45 (0.490") | 22 (0.866") | 16.28 (0.641") | 5/8"-11UNC | - | 41.26 (1.624") | 16.26 (0.640") | 11.18 (0.440") | 1.52 (0.060") | 3 (0.118") | 19.05 (0.750") | ||
MAZAK-CAT40U/T | $10 | $0 | 18.8 (0.740") | 12.45 (0.490") | 22 (0.866") | 16.28 (0.641") | 5/8"-11UNC | 7 (0.276") | 41.26 (1.624") | 16.26 (0.640") | 11.18 (0.440") | 1.52 (0.060") | 3 (0.118") | 19.05 (0.750") | ||
MAZAK-CAT50U | $11 | $0 | 28.96 (1.140") | 20.83 (0.820") | 35.56 (1.400") | 26.18 (1.030") | 1"-8UNC | - | 58.5 (2.303") | 25.4 (1.000") | 17.78 (0.700") | 2.54 (0.100") | 5 (0.197") | 30.15 (1.187") | ||
MAZAK-CAT50U/T | $12 | $0 | 28.96 (1.140") | 20.83 (0.820") | 35.56 (1.400") | 26.18 (1.030") | 1"-8UNC | 10 (0.394") | 58.5 (2.303") | 25.4 (1.000") | 17.78 (0.700") | 2.54 (0.100") | 5 (0.197") | 30.15 (1.187") |
Caratteristiche
Caratteristiche e specifiche principali di questo prodotto.
Progettato specificamente per macchine utensili MAZAK
Sostituzione diretta dei ricambi OEM senza modifiche
Acciaio legato 20CrMnTi con durezza testa 55-58 HRC
Lavorazione ad alta precisione con accuratezza dimensionale di 0,005 mm
Foro di ritenzione d6 per posizionamento preciso del mandrino
Suffisso U (CAT40U/CAT50U): filettatura imperiale UNC
Suffisso T: foro passante centrale per refrigerante attraverso il mandrino

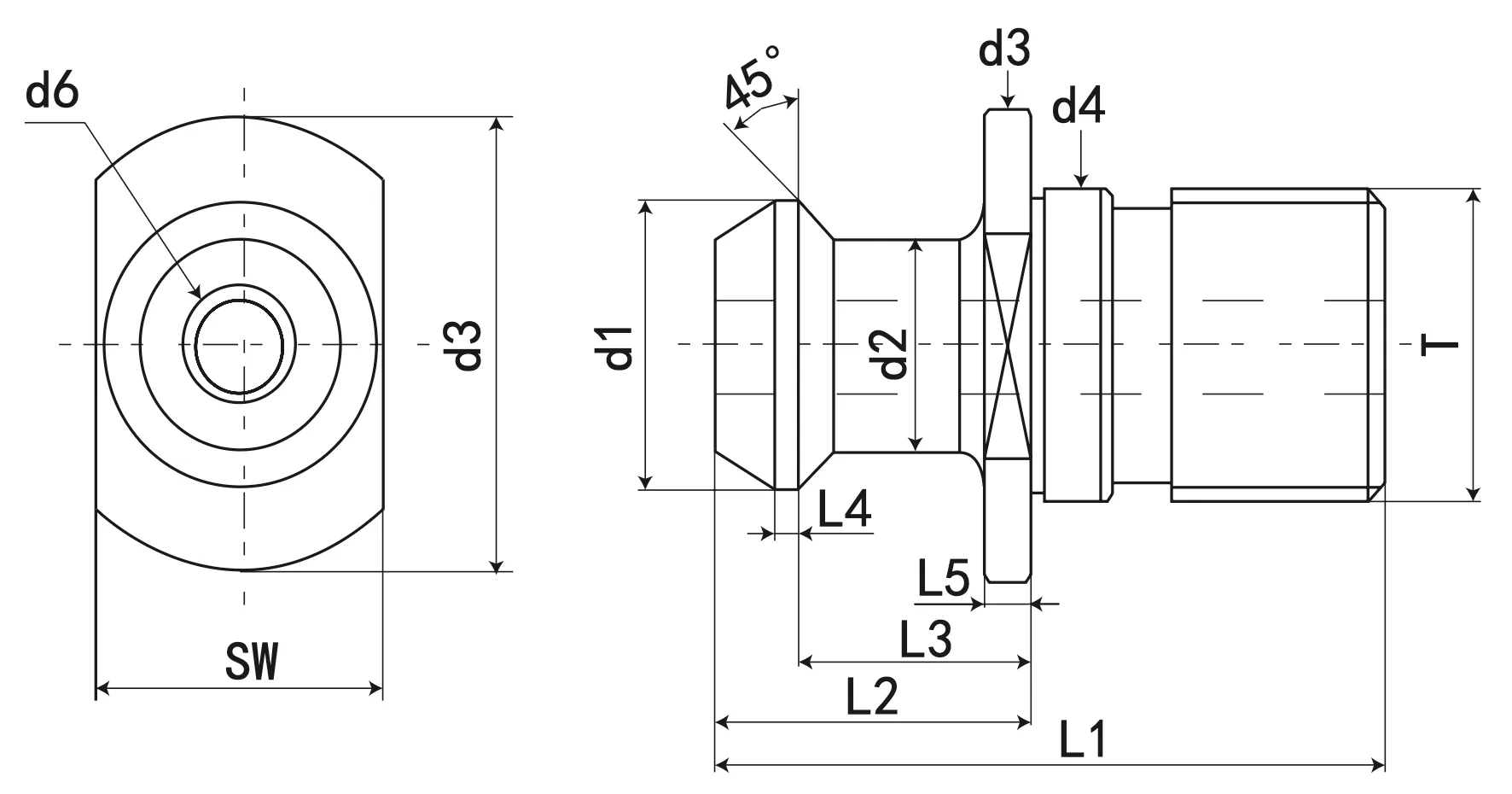

Disegni tecnici
Specifiche tecniche dettagliate e dimensioni per riferimento professionale.
Fig.1
Fig.1
