Portautensili HSK SDC con pinza a ritorno

Portautensile HSK SDC con pinza a ritorno per codoli utensile da 2 a 12 mm, su HSK50A, HSK63A, HSK100A, HSK40E e HSK50E secondo DIN 69893. Questo è un portautensile. La stessa espressione si usa per i mandrini montati sul naso del mandrino di un tornio che afferrano il pezzo, e questo non è uno di quelli. L'azione a ritorno richiama una pinza SDC monoblocco nella propria sede, quindi il serraggio tira la fresa verso il mandrino invece di spingerla fuori. Quattro misure di pinza vanno dalla SDC04 con 2-4 mm alla SDC12 con 3-12 mm, con sporgenze da 60 mm a 250 mm. Le pinze si ordinano separatamente e misure e lunghezze sono riportate nella tabella sottostante.

Scegli variante

Quantità

Sconto quantitàRichiedi preventivo →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Applicato automaticamente al pagamento

Pagamenti accettati

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

Portautensili HSK SDC con pinza a ritorno Specifiche 58 SKU disponibili

SKU	Price	Total	L (mm)	L1 (mm)	L2 (mm)	D (mm)	Clamp Range (mm)	FIG
HSK50A-SDC04-60	$58	$0	85	60	28	12	2-4	Fig.1
HSK50A-SDC04-90	$60	$0	115	90	58	12	2-4	Fig.1
HSK50A-SDC04-120	$72	$0	145	120	88	12	2-4	Fig.1
HSK50A-SDC04-150	$79	$0	175	150	118	12	2-4	Fig.1
HSK50A-SDC06-90	$62	$0	115	90	59	14	2-6	Fig.1
HSK50A-SDC06-120	$76	$0	145	120	89	14	2-6	Fig.1
HSK50A-SDC06-150	$82	$0	175	150	119	14	2-6	Fig.1
HSK50A-SDC08-90	$71	$0	115	90	59	22	2-8	Fig.1
HSK50A-SDC08-120	$74	$0	145	120	89	22	2-8	Fig.1
HSK50A-SDC08-150	$84	$0	175	150	119	22	2-8	Fig.1
HSK50A-SDC12-60	$69	$0	85	60	30	32	3~12	Fig.1
HSK50A-SDC12-90	$78	$0	115	90	60	32	3~12	Fig.1
HSK50A-SDC12-120	$83	$0	145	120	90	32	3~12	Fig.1
HSK50A-SDC12-150	$94	$0	175	150	120	32	3~12	Fig.1
HSK63A-SDC04-60	$60	$0	92	60	24	12	2~4	Fig.1
HSK63A-SDC04-90	$67	$0	122	90	54	12	2~4	Fig.1
HSK63A-SDC06-60	$63	$0	92	60	24	14	2~6	Fig.1
HSK63A-SDC06-90	$71	$0	122	90	54	14	2~6	Fig.1
HSK63A-SDC06-120	$74	$0	152	120	84	14	2~6	Fig.1
HSK63A-SDC06-150	$82	$0	182	150	114	14	2~6	Fig.1
HSK63A-SDC06-200	$136	$0	232	200	164	14	2~6	Fig.1
HSK63A-SDC06-250	$182	$0	282	250	214	14	2~6	Fig.1
HSK63A-SDC08-60	$63	$0	92	60	24	22	2~8	Fig.1
HSK63A-SDC08-90	$71	$0	122	90	54	22	2~8	Fig.1
HSK63A-SDC08-120	$74	$0	152	120	84	22	2~8	Fig.1
HSK63A-SDC08-150	$82	$0	182	150	114	22	2~8	Fig.1
HSK63A-SDC08-200	$136	$0	232	200	164	22	2~8	Fig.1
HSK63A-SDC08-250	$182	$0	282	250	214	22	2~8	Fig.1
HSK63A-SDC12-90	$71	$0	122	90	54	32	3~12	Fig.1
HSK63A-SDC12-120	$81	$0	152	120	84	32	3~12	Fig.1
HSK63A-SDC12-150	$90	$0	182	150	114	32	3~12	Fig.1
HSK63A-SDC12-200	$136	$0	232	200	164	32	3~12	Fig.1
HSK100A-SDC06-90	$173	$0	140	90	43	14	2~6	Fig.1
HSK100A-SDC06-120	$259	$0	170	120	73	14	2~6	Fig.1
HSK100A-SDC06-150	$326	$0	200	150	103	14	2~6	Fig.1
HSK100A-SDC08-90	$171	$0	140	90	51	22	2~8	Fig.1
HSK100A-SDC08-120	$259	$0	170	120	81	22	2~8	Fig.1
HSK100A-SDC08-150	$326	$0	200	150	111	22	2~8	Fig.1
HSK100A-SDC12-90	$186	$0	140	90	51	32	3~12	Fig.1
HSK100A-SDC12-120	$276	$0	170	120	81	32	3~12	Fig.1
HSK100A-SDC12-150	$349	$0	200	150	111	32	3~12	Fig.1
HSK40E-SDC04-60	$38	$0	80	60	34	12	2-4	Fig.2
HSK40E-SDC04-90	$45	$0	110	90	64	12	2-4	Fig.2
HSK40E-SDC06-60	$40	$0	80	60	34	14	2-6	Fig.2
HSK40E-SDC06-70	$44	$0	90	70	44	14	2-6	Fig.2
HSK40E-SDC06-90	$47	$0	110	90	65	14	2-6	Fig.2
HSK40E-SDC06-120	$56	$0	140	120	95	14	2-6	Fig.2
HSK40E-SDC08-60	$45	$0	80	60	35	22	2-8	Fig.2
HSK40E-SDC08-80	$49	$0	100	80	55	22	2-8	Fig.2
HSK40E-SDC08-90	$52	$0	110	90	65	22	2-8	Fig.2
HSK40E-SDC08-120	$60	$0	140	120	95	22	2-8	Fig.2
HSK50E-SDC04-60	$53	$0	85	60	29	12	2-4	Fig.2
HSK50E-SDC04-90	$60	$0	115	90	59	12	2-4	Fig.2
HSK50E-SDC06-75	$56	$0	100	75	44	14	2-6	Fig.2
HSK50E-SDC06-90	$62	$0	115	90	59	14	2-6	Fig.2
HSK50E-SDC06-120	$79	$0	145	120	89	14	2-6	Fig.2
HSK50E-SDC08-90	$71	$0	115	90	59	22	2-8	Fig.2
HSK50E-SDC08-120	$76	$0	145	120	89	22	2-8	Fig.2

Articoli selezionati

0 × $0

Subtotale

Importo totale

$0 USD

Portautensili HSK SDC con pinza a ritorno Caratteristiche

HSK50A, HSK63A, HSK100A, HSK40E e HSK50E secondo DIN 69893

Misure di pinza SDC04, SDC06, SDC08 e SDC12

Campo di serraggio per codoli utensile da 2 mm a 12 mm

Sporgenza da 60 mm a 250 mm, 58 configurazioni

I codoli HSK-E accettano da SDC04 a SDC08

L'azione a ritorno porta la pinza in sede verso il mandrino

Serraggio utensile, non un mandrino da tornio per il bloccaggio del pezzo

Pinze SDC da ordinare separatamente

Per riferimento professionale

Disegni tecnici

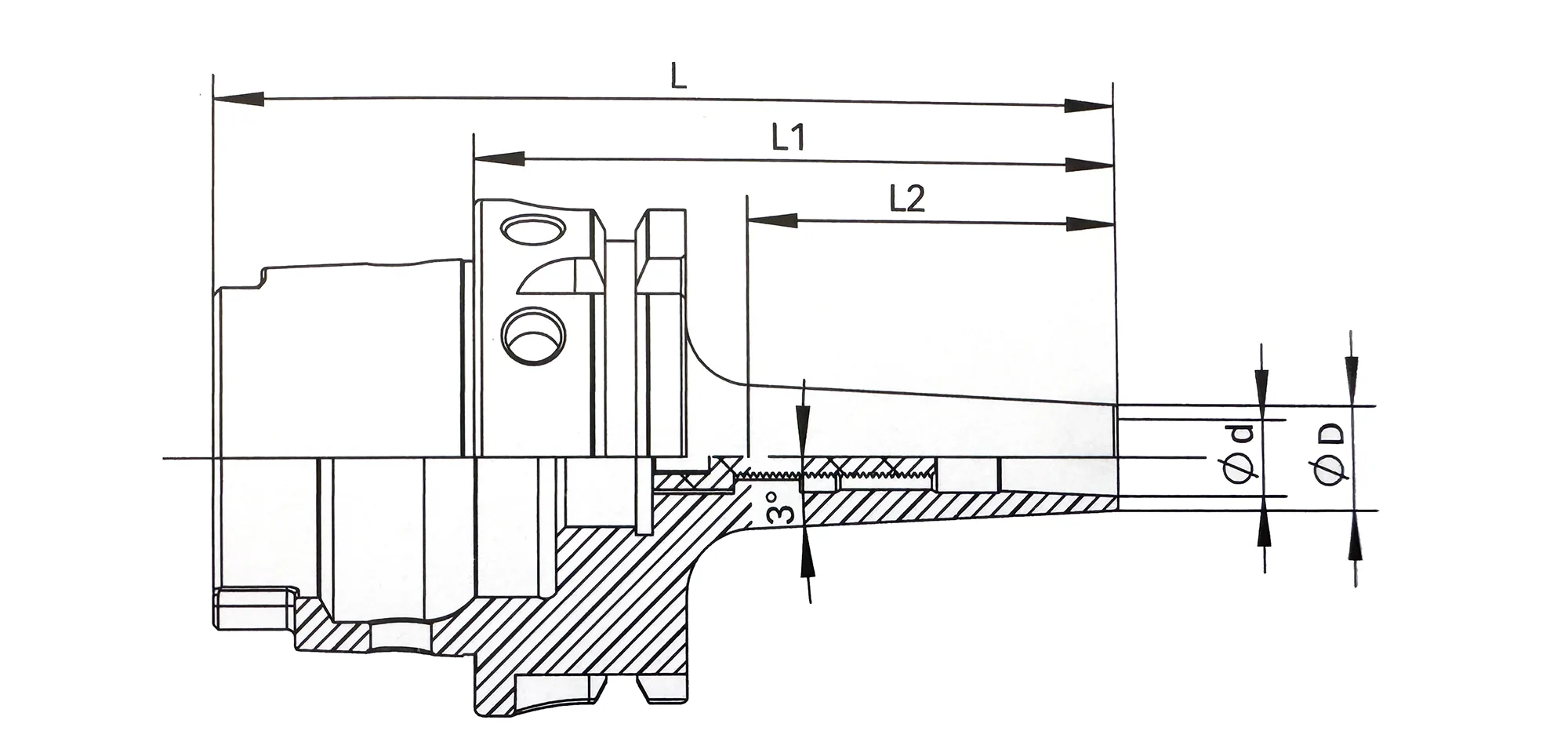

Fig.1

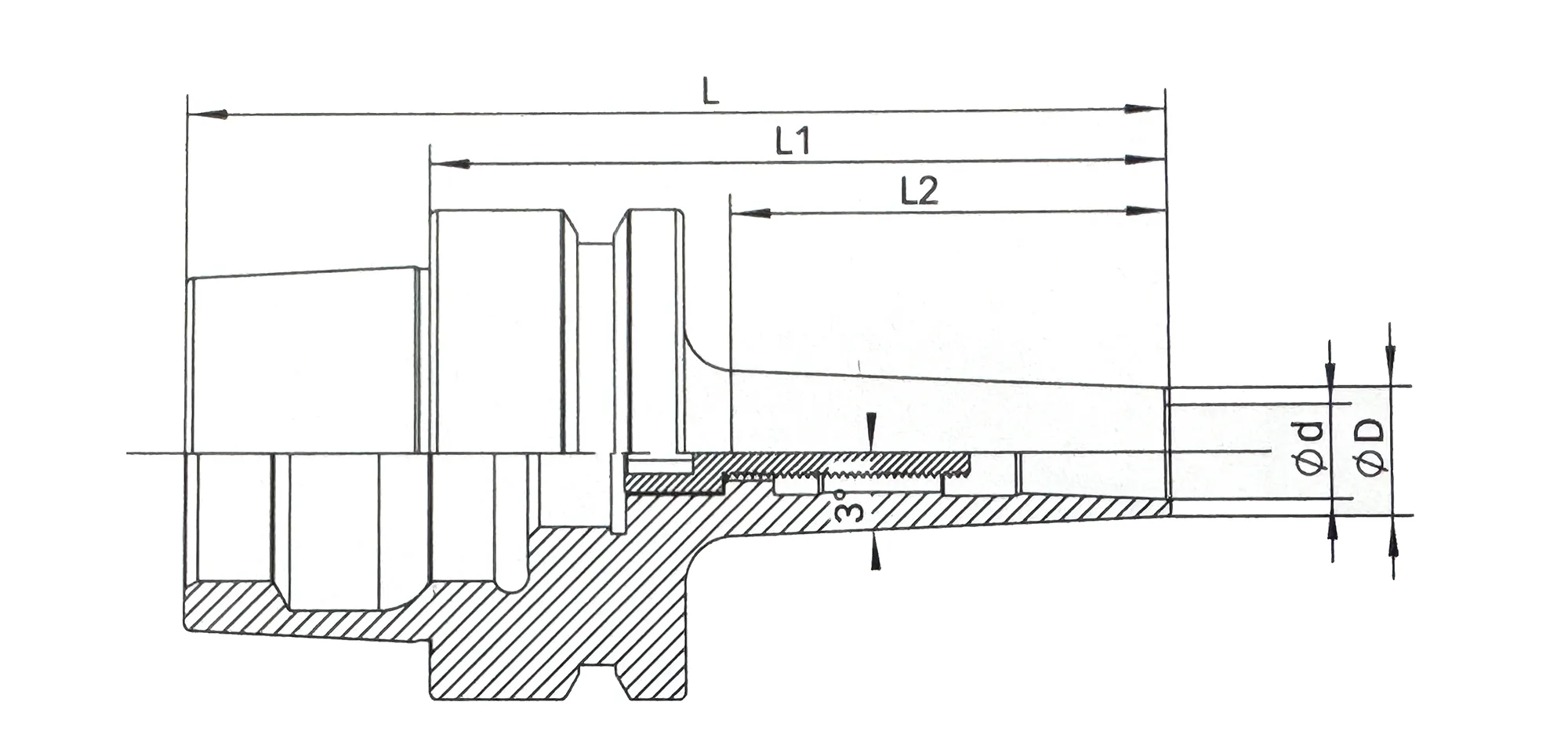

Fig.2
