Tirante di ritenzione BT (MAS 403-1975)

Tiranti di ritenzione BT30, BT40, BT50 e BT60 secondo MAS 403-1975, con angoli della testa di 45, 60 e 90 gradi e filettature M12, M16, M24 e M30. La filettatura segue il cono, ed è la prima cosa da verificare: un tirante di ritenzione deve corrispondere al tirante della macchina per angolo della testa e filettatura, non solo per numero di cono. I modelli Fig.1 sono pieni; i modelli /T sono forati al centro per il passaggio del refrigerante attraverso il mandrino, da 3 mm su BT30 fino a 14 mm su BT60. I tiranti di ritenzione sono componenti soggetti a usura su un centro di lavoro CNC; ordinare un ricambio significa far corrispondere quello smontato. Le dimensioni di ciascun modello sono riportate nella tabella sottostante.

Scegli variante

Quantità

Sconto quantitàRichiedi preventivo →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Applicato automaticamente al pagamento

Pagamenti accettati

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

Tirante di ritenzione BT (MAS 403-1975) Specifiche 24 SKU disponibili

SKU	Price	Total	D (mm)	d1 (mm)	d2 (mm)	d3 (mm)	L (mm)	L1 (mm)	L2 (mm)	T	D4 (mm)	FIG
BT30-45°	$3	$0	16.5	11	7	12.5	43	23	18	M12	-	Fig.1
BT40-45°	$3	$0	23	15	10	17	60	35	28	M16	-	Fig.1
BT50-45°	$7	$0	38	23	17	25	85	45	35	M24	-	Fig.1
BT60-45°	$34	$0	56	32	24	31	115	65	53	M30	-	Fig.1
BT30-60°	$3	$0	16.5	11	7	12.5	43	23	18	M12	-	Fig.1
BT40-60°	$3	$0	23	15	10	17	60	35	28	M16	-	Fig.1
BT50-60°	$8	$0	38	23	17	25	85	45	35	M24	-	Fig.1
BT60-60°	$34	$0	56	32	24	31	115	65	53	M30	-	Fig.1
BT30-90°	$3	$0	16.5	11	7	12.5	43	23	18	M12	-	Fig.1
BT40-90°	$3	$0	23	15	10	17	60	35	28	M16	-	Fig.1
BT50-90°	$8	$0	38	23	17	25	85	45	35	M24	-	Fig.1
BT60-90°	$34	$0	56	32	24	31	115	65	53	M30	-	Fig.1
BT30-45°T	$3	$0	16.5	11	7	12.5	43	23	18	M12	3	Fig.2
BT40-45°T	$4	$0	23	15	10	17	60	35	28	M16	4	Fig.2
BT50-45°T	$9	$0	38	23	17	25	85	45	35	M24	6	Fig.2
BT60-45°T	$41	$0	56	32	24	31	115	65	53	M30	14	Fig.2
BT30-60°T	$3	$0	16.5	11	7	12.5	43	23	18	M12	3	Fig.2
BT40-60°T	$4	$0	23	15	10	17	60	35	28	M16	4	Fig.2
BT50-60°T	$9	$0	38	23	17	25	85	45	35	M24	6	Fig.2
BT60-60°T	$41	$0	56	32	24	31	115	65	53	M30	14	Fig.2
BT30-90°T	$3	$0	16.5	11	7	12.5	43	23	18	M12	3	Fig.2
BT40-90°T	$4	$0	23	15	10	17	60	35	28	M16	4	Fig.2
BT50-90°T	$9	$0	38	23	17	25	85	45	35	M24	6	Fig.2
BT60-90°T	$41	$0	56	32	24	31	115	65	53	M30	14	Fig.2

Articoli selezionati

0 × $0

Subtotale

Importo totale

$0 USD

Tirante di ritenzione BT (MAS 403-1975) Caratteristiche

Realizzato secondo MAS 403-1975 per portautensili con cono BT

BT30, BT40, BT50 e BT60 — 24 codici articolo

La filettatura segue il cono: M12 su BT30 fino a M30 su BT60

Angoli della testa di 45, 60 e 90 gradi in tutte le misure

Pieno (Fig.1) o con passaggio refrigerante (Fig.2, suffisso /T)

Foro passante da 3 mm su BT30 fino a 14 mm su BT60

Acciaio legato 20CrMnTi; testa 55-58 HRC, filettatura e corpo 35±5 HRC

Lavorato a 0,005 mm

Per riferimento professionale

Disegni tecnici

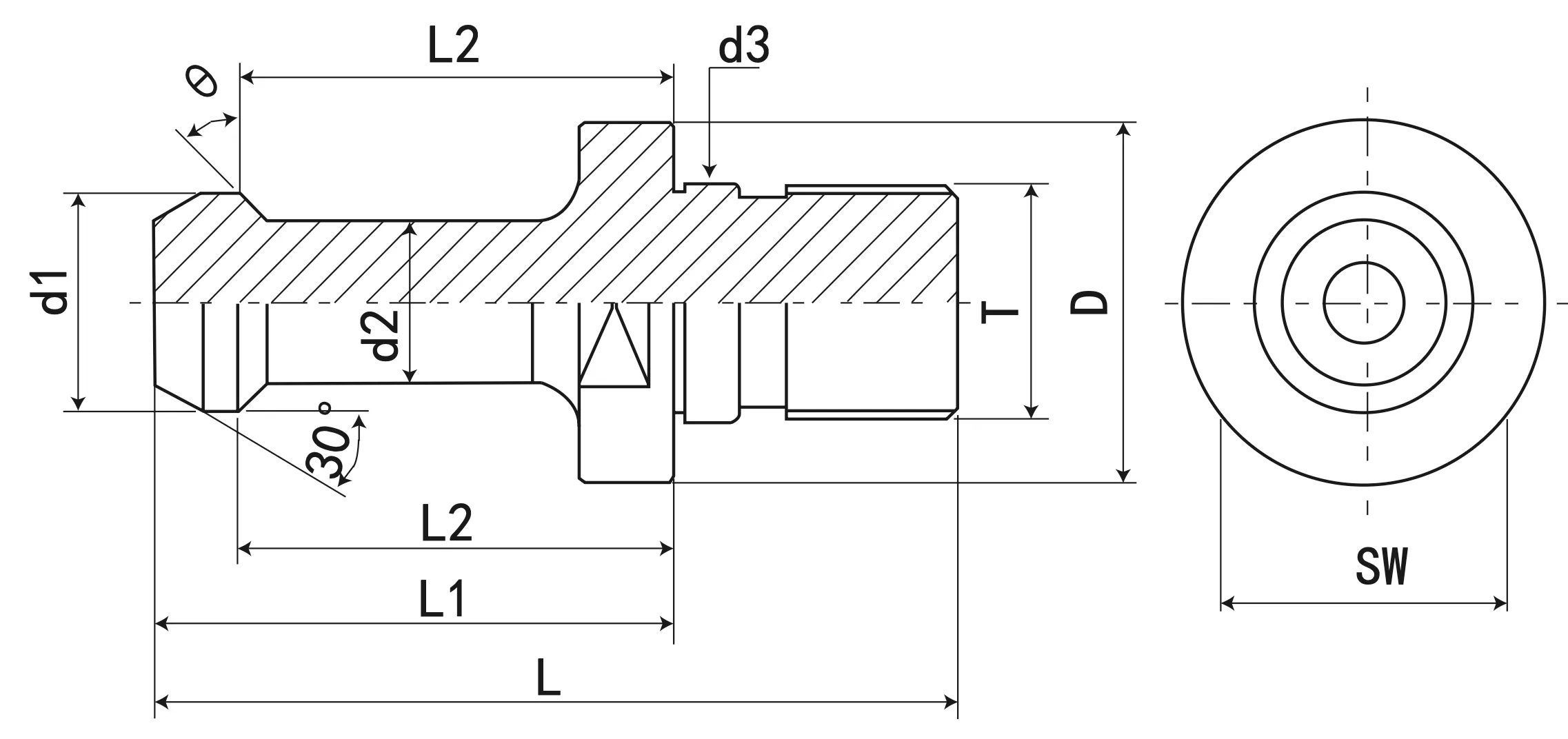

Fig.1

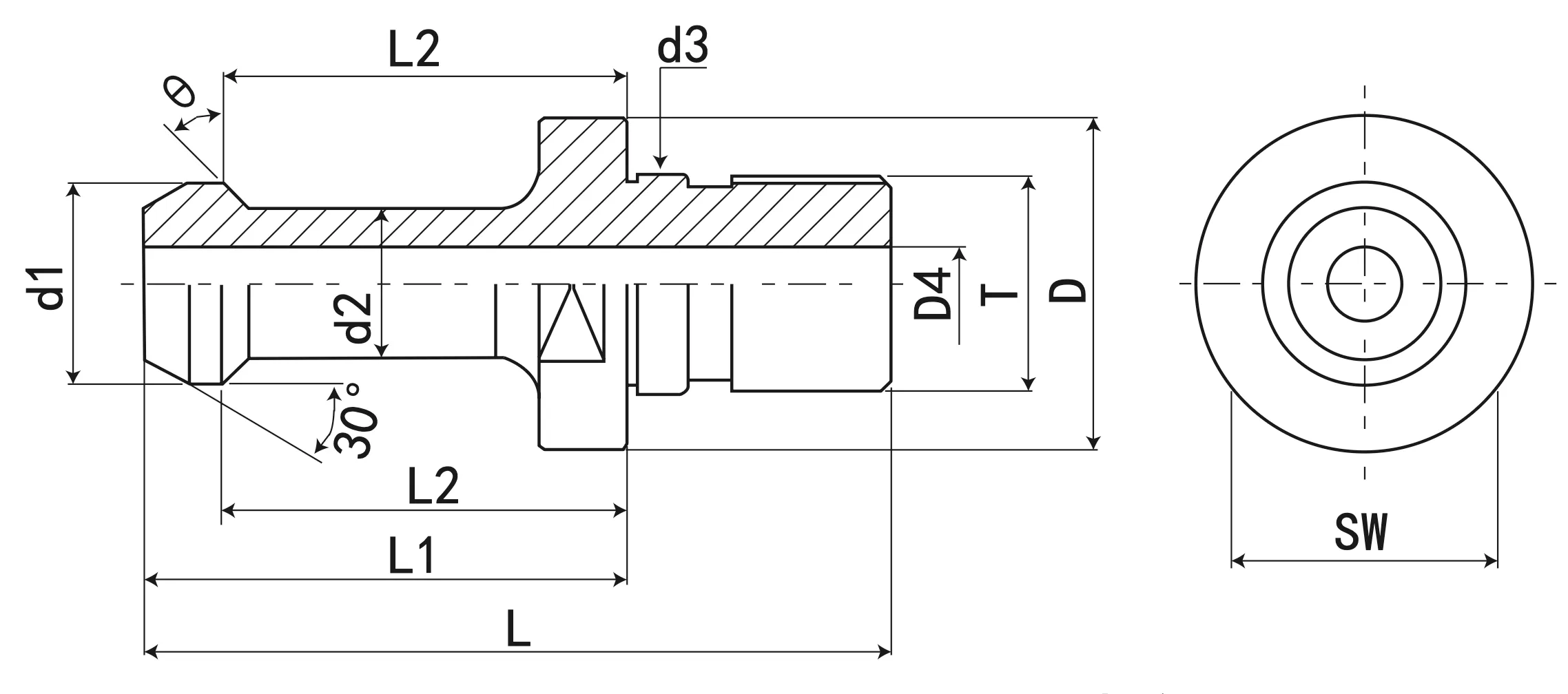

Fig.2
