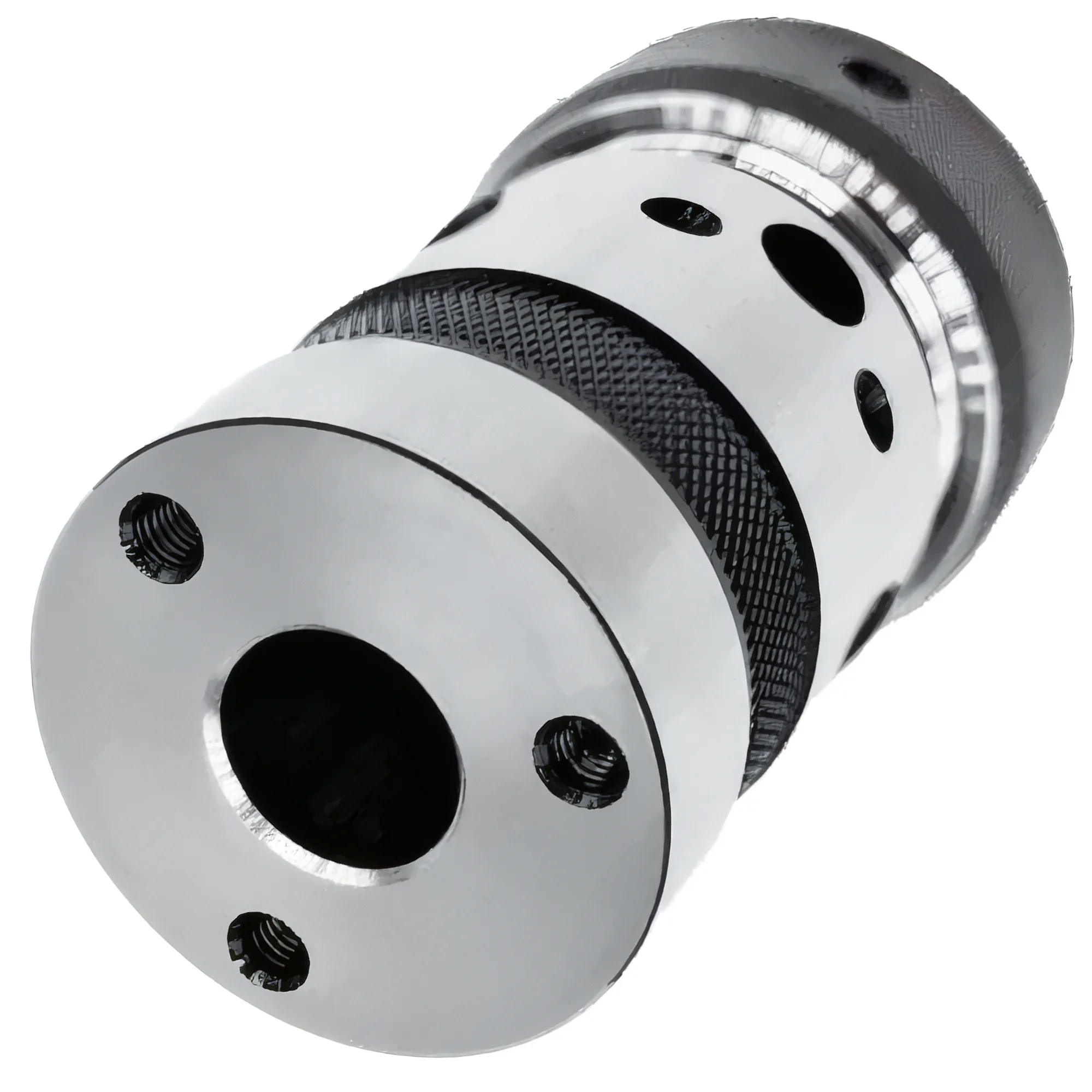

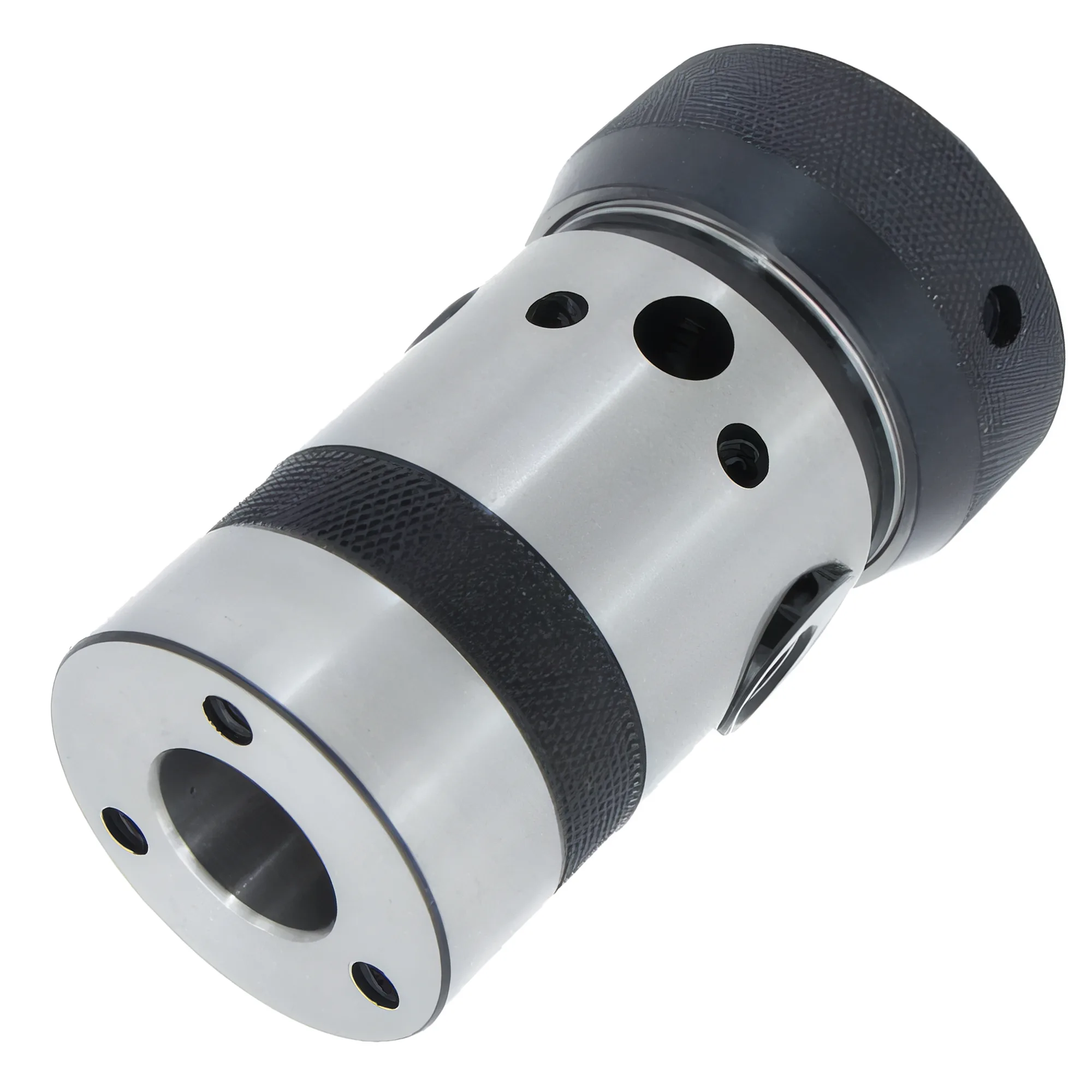

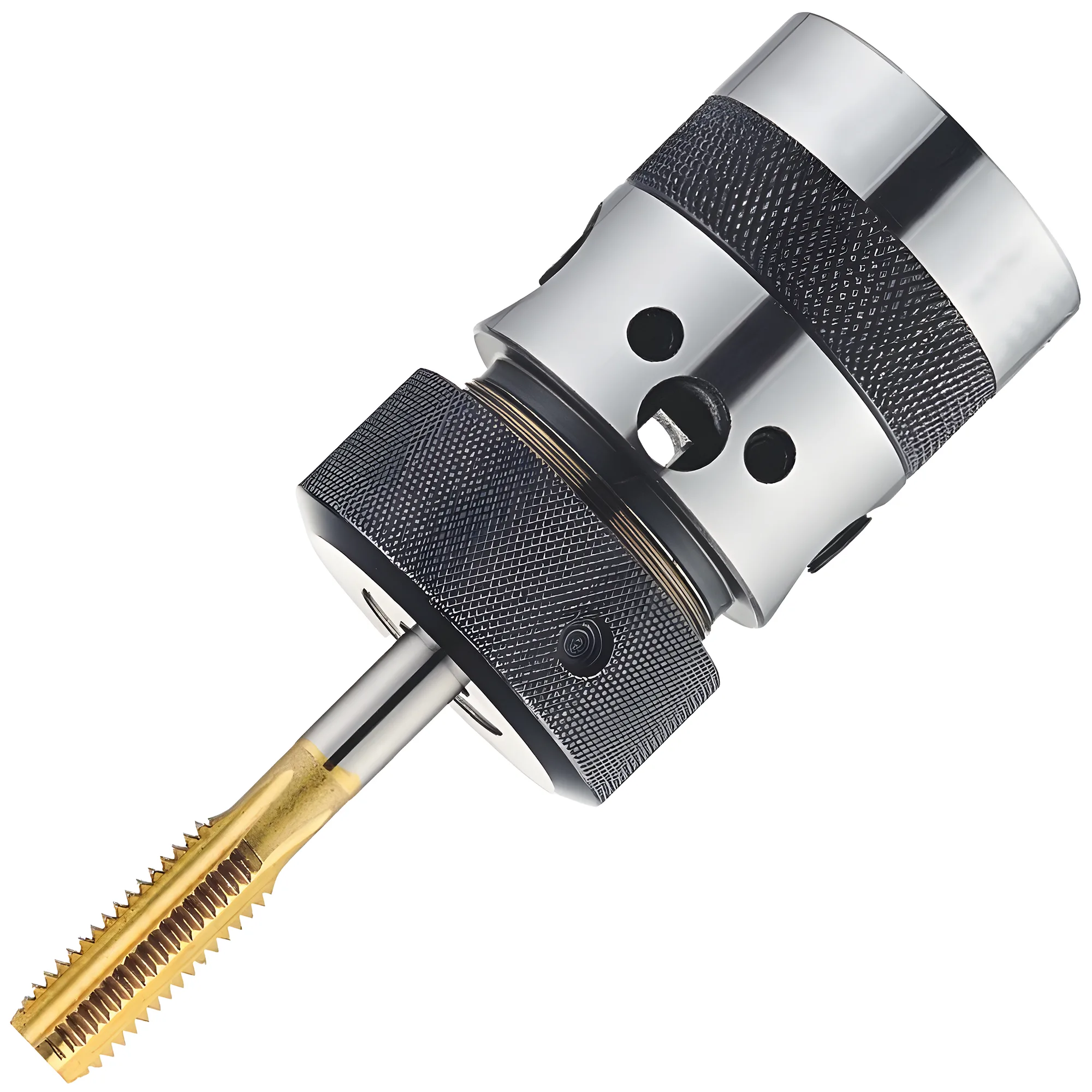

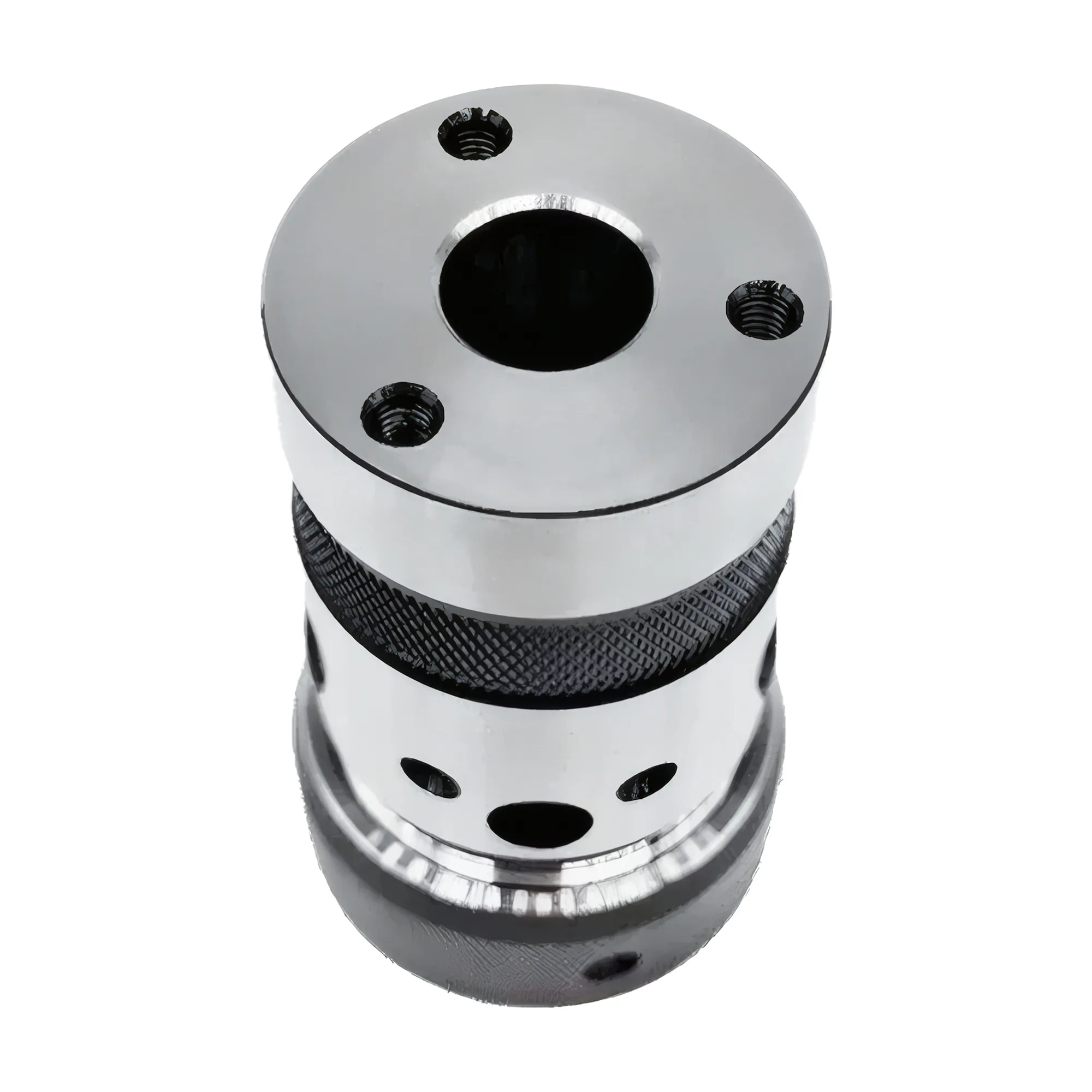

Mandril de rosqueamento para machos de M2 a M24 (1/8 a 15/16 de polegada), com encaixe B16, B18, B22 ou JT3, JT6, JT33. A montagem é como a de um mandril de furação — o encaixe recebe uma haste de Cone Morse, portanto o mandril em si não tem haste Morse. Essa é a distinção entre Cone Morse e cone Jacobs, e as duas hastes compatíveis são listadas junto a este mandril. São quatro faixas de rosqueamento, cada uma com seu diâmetro de fixação entre Φ2,5 e Φ18 — escolha pela haste do macho e sua faixa de fixação, não apenas pela medida da rosca. Funciona em máquinas de rosquear, furadeiras de coluna, tornos de alta velocidade, centros de usinagem CNC e qualquer fuso reversível. Não há flutuação de tração e compressão nele, portanto, onde o avanço não é sincronizado com o fuso, um cabeçote de rosquear flutuante é a escolha mais segura. Os machos não estão inclusos. Faixas e dimensões estão na tabela abaixo.
| Cart+ | SKU | Price | Quantity | Total | Tapping Range | Clamp Diameter | Connection | D (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|
TC-M13-B16-10 | $45 | $0 | M2-M13 (1/8″-1/2″) | Φ2.5 - Φ10 | B16 | 48 | 75 | ||
TC-M13-JT33-10 | $49 | $0 | M2-M13 (1/8″-1/2″) | Φ2.5 - Φ10 | JT33 | 48 | 75 | ||
TC-M16-B18-13 | $60 | $0 | M3-M16 (1/8″-5/8″) | Φ3.0 - Φ13 | B18 | 54 | 85 | ||
TC-M16-JT6-13 | $62 | $0 | M3-M16 (1/8″-5/8″) | Φ3.0 - Φ13 | JT6 | 54 | 85 | ||
TC-M20-B18-14 | $68 | $0 | M5-M20 (3/16″-3/4″) | Φ4.0 - Φ14 | B18 | 54 | 85 | ||
TC-M20-JT6-14 | $72 | $0 | M5-M20 (3/16″-3/4″) | Φ4.0 - Φ14 | JT6 | 54 | 85 | ||
TC-M24-B22-18 | $85 | $0 | M6-M24 (1/4″-15/16″) | Φ5.0 - Φ18 | B22 | 56 | 100 | ||
TC-M24-JT3-18 | $89 | $0 | M6-M24 (1/4″-15/16″) | Φ5.0 - Φ18 | JT3 | 56 | 100 |
8 modelos: quatro faixas de rosqueamento, cada uma com encaixe da série B ou JT
Faixa de rosqueamento de M2–M13 na menor e M6–M24 na maior
Equivalentes em polegadas de 1/8–1/2 in até 1/4–15/16 in
Cones curtos B16, B18 e B22 ou encaixes JT3, JT6 e JT33
Diâmetro de fixação de Φ2,5–Φ10 na menor e Φ5,0–Φ18 na maior
Monta em haste de Cone Morse; o mandril em si não tem haste Morse

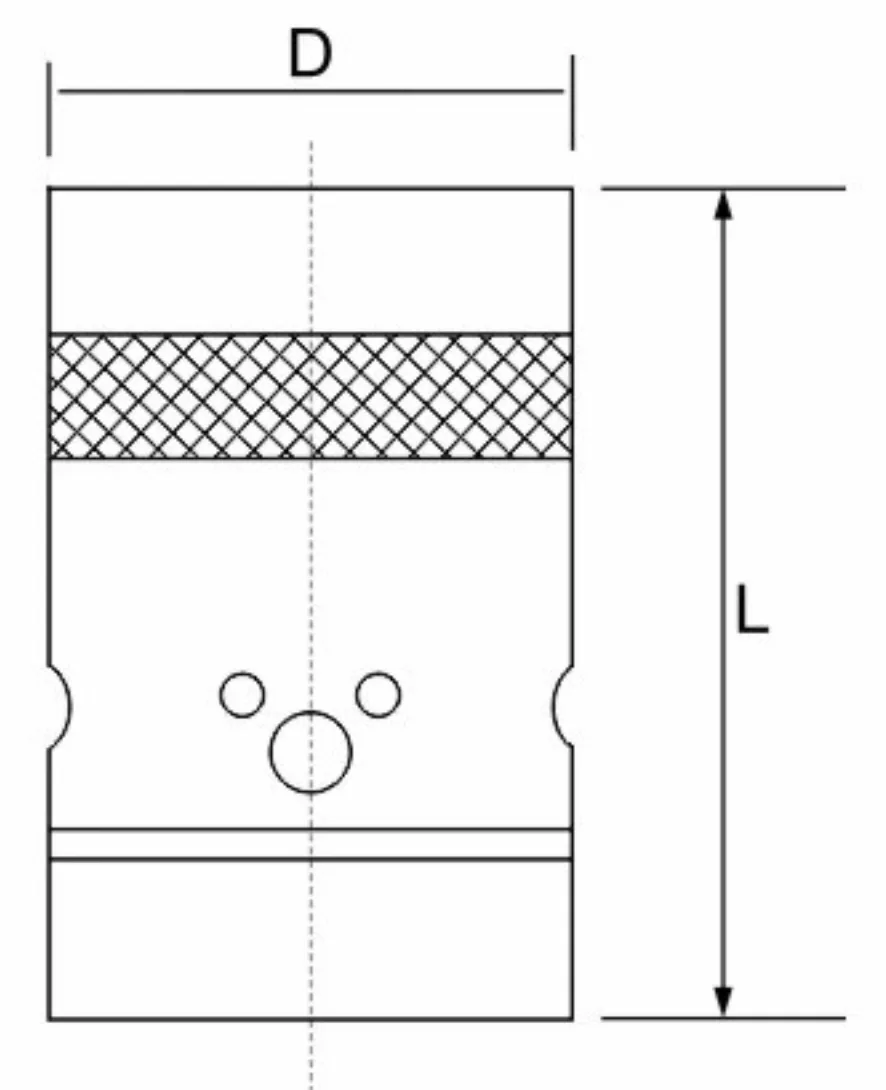

Corpo de 48–56 mm de diâmetro e de 75–100 mm de comprimento
Aceita machos japoneses, alemães, britânicos, norte-americanos e métricos
Projeto de troca rápida para colocar e retirar o macho com facilidade
