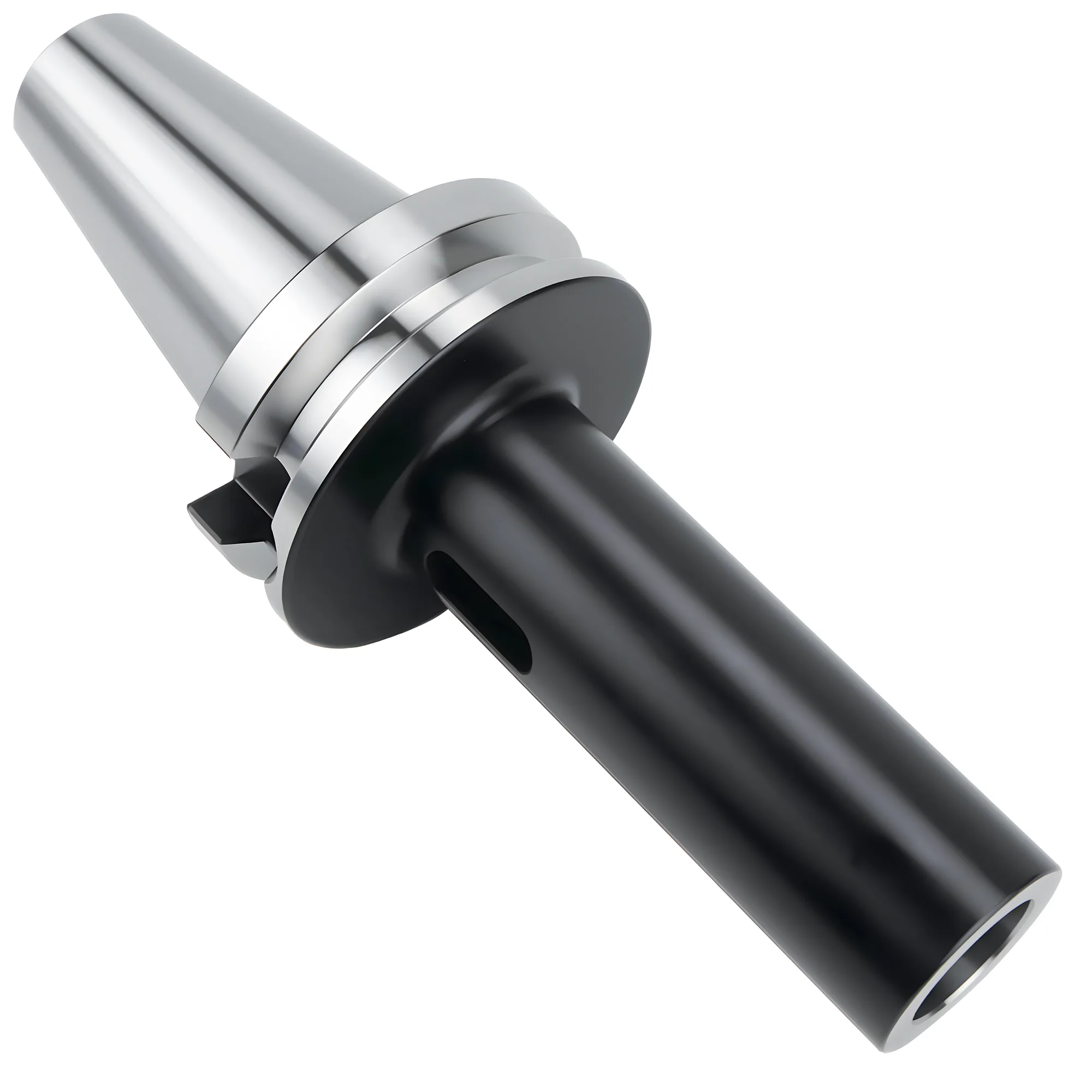

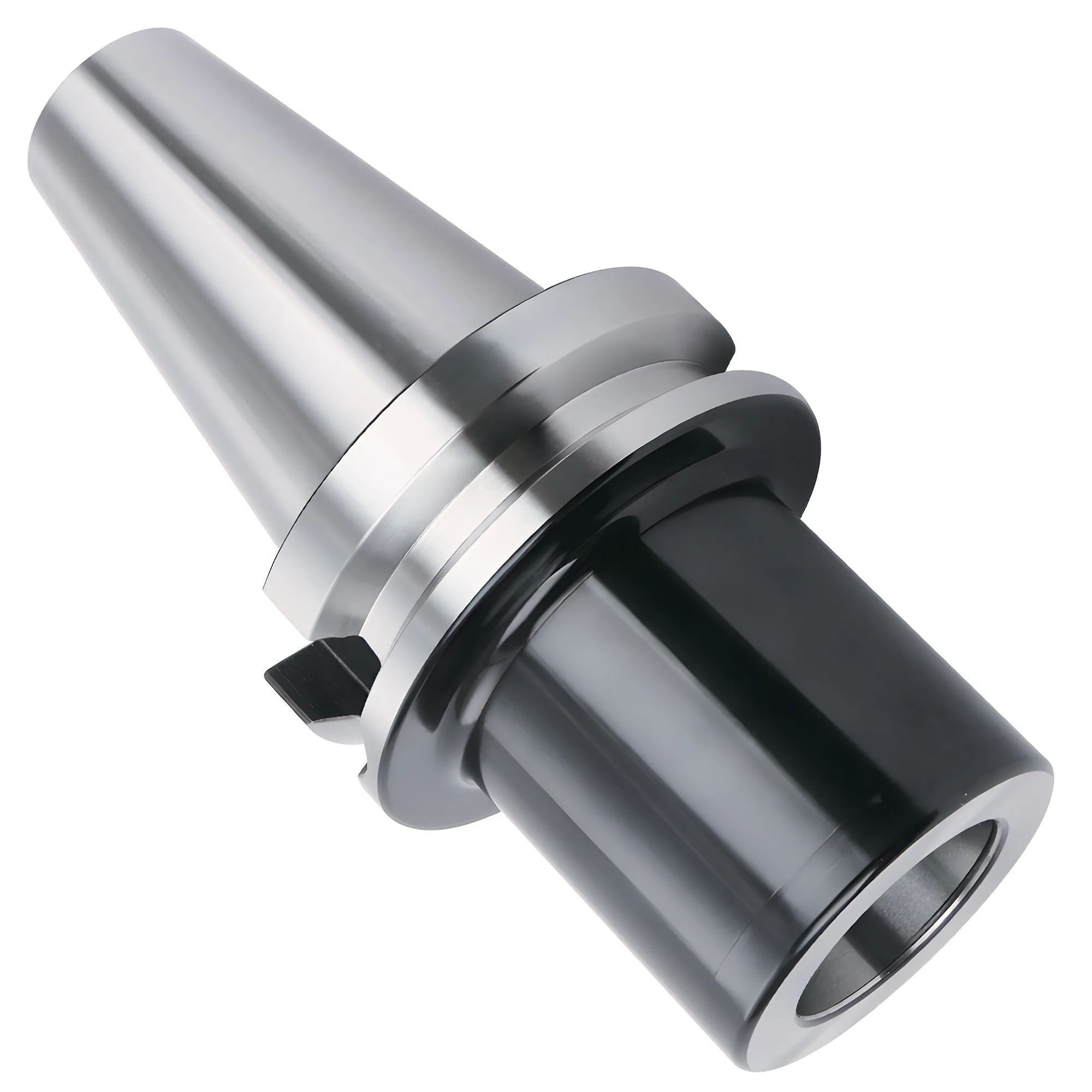

Porta-ferramentas BT com cone Morse
Porta-ferramentas BT com alojamento cone Morse para fixação de ferramentas de corte com haste cônica, rosca interna na extremidade traseira ou hastes de extensão. Cone conforme norma JIS MAS 403 BT para compatibilidade com centros de usinagem. Indicado para fresas cone Morse e diversas aplicações de usinagem de precisão.
Preço unitário:
15.00 USDDesconto por volume
Valor do pedido
1000 + USD
Desconto
3% de desconto
Valor do pedido
3000 + USD
Desconto
5% de desconto
Valor do pedido
8000 + USD
Desconto
8% de desconto
Valor do pedido
15000 + USD
Desconto
12% de desconto
Valor do pedido
30000 + USD
Desconto
15% de desconto
Valor do pedido
50000 + USD
Desconto
18% de desconto
Os descontos são aplicados automaticamente no checkout com base no valor do pedido.
Armazéns disponíveis
Fábrica na China
Estoque e produção disponíveis
Pagamentos aceitos
Especificações
| Cart+ | SKU | Price | Quantity | Total | L | L1 | L2 | L3 | D | d1 | d2 | Clamp Range | Screw G | Milling Range | FIG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BT30-MTA1-45 | $15 | $0 | 93.4 | 45 | 23 | 22 | 46 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.1 | ||
BT30-MTA1-120 | $26 | $0 | 168.4 | 120 | 98 | 22 | 46 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT30-MTA2-60 | $16 | $0 | 108.4 | 60 | 38 | 22 | 46 | 32 | 17.18 | Φ14-Φ23 | - | - | Fig.1 | ||
BT30-MTA2-120 | $26 | $0 | 168.4 | 120 | 98 | 22 | 46 | 32 | 17.18 | Φ14-Φ23 | - | - | Fig.2 | ||
BT30-MTA3-90 | $16 | $0 | 138.4 | 90 | 68 | 22 | 46 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.1 | ||
BT30-MTA3-135 | $26 | $0 | 183.4 | 135 | 113 | 22 | 46 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT40-MTA1-45 | $20 | $0 | 110.4 | 45 | 18 | 27 | 63 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.1 | ||
BT40-MTA1-120 | $31 | $0 | 185.4 | 120 | 93 | 27 | 63 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT40-MTA1-180 | $31 | $0 | 245.4 | 180 | 153 | 27 | 63 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT40-MTA2-45 | $20 | $0 | 110.4 | 45 | 18 | 27 | 63 | 32 | 17.18 | Φ14-Φ23 | - | - | Fig.1 | ||
BT40-MTA2-120 | $31 | $0 | 185.4 | 120 | 93 | 27 | 63 | 32 | 17.18 | Φ14-Φ23 | - | - | Fig.2 | ||
BT40-MTA2-180 | $31 | $0 | 245.4 | 180 | 153 | 27 | 63 | 32 | 17.18 | Φ14-Φ23 | - | - | Fig.2 | ||
BT40-MTA3-75 | $20 | $0 | 140.4 | 75 | 48 | 27 | 63 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.1 | ||
BT40-MTA3-135 | $31 | $0 | 200.4 | 135 | 108 | 27 | 63 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT40-MTA3-180 | $36 | $0 | 245.4 | 180 | 153 | 27 | 63 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT40-MTA4-90 | $21 | $0 | 155.4 | 90 | 63 | 27 | 63 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.1 | ||
BT40-MTA4-165 | $36 | $0 | 230.4 | 165 | 138 | 27 | 63 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA1-45 | $43 | $0 | 146.8 | 45 | 7 | 38 | 100 | 25 | 12.065 | φ2-φ14 | - | - | Fig.1 | ||
BT50-MTA1-120 | $51 | $0 | 221.8 | 120 | 82 | 38 | 100 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT50-MTA1-180 | $77 | $0 | 281.8 | 180 | 142 | 38 | 100 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT50-MTA1-200 | $85 | $0 | 301.8 | 200 | 162 | 38 | 100 | 25 | 12.065 | Φ2-Φ14 | - | - | Fig.2 | ||
BT50-MTA2-60 | $43 | $0 | 161.8 | 60 | 22 | 38 | 100 | 32 | 17.825 | Φ14-Φ23 | - | - | Fig.1 | ||
BT50-MTA2-135 | $51 | $0 | 236.8 | 135 | 97 | 38 | 100 | 32 | 17.825 | Φ14-Φ23 | - | - | Fig.2 | ||
BT50-MTA2-180 | $77 | $0 | 281.8 | 180 | 142 | 38 | 100 | 32 | 17.825 | Φ14-Φ23 | - | - | Fig.2 | ||
BT50-MTA2-200 | $85 | $0 | 301.8 | 200 | 162 | 38 | 100 | 32 | 17.825 | Φ14-Φ23 | - | - | Fig.2 | ||
BT50-MTA3-65 | $43 | $0 | 166.8 | 65 | 27 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.1 | ||
BT50-MTA3-75 | $43 | $0 | 176.8 | 75 | 37 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.1 | ||
BT50-MTA3-95 | $46 | $0 | 196.8 | 95 | 57 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.1 | ||
BT50-MTA3-150 | $51 | $0 | 251.8 | 150 | 112 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT50-MTA3-180 | $77 | $0 | 281.8 | 180 | 142 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT50-MTA3-200 | $85 | $0 | 301.8 | 200 | 162 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT50-MTA3-250 | $108 | $0 | 351.8 | 250 | 212 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT50-MTA3-300 | $136 | $0 | 401.8 | 300 | 262 | 38 | 100 | 40 | 23.825 | Φ23-Φ32 | - | - | Fig.2 | ||
BT50-MTA4-75 | $46 | $0 | 176.8 | 75 | 37 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.1 | ||
BT50-MTA4-95 | $46 | $0 | 196.8 | 95 | 57 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.1 | ||
BT50-MTA4-150 | $51 | $0 | 251.8 | 150 | 112 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA4-180 | $77 | $0 | 281.8 | 180 | 142 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA4-200 | $82 | $0 | 301.8 | 200 | 162 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA4-250 | $113 | $0 | 351.8 | 250 | 212 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA4-300 | $141 | $0 | 401.8 | 300 | 262 | 38 | 100 | 48 | 31.267 | Φ32-Φ50 | - | - | Fig.2 | ||
BT50-MTA5-105 | $51 | $0 | 206.8 | 105 | 67 | 38 | 100 | 65 | 44.399 | Φ50-Φ75 | - | - | Fig.1 | ||
BT50-MTA5-210 | $85 | $0 | 311.8 | 210 | 172 | 38 | 100 | 65 | 44.399 | Φ50-Φ75 | - | - | Fig.2 | ||
BT50-MTA5-300 | $147 | $0 | 401.8 | 300 | 262 | 38 | 100 | 65 | 44.399 | Φ50-Φ75 | - | - | Fig.2 | ||
BT50-MTA5-350 | $170 | $0 | 451.8 | 350 | 312 | 38 | 100 | 65 | 44.399 | Φ50-Φ75 | - | - | Fig.2 | ||
BT50-MTA6-200 | $85 | $0 | 301.8 | 200 | 162 | 38 | 100 | 85 | 63.348 | Φ75-Φ100 | - | - | Fig.1 | ||
BT50-MTA6-280 | $136 | $0 | 381.8 | 280 | 242 | 38 | 100 | 85 | 63.348 | Φ75-Φ100 | - | - | Fig.2 | ||
BT30-MTB1-45 | $16 | $0 | 93.4 | 45 | 23 | 22 | 46 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.3 | ||
BT30-MTB2-60 | $16 | $0 | 108.4 | 60 | 38 | 22 | 46 | 32 | 17.780 | - | M10 | Φ16-Φ22 | Fig.3 | ||
BT30-MTB3-80 | $16 | $0 | 128.4 | 80 | 58 | 22 | 46 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.4 | ||
BT40-MTB1-45 | $20 | $0 | 110.4 | 45 | 18 | 27 | 63 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.3 | ||
BT40-MTB1-120 | $31 | $0 | 185.4 | 120 | 93 | 27 | 63 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.4 | ||
BT40-MTB2-45 | $20 | $0 | 110.4 | 45 | 18 | 27 | 63 | 32 | 17.180 | - | M10 | Φ16-Φ22 | Fig.3 | ||
BT40-MTB2-120 | $31 | $0 | 185.4 | 120 | 93 | 27 | 63 | 32 | 17.180 | - | M10 | Φ16-Φ22 | Fig.3 | ||
BT40-MTB3-75 | $20 | $0 | 140.4 | 75 | 48 | 27 | 63 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.3 | ||
BT40-MTB3-135 | $34 | $0 | 200.4 | 135 | 108 | 27 | 63 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.3 | ||
BT40-MTB4-90 | $20 | $0 | 155.4 | 90 | 63 | 27 | 63 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT40-MTB4-165 | $36 | $0 | 230.4 | 165 | 138 | 27 | 63 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB1-45 | $40 | $0 | 146.8 | 45 | 7 | 38 | 100 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.3 | ||
BT50-MTB1-120 | $51 | $0 | 221.8 | 120 | 82 | 38 | 100 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.4 | ||
BT50-MTB1-180 | $74 | $0 | 281.8 | 180 | 142 | 38 | 100 | 25 | 12.065 | - | M6 | Φ10-Φ14 | Fig.4 | ||
BT50-MTB2-60 | $40 | $0 | 161.8 | 60 | 22 | 38 | 100 | 32 | 17.780 | - | M10 | Φ16-Φ22 | Fig.3 | ||
BT50-MTB2-135 | $57 | $0 | 236.8 | 135 | 97 | 38 | 100 | 32 | 17.780 | - | M10 | Φ16-Φ22 | Fig.4 | ||
BT50-MTB2-180 | $79 | $0 | 281.8 | 180 | 142 | 38 | 100 | 32 | 17.780 | - | M10 | Φ16-Φ22 | Fig.4 | ||
BT50-MTB3-75 | $40 | $0 | 166.8 | 75 | 37 | 38 | 100 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.3 | ||
BT50-MTB3-150 | $57 | $0 | 251.8 | 150 | 112 | 38 | 100 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.4 | ||
BT50-MTB3-180 | $79 | $0 | 281.8 | 180 | 142 | 38 | 100 | 40 | 23.825 | - | M12 | Φ24-Φ32 | Fig.4 | ||
BT50-MTB4-75 | $40 | $0 | 176.8 | 75 | 37 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.3 | ||
BT50-MTB4-90 | $40 | $0 | 191.8 | 90 | 52 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.3 | ||
BT50-MTB4-150 | $57 | $0 | 251.8 | 150 | 112 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB4-180 | $79 | $0 | 281.8 | 180 | 142 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB4-200 | $85 | $0 | 301.8 | 200 | 162 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB4-250 | $113 | $0 | 351.8 | 250 | 212 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB4-300 | $141 | $0 | 401.8 | 300 | 262 | 38 | 100 | 48 | 31.267 | - | M16 | Φ32-Φ50 | Fig.4 | ||
BT50-MTB5-115 | $48 | $0 | 216.8 | 115 | 77 | 38 | 100 | 65 | 44.399 | - | M20 | Φ40-Φ75 | Fig.3 | ||
BT50-MTB5-210 | $85 | $0 | 311.8 | 210 | 172 | 38 | 100 | 65 | 44.399 | - | M20 | Φ40-Φ75 | Fig.4 |
Características
Principais características e especificações deste produto.
Cone 7/24 conforme norma JIS MAS 403
Alojamento para ferramentas com cone Morse
Fixação de fresas e ferramentas de corte cônicas
Pino de retenção vendido separadamente
Batimento radial: 0,012 mm
Compatível com fusos BT30, BT40 e BT50
Desenho técnico
Especificações técnicas detalhadas e dimensões para referência profissional.

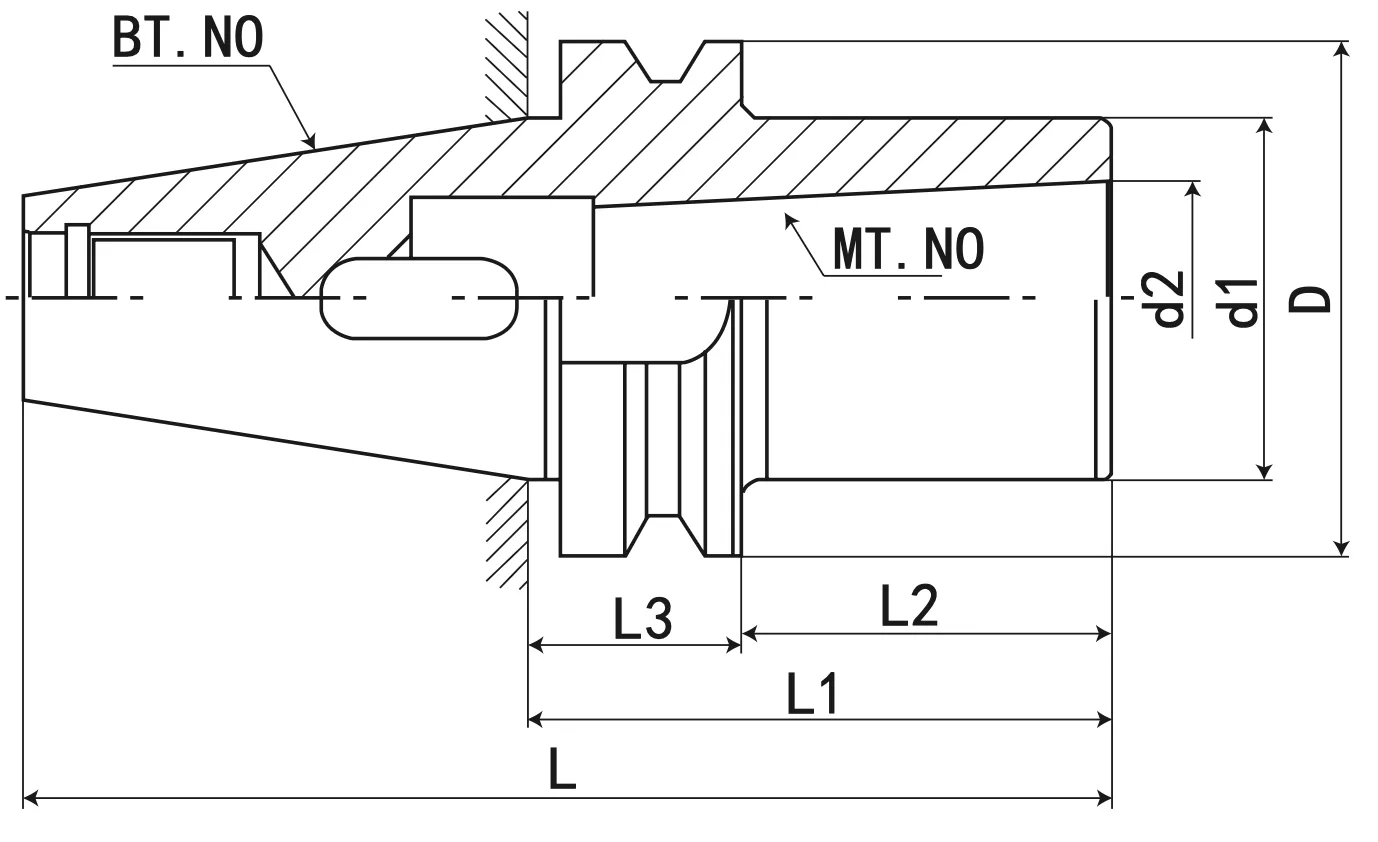

Fig.1

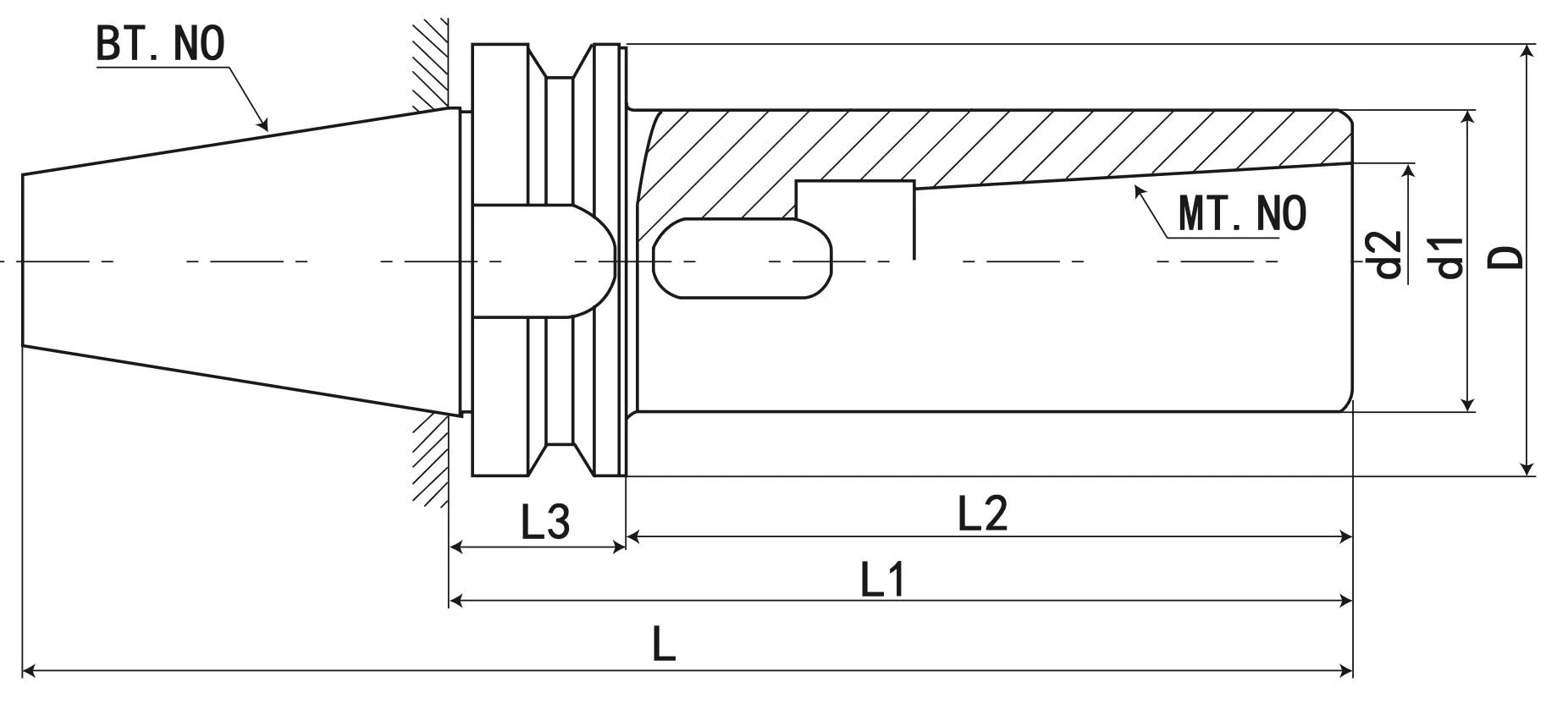

Fig.2

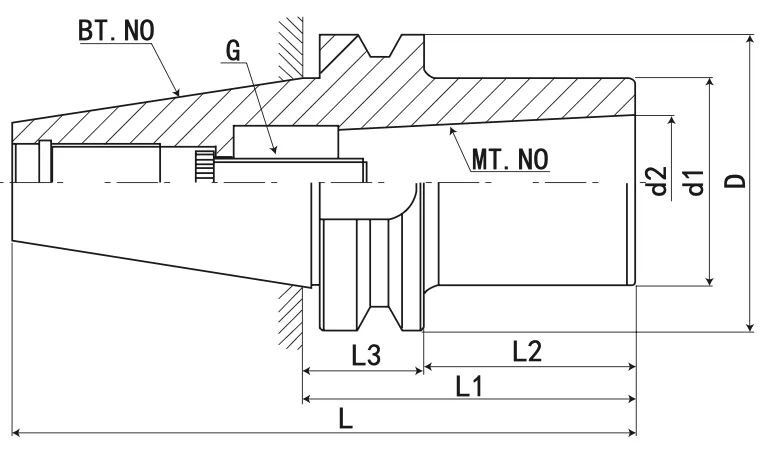

Fig.3

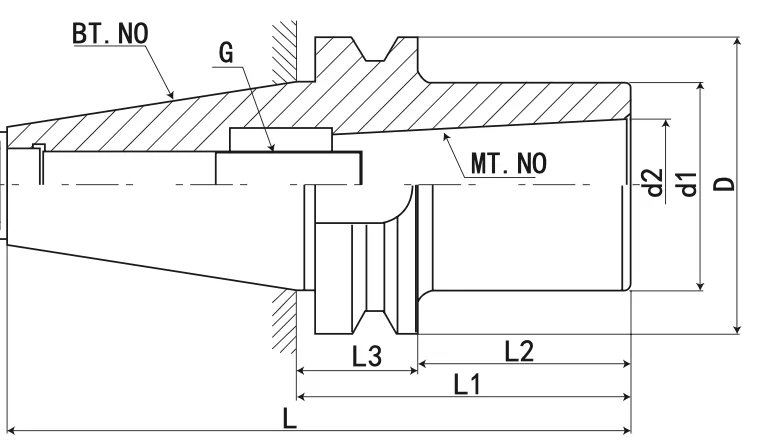

Fig.4
Fig.1
Fig.2
Fig.3
Fig.4
