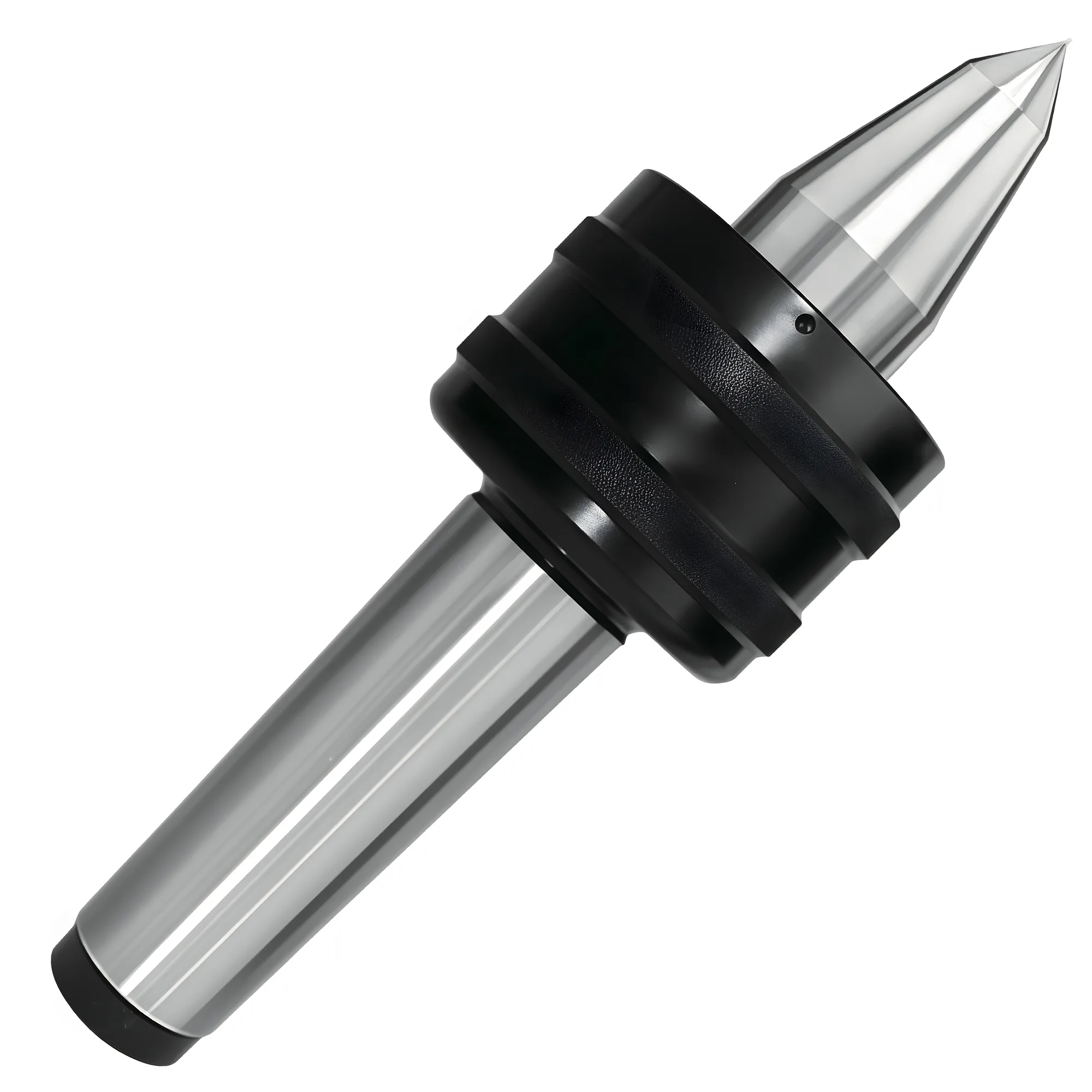

Pointe tournante haute précision usage lourd

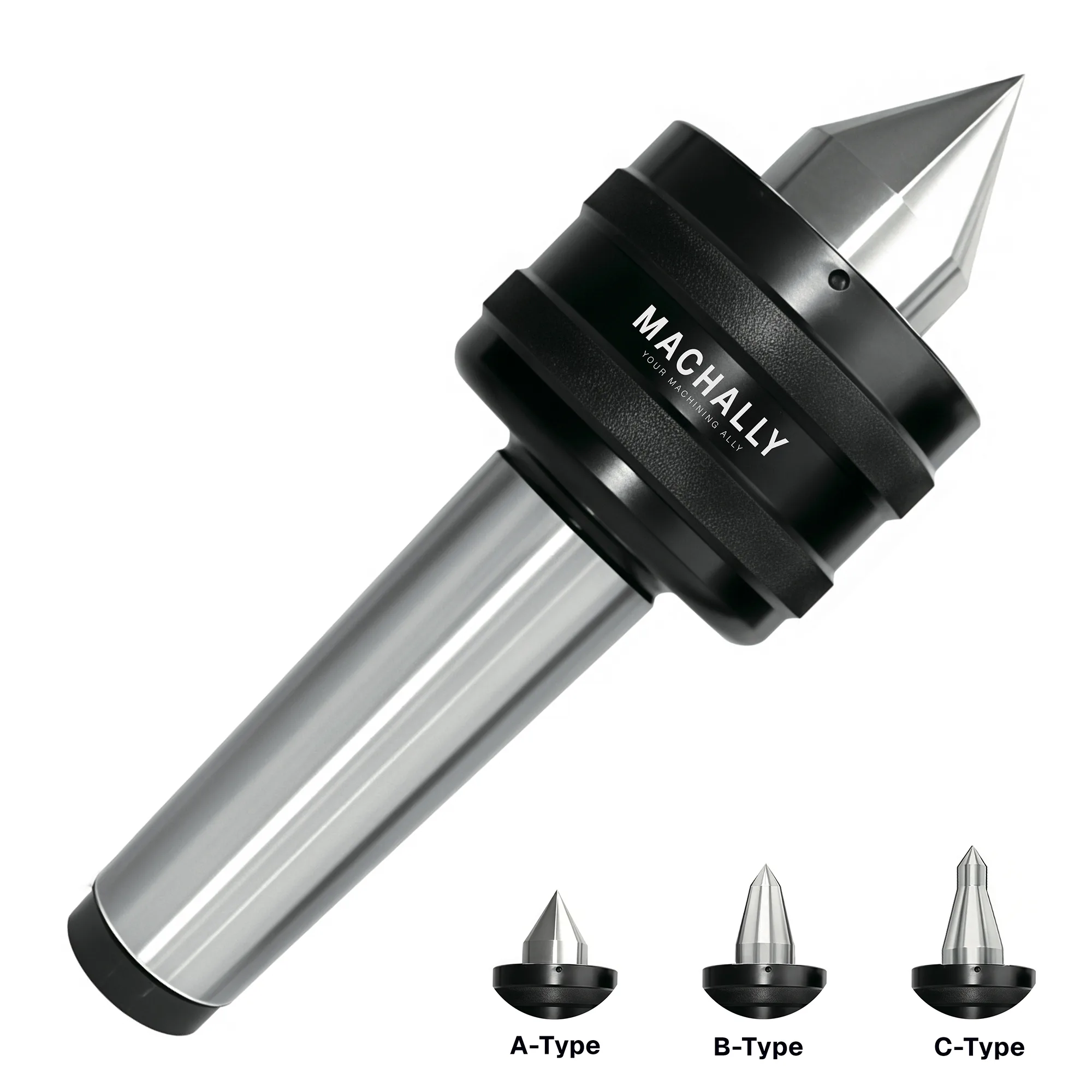

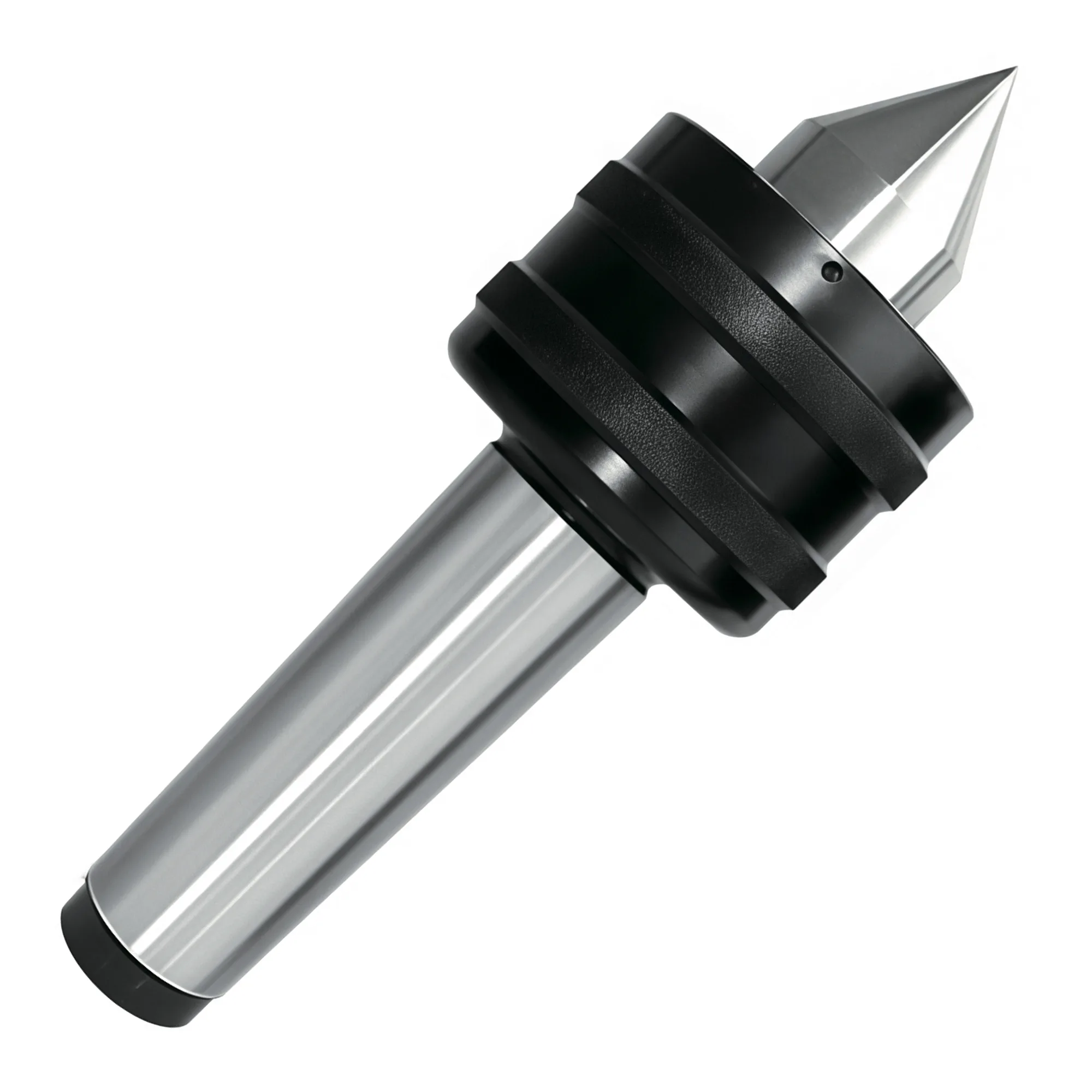

Pointe tournante de précision pour usage intensif, pour contre-pointes de tour, cône Morse MT3 à MT6, capacité de charge de 400 à 4 500 kg, précision de rotation de 0,003 mm. Cinq jeux de roulements NSK là où notre série grande vitesse en compte trois — c'est la raison mécanique pour laquelle celle-ci encaisse la charge. La vitesse baisse à mesure que la capacité augmente, de 3 500 tr/min sur le MT3 à 1 000 tr/min sur le MT6. Deux lettres terminent le code du modèle : la première désigne le corps — A standard, B avec un double cône allongé pour dégager les mors de mandrin, C ce même nez sur une broche plus longue — et la seconde la pointe, S pour l'acier trempé ou C pour le carbure YG8 ; un MT4-CC est donc le corps à broche longue avec pointe carbure. Le carbure est une option, il n'équipe pas toute la gamme. Charges, vitesses et dimensions figurent dans le tableau ci-dessous.

Choisir une variante

Quantité

Remise sur volumeDemander un devis →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Appliqué automatiquement au paiement

Paiements acceptés

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

Pointe tournante haute précision usage lourd Spécifications 24 SKU disponibles

SKU	Price	Total	MT	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	L (mm)	Max Load (kg)	Max RPM	Weight (kg)	Accuracy (mm)	FIG
LC-PHD-MT3-AS	$170	$0	3	51	25	85	44	28	6	15	157	400	3500	0.8	0.003	Fig.1
LC-PHD-MT3-AC	$191	$0	3	51	25	85	44	28	6	15	157	400	3500	0.8	0.003	Fig.2
LC-PHD-MT4-AS	$170	$0	4	69	32	108	60	40	8	18	208	650	2600	1.8	0.003	Fig.1
LC-PHD-MT4-AC	$191	$0	4	69	32	108	60	40	8	18	208	650	2600	1.8	0.003	Fig.2
LC-PHD-MT5-AS	$254	$0	5	89	40	136	67	44	8	24	247	2500	1800	4.3	0.003	Fig.1
LC-PHD-MT5-AC	$275	$0	5	89	40	136	67	44	8	24	247	2500	1800	4.3	0.003	Fig.2
LC-PHD-MT6-AS	$381	$0	6	127	59	189	93	62	10	30	344	4500	1000	12.5	0.003	Fig.1
LC-PHD-MT6-AC	$402	$0	6	127	59	189	93	62	10	30	344	4500	1000	12.5	0.003	Fig.2
LC-PHD-MT3-BS	$170	$0	3	51	25	85	44	45	6	8	174	400	3500	0.8	0.003	Fig.3
LC-PHD-MT3-BC	$191	$0	3	51	25	85	44	45	6	8	174	400	3500	0.8	0.003	Fig.4
LC-PHD-MT4-BS	$170	$0	4	69	32	108	60	53	8	8	221	550	2600	1.8	0.003	Fig.3
LC-PHD-MT4-BC	$191	$0	4	69	32	108	60	53	8	8	221	550	2600	1.8	0.003	Fig.4
LC-PHD-MT5-BS	$254	$0	5	89	40	136	67	65	8	12	268	1800	1800	4.3	0.003	Fig.3
LC-PHD-MT5-BC	$275	$0	5	89	40	136	67	65	8	12	268	1800	1800	4.3	0.003	Fig.4
LC-PHD-MT6-BS	$381	$0	6	127	59	189	93	77	10	18	359	3500	1000	12.5	0.003	Fig.3
LC-PHD-MT6-BC	$402	$0	6	127	59	189	93	77	10	18	359	3500	1000	12.5	0.003	Fig.4
LC-PHD-MT3-CS	$170	$0	3	51	25	85	44	57	6	8	186	400	3500	0.8	0.003	Fig.5
LC-PHD-MT3-CC	$191	$0	3	51	25	85	44	57	6	8	186	400	3500	0.8	0.003	Fig.6
LC-PHD-MT4-CS	$170	$0	4	69	32	108	60	66	8	8	234	550	2600	1.8	0.003	Fig.5
LC-PHD-MT4-CC	$191	$0	4	69	32	108	60	66	8	8	234	550	2600	1.8	0.003	Fig.6
LC-PHD-MT5-CS	$254	$0	5	89	40	136	67	85	8	12	288	1800	1800	4.3	0.003	Fig.5
LC-PHD-MT5-CC	$275	$0	5	89	40	136	67	85	8	12	288	1800	1800	4.3	0.003	Fig.6
LC-PHD-MT6-CS	$381	$0	6	127	59	189	93	105	10	15	387	3500	1000	12.5	0.003	Fig.5
LC-PHD-MT6-CC	$402	$0	6	127	59	189	93	105	10	15	387	3500	1000	12.5	0.003	Fig.6

Articles sélectionnés

0 × $0

Sous-total

Total

$0 USD

Pointe tournante haute précision usage lourd Caractéristiques

Cône Morse MT3, MT4, MT5 et MT6

Capacité de charge de 400 kg à 4 500 kg

Vitesse maximale de 3 500 à 1 000 tr/min

Précision de 0,003 mm (0,0001 in) sur les 24 modèles

Cinq jeux de roulements NSK ; la série grande vitesse en compte trois

Broche Cr12MoV, corps 20CrMnTi, HRC60±2

Pointes au carbure YG8 à HRA 90±5 — le second C du code modèle

Pointe tournante ; jeu des roulements réglable par 3 vis pour amortir les vibrations

Une pointe de contre-pointe pour tours à métaux et CNC, pas pour le tournage sur bois

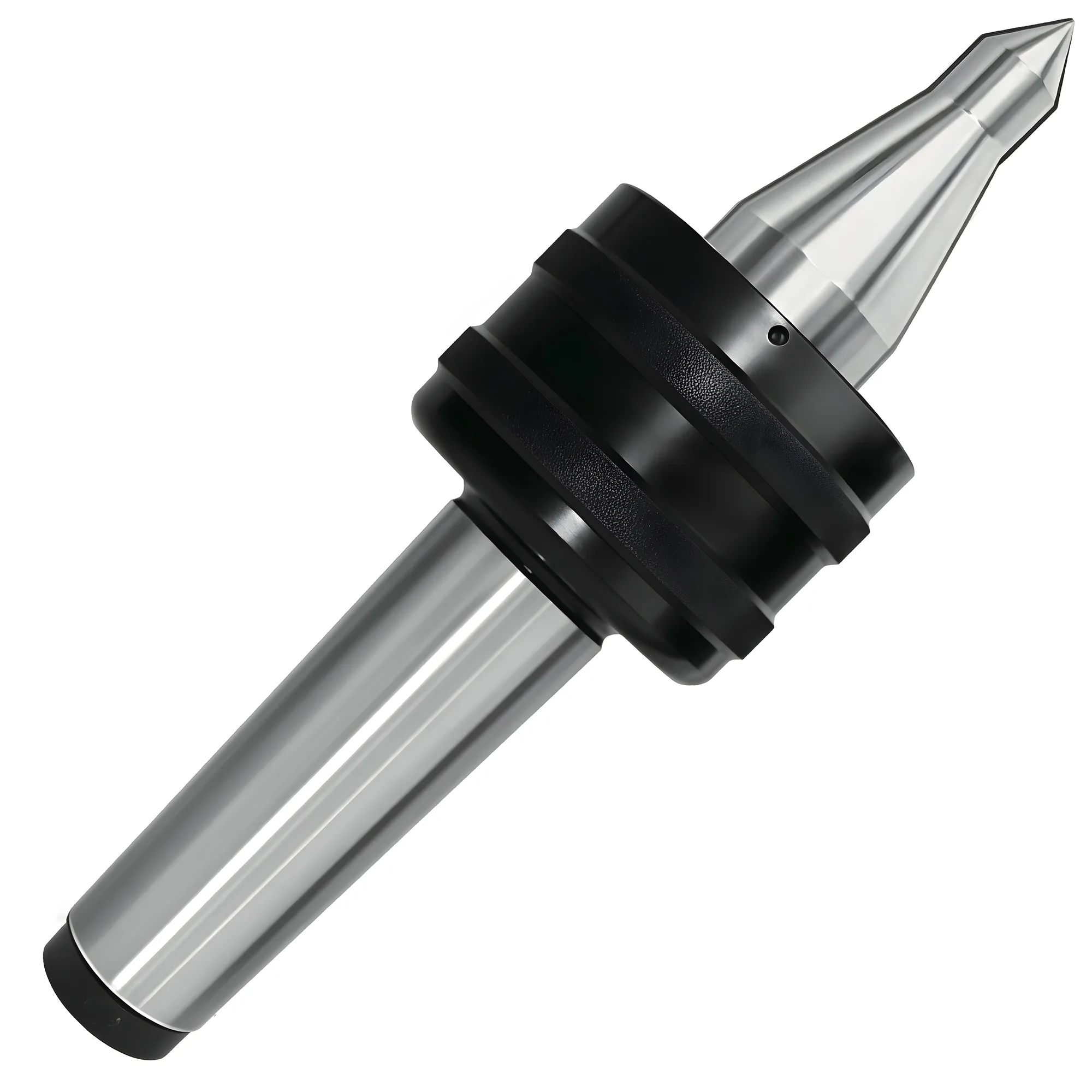

Les corps B et C ajoutent un double cône allongé à 30 degrés

Les corps C allongent encore la broche

Pour référence professionnelle

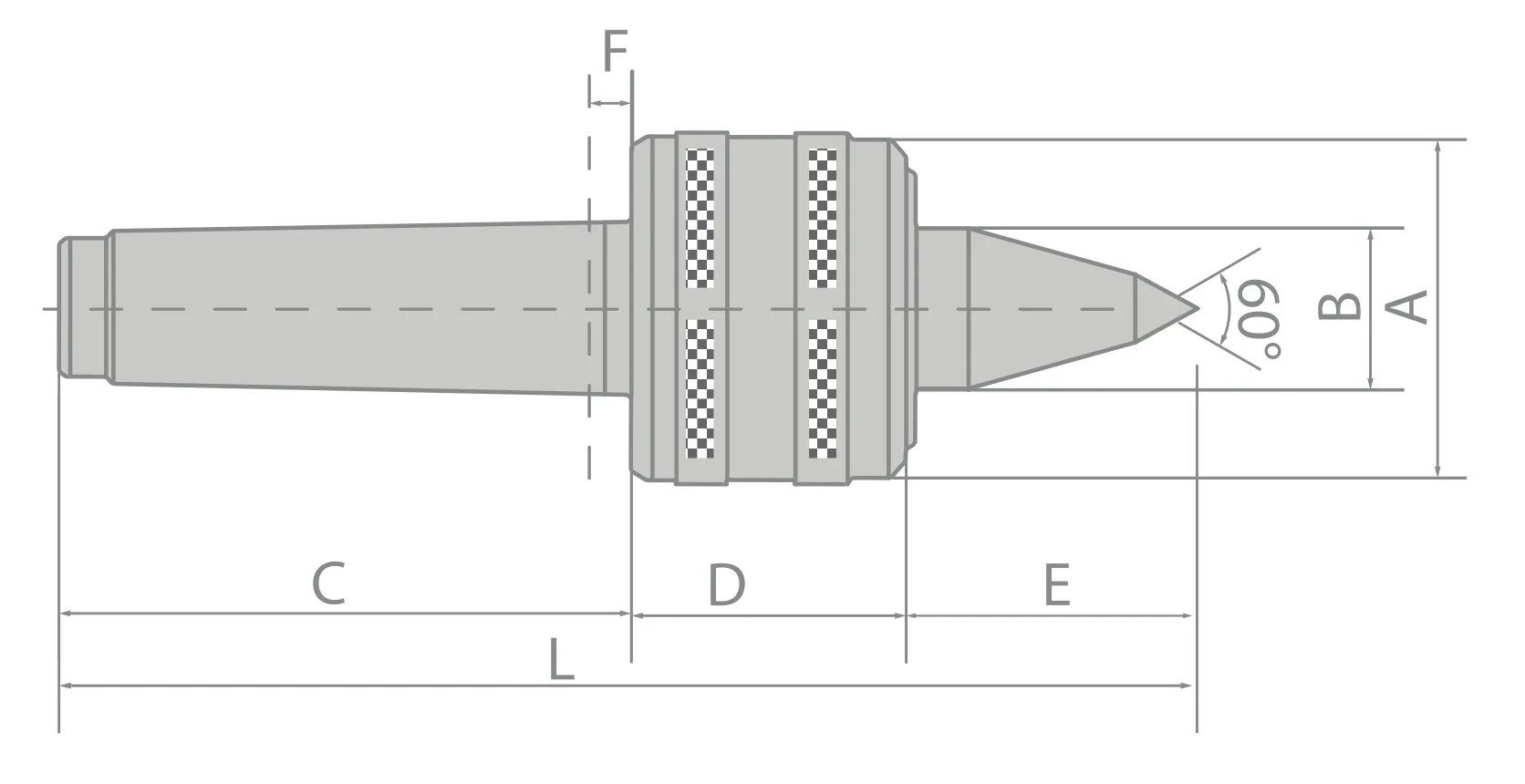

Dessin technique

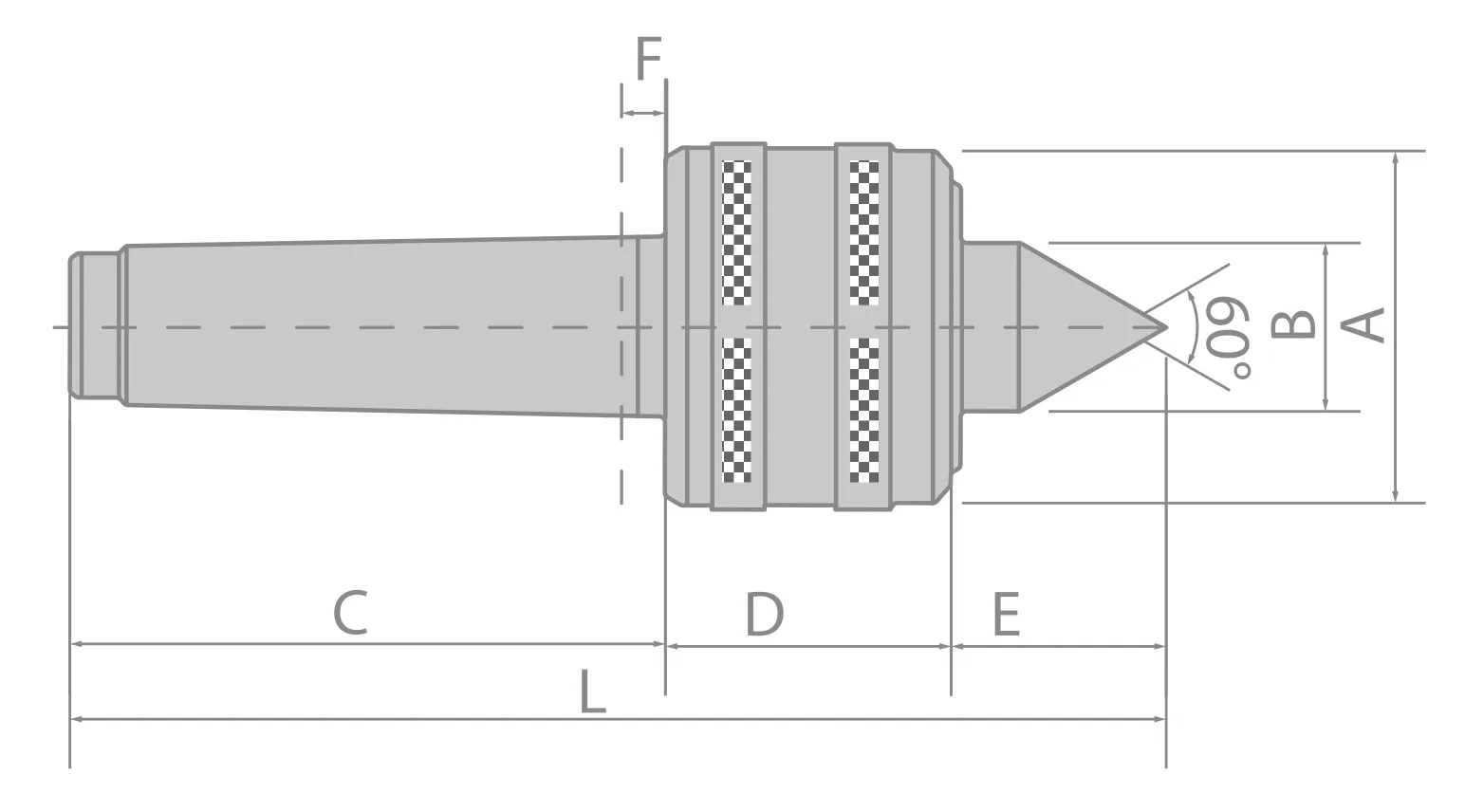

Fig.1

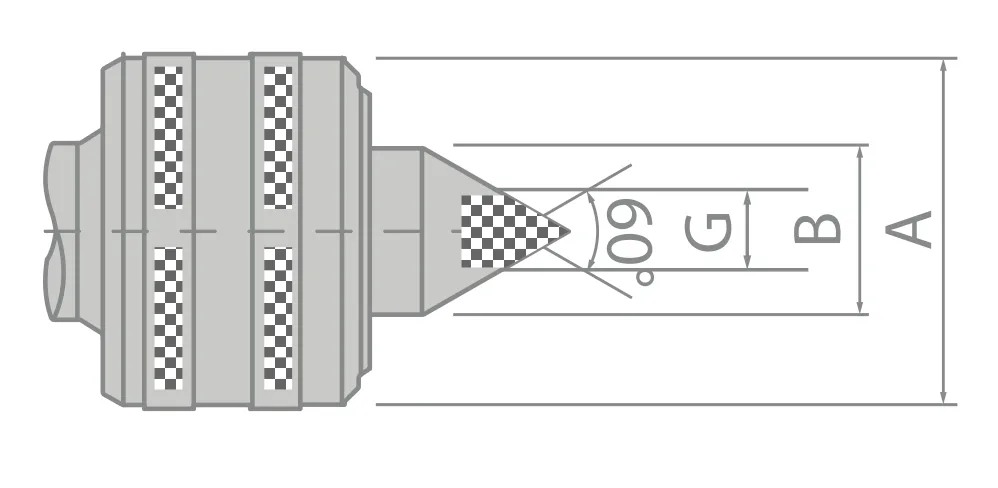

Fig.2

Fig.3

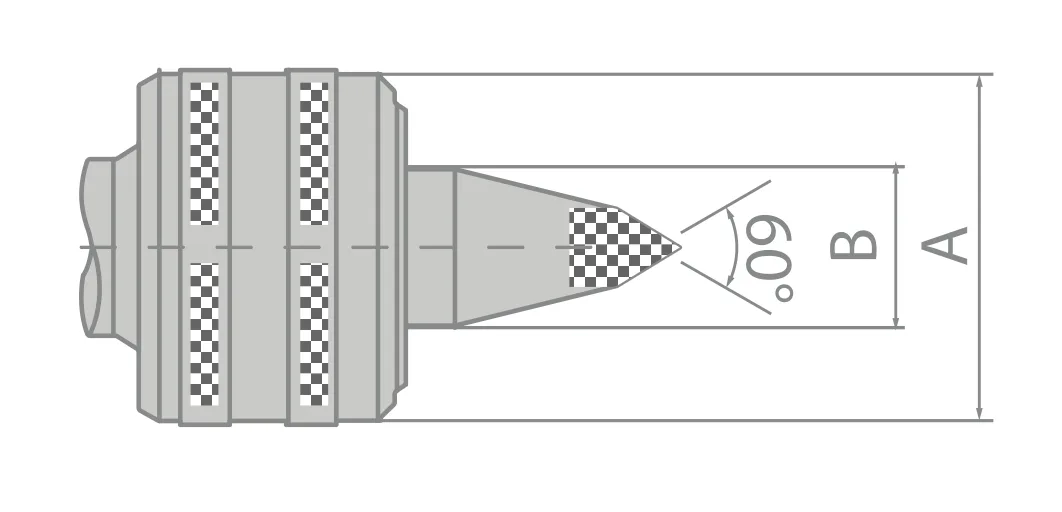

Fig.4

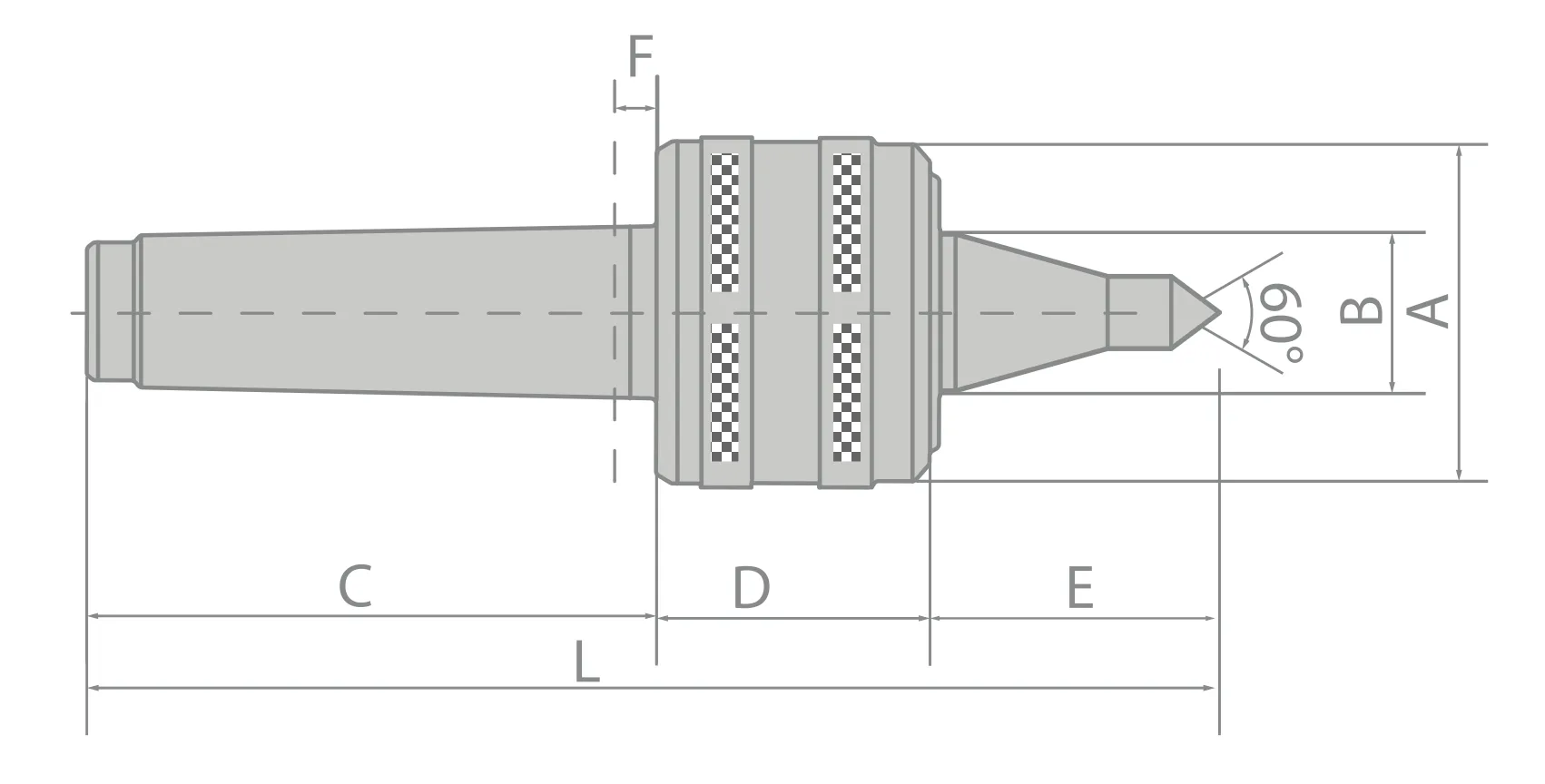

Fig.5

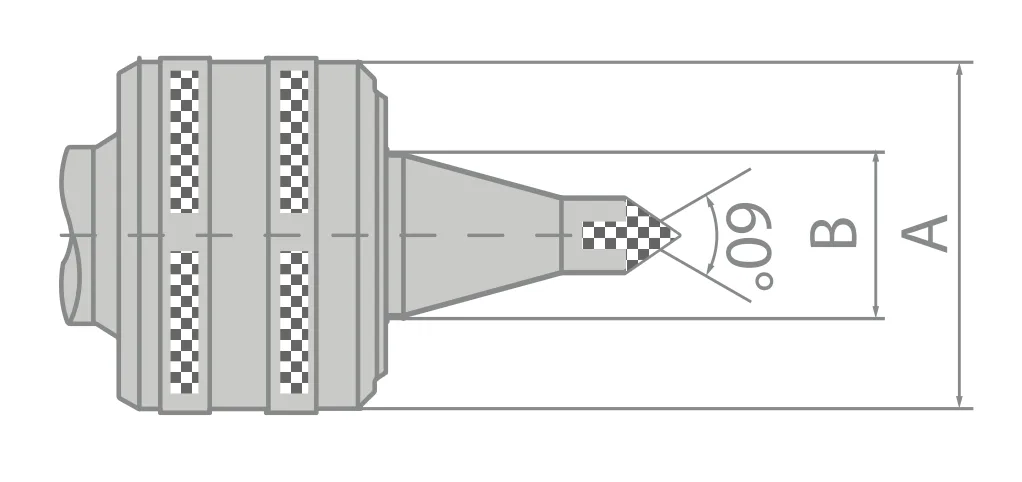

Fig.6
