Écrou de pince ER de précision

Écrous de pince ER en cinq types — A, M, UM (aussi noté RD), MS et GER — couvrant de ER8 à ER50, filetages de M10x0.75 à M64x2.0. Il s'agit de l'écrou de serrage seul — les pinces et la clé à ergots sont des articles distincts. Il se choisit d'après le porte-outil, non d'après la pince : à numéro ER égal, les types ne partagent pas le même filetage, un ER16A étant en M22x1.5 et un ER16M en M19x1.0. Le type détermine aussi ce qui est disponible : le A s'arrête à ER20, les M et MS à ER25, le GER à ER32, et les ER40 et ER50 n'existent qu'en UM. Le diamètre extérieur va de 12 mm pour le plus petit à 78 mm ; vérifiez le dégagement du montage. Les écrous sont une pièce d'usure et un écrou de remplacement doit correspondre au filetage ; les dimensions des 23 références figurent dans le tableau des tailles ci-dessous.

Choisir une variante

Quantité

Remise sur volumeDemander un devis →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Appliqué automatiquement au paiement

Paiements acceptés

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

Écrou de pince ER de précision Spécifications 23 SKU disponibles

SKU	Price	Total	Type	D (mm)	L (mm)	T	FIG
NT-ER8A	$2	$0	ER8A	13.5	11	M10*0.75P	Fig.1
NT-ER11A	$2	$0	ER11A	19	11.3	M14*0.75P	Fig.1
NT-ER16A	$2	$0	ER16A	28	17.5	M22*1.5P	Fig.1
NT-ER20A	$2	$0	ER20A	34	19	M25*1.5P	Fig.1
NT-ER8M	$2	$0	ER8M	12	11	M10*0.75P	Fig.2
NT-ER11M	$2	$0	ER11M	16	12	M13*0.75P	Fig.2
NT-ER16M	$2	$0	ER16M	22	18	M19*1.0P	Fig.2
NT-ER20M	$2	$0	ER20M	28	19	M24*1.0P	Fig.2
NT-ER25M	$3	$0	ER25M	35	20	M30*1.0P	Fig.2
NT-ER16UM	$3	$0	ER16UM	32	17	M22*1.5P	Fig.3
NT-ER20UM	$3	$0	ER20UM	35	19	M25*1.5P	Fig.3
NT-ER25UM	$3	$0	ER25UM	42	20	M32*1.5P	Fig.3
NT-ER32UM	$3	$0	ER32UM	50	22.5	M40*1.5P	Fig.3
NT-ER40UM	$5	$0	ER40UM	63	25.5	M50*1.5P	Fig.3
NT-ER50UM	$12	$0	ER50UM	78	35.5	M64*2.0P	Fig.3
NT-ER11MS	$3	$0	ER11MS	16	11.3	M13*0.75P	Fig.4
NT-ER16MS	$3	$0	ER16MS	22	17	M19*1.0P	Fig.4
NT-ER20MS	$3	$0	ER20MS	28	19	M24*1.0P	Fig.4
NT-ER25MS	$4	$0	ER25MS	35	23	M30*1.0P	Fig.4
NT-GER16	$3	$0	GER16	30	23	M19*1.0P	Fig.5
NT-GER20	$3	$0	GER20	35	25	M24*1.0P	Fig.5
NT-GER25	$3	$0	GER25	40	26	M30*1.0P	Fig.5
NT-GER32	$4	$0	GER32	50	30	M40*1.5P	Fig.5

Articles sélectionnés

0 × $0

Sous-total

Total

$0 USD

Écrou de pince ER de précision Caractéristiques

Cinq types : A, M, UM (RD), MS et GER

Filetages de M10x0.75 à M64x2.0

Écrous de pince ER8, ER16, ER20, ER25, ER32, ER40 et ER50 — 23 références

Même taille ER, filetage différent selon le type — se choisit d'après le porte-outil

ER40 et ER50 uniquement en type UM

Diamètre extérieur de 12 à 78 mm

Corps en acier trempé avec filetage de précision

Pinces et clé à ergots vendues séparément

Pour référence professionnelle

Dessin technique

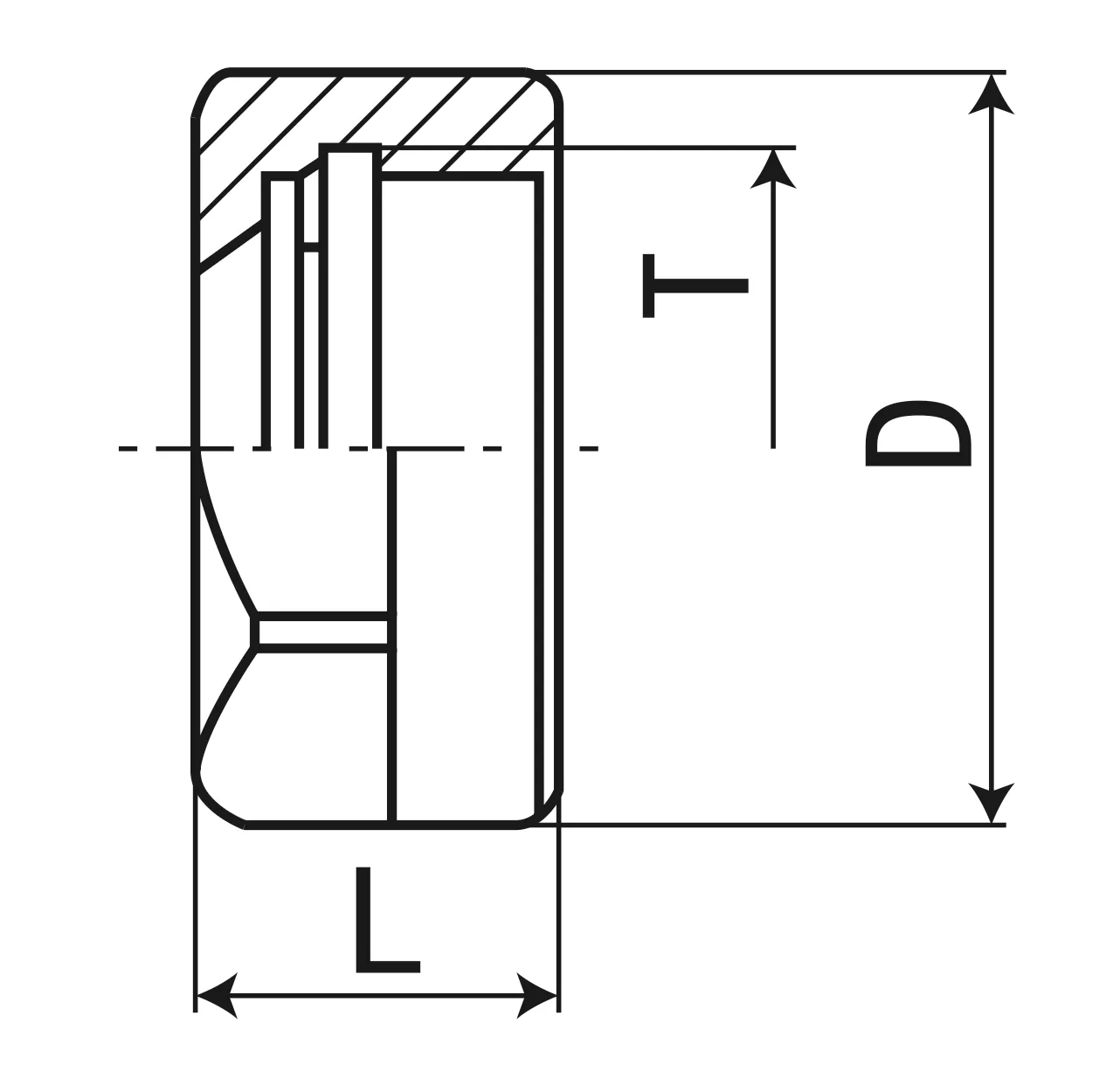

Fig.1

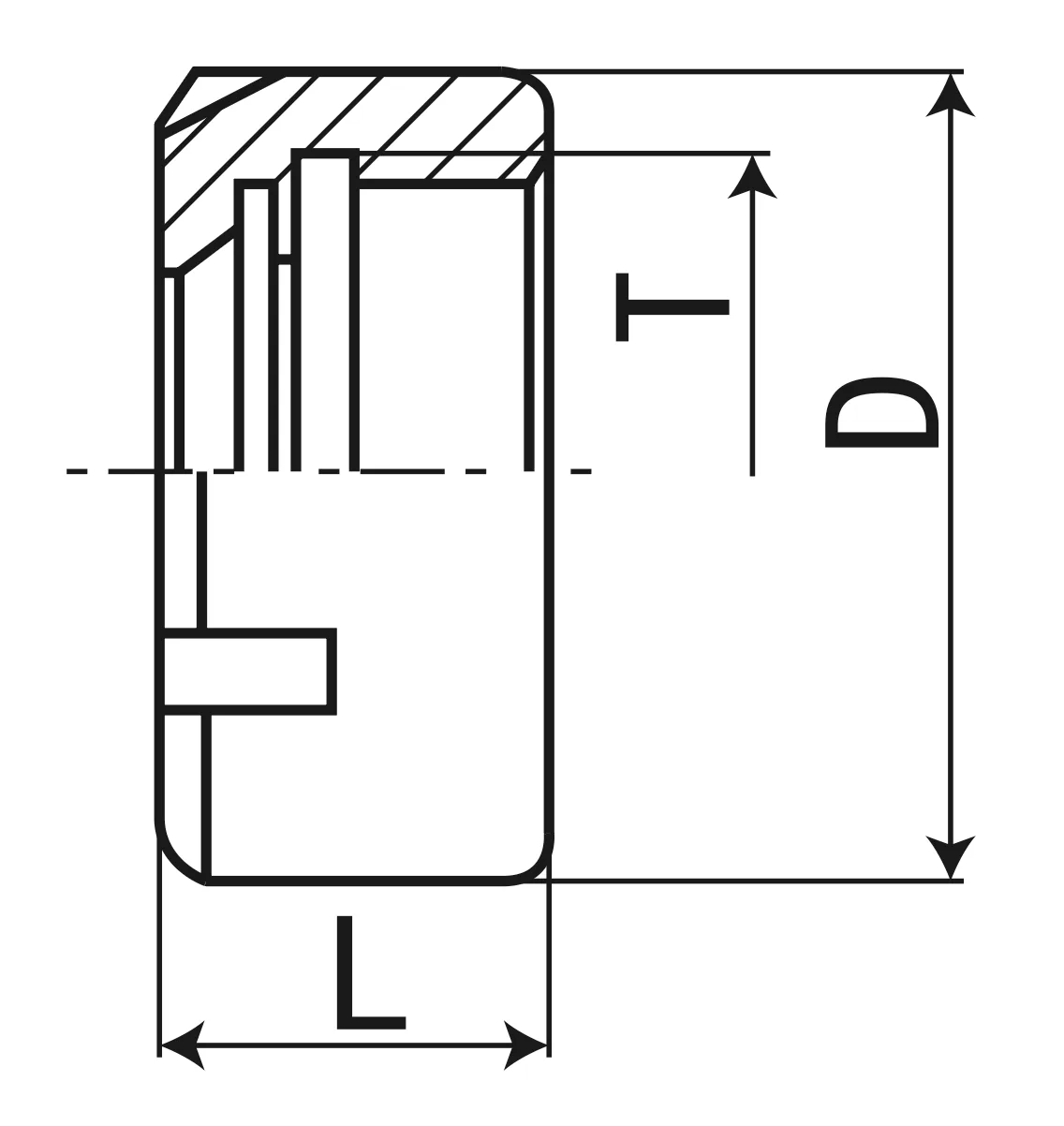

Fig.2

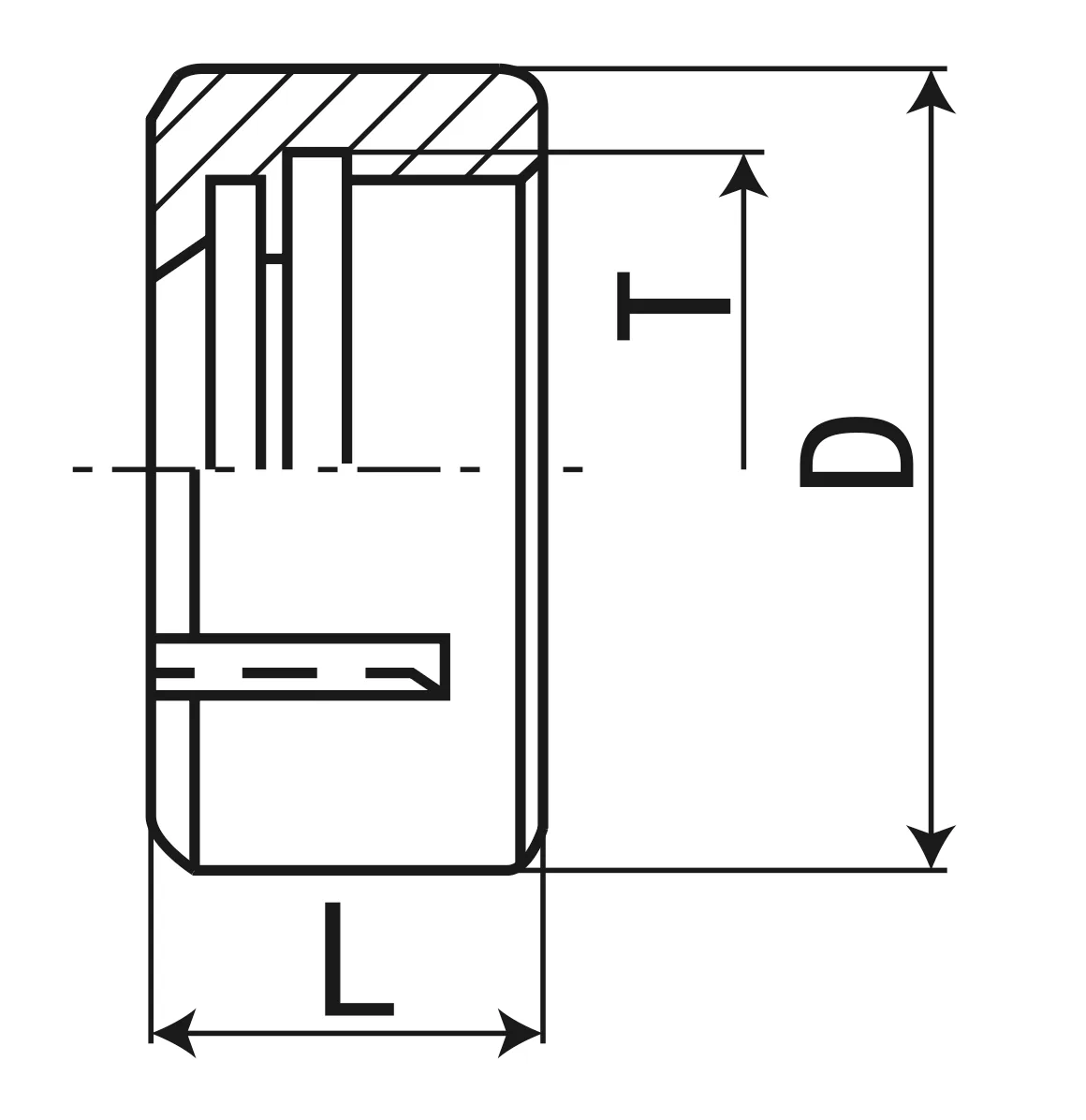

Fig.3

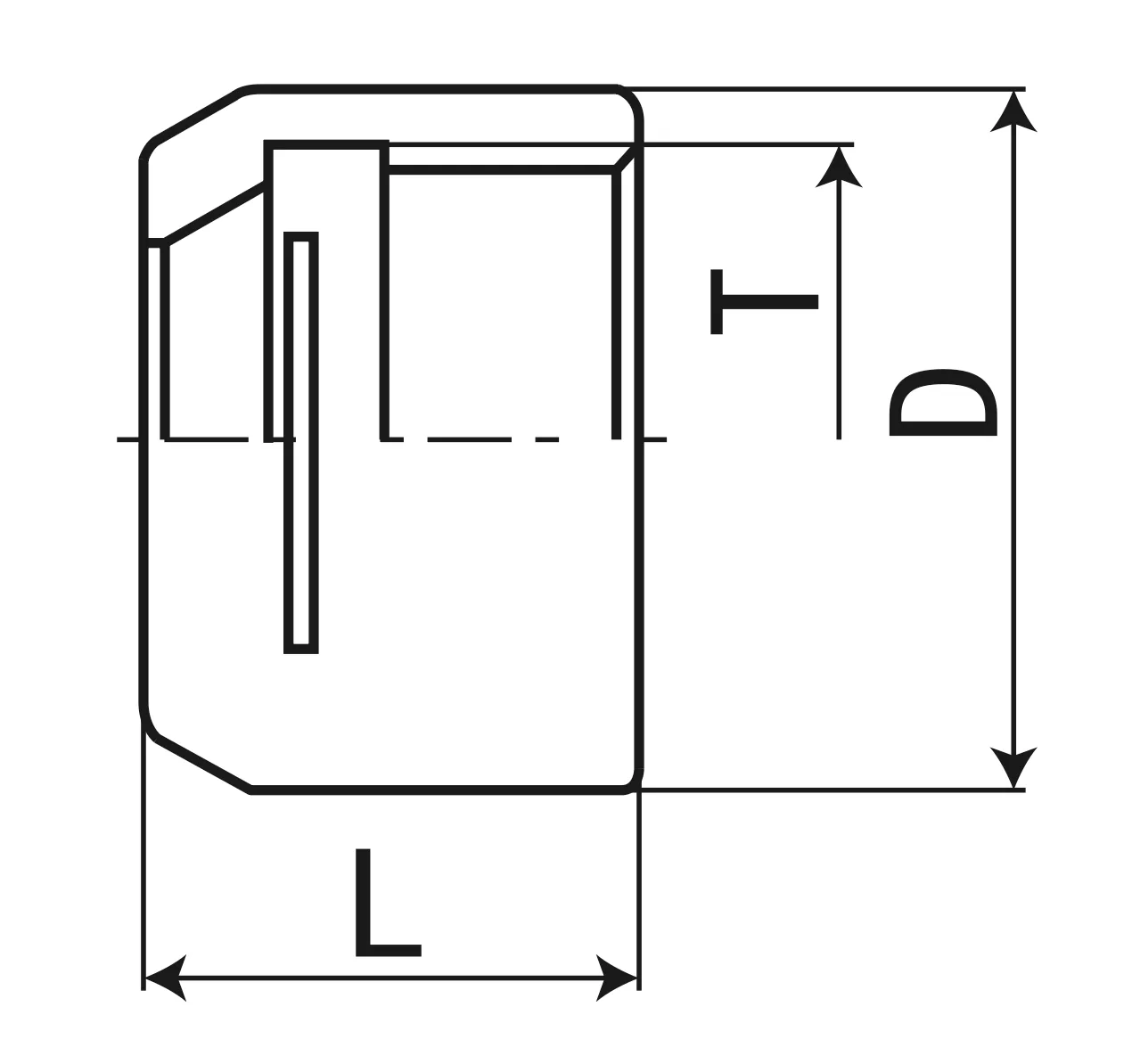

Fig.4

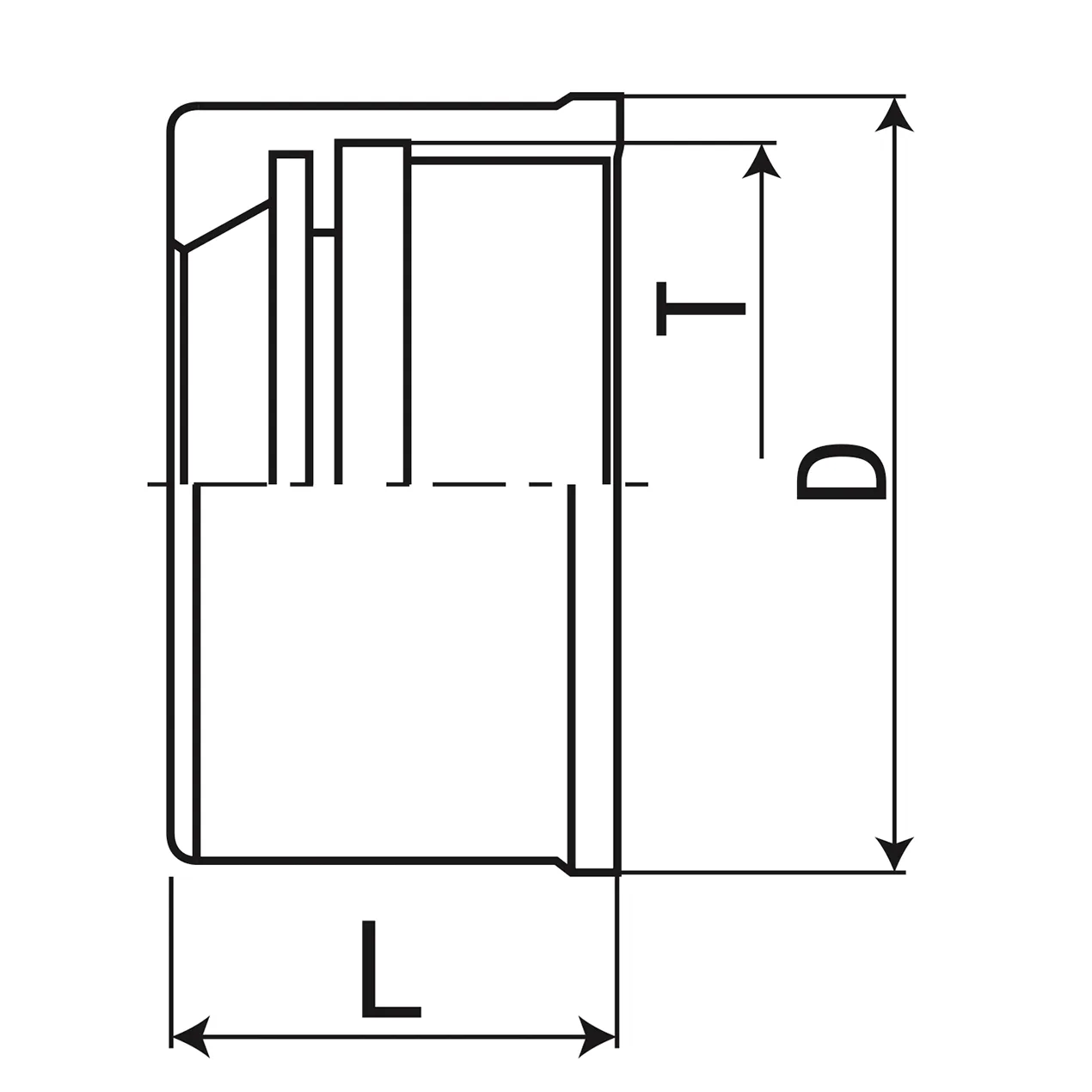

Fig.5
