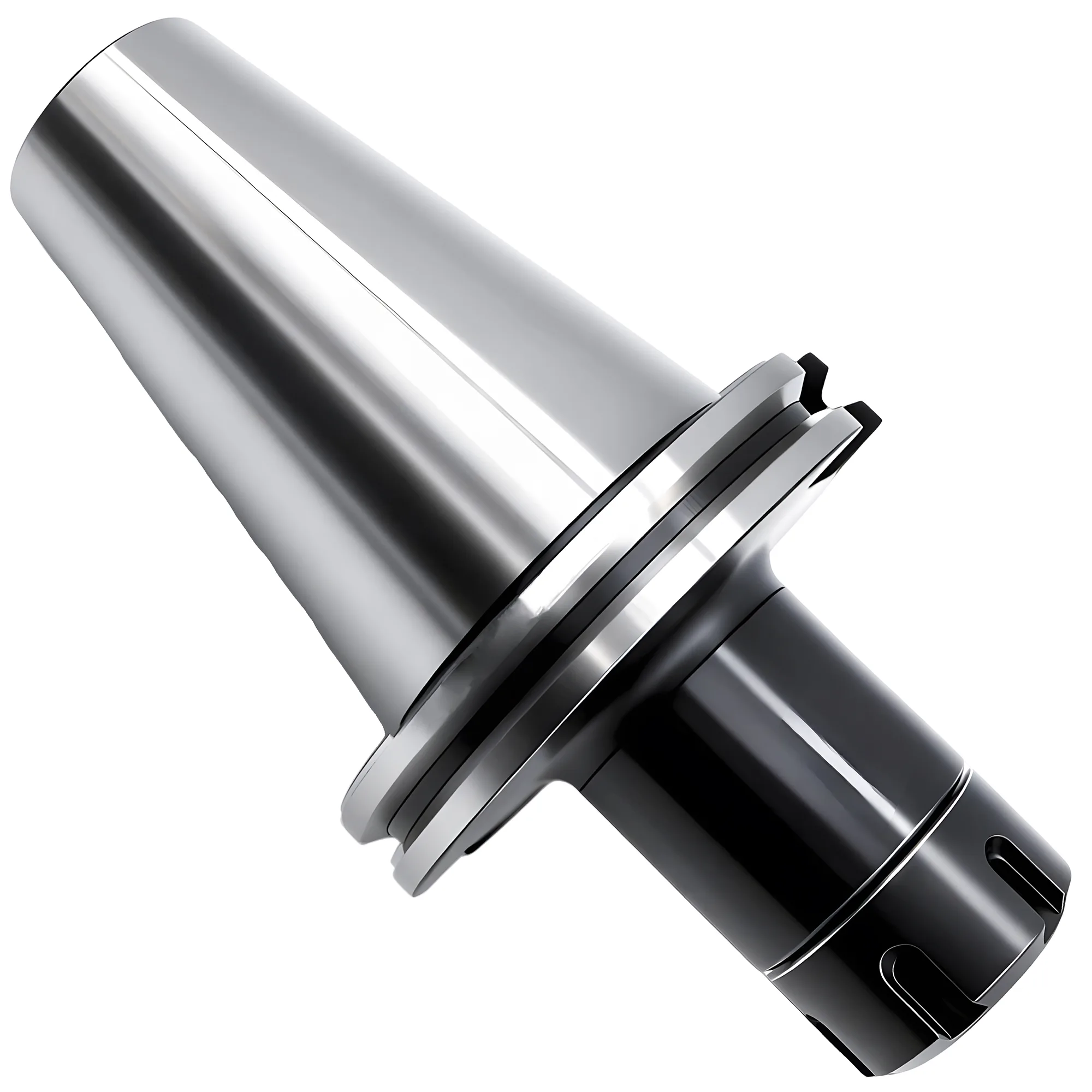

Portapinzas ER con cono V-flange CAT en CAT40 y CAT50, seis tamaños ER de ER16 a ER50, rectificado a una excentricidad de ≤0,005 mm (≤0,0002"). Las longitudes calibradas se ofrecen en 2,76", 3,15", 4", 6" y 8" —la cota que indican los talleres estadounidenses al hacer el pedido— repartidas en 36 modelos. Fabricado según ANSI B5.50, la norma de cono pronunciado V-flange para portaherramientas CAT, en acero aleado 20CrMnTi templado al vacío a HRC 56-58 y equilibrado para trabajo a alta velocidad. Cualquier pinza ER estándar encaja en este portaherramientas. La tuerca se suministra con él; las pinzas, la llave y el perno de retención se piden por separado.

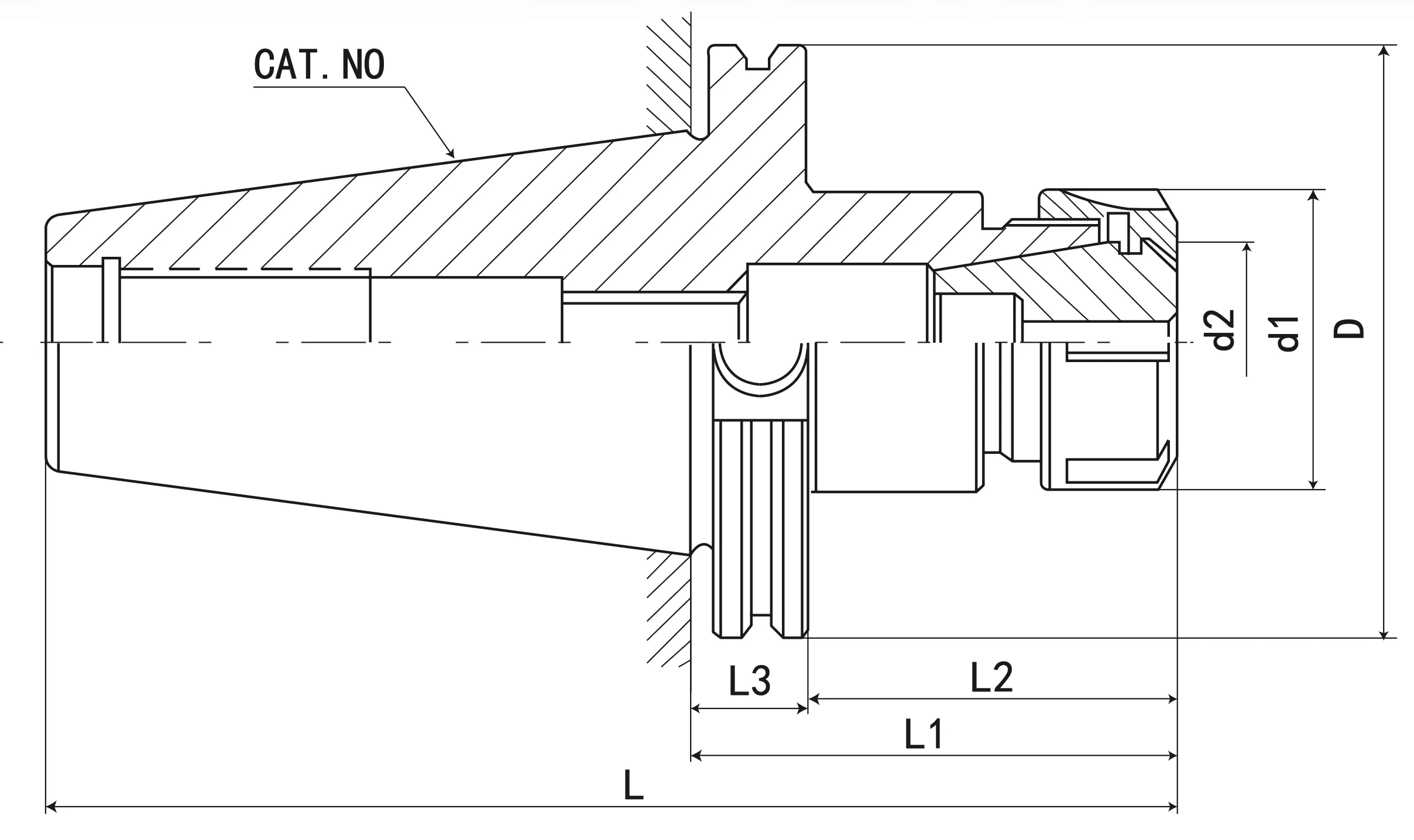

| Cart+ | SKU | Price | Quantity | Total | L | L1 | D | d1 | d2 | d3 | T |
|---|---|---|---|---|---|---|---|---|---|---|---|
CAT40-ER16-2.76 | $24 | $0 | 5.447″ | 2.76″ | 2.5″ | 1.102″ | 0.63″ | 1.75″ | M10*1.5P | ||
CAT40-ER16-4 | $24 | $0 | 6.687″ | 4″ | 2.5″ | 1.102″ | 0.63″ | 1.75″ | M10*1.5P | ||
CAT40-ER16-6 | $24 | $0 | 8.687″ | 6″ | 2.5″ | 1.102″ | 0.63″ | 1.75″ | M10*1.5P | ||
CAT40-ER16-8 | $30 | $0 | 10.687″ | 8″ | 2.5″ | 1.102″ | 0.63″ | 1.75″ | M10*1.5P | ||
CAT40-ER20-2.76 | $24 | $0 | 5.447″ | 2.76″ | 2.5″ | 1.339″ | 0.788″ | 1.75″ | M12*1.75P | ||
CAT40-ER20-4 | $24 | $0 | 6.687″ | 4″ | 2.5″ | 1.339″ | 0.788″ | 1.75″ | M12*1.75P | ||
CAT40-ER25-2.76 | $24 | $0 | 5.447″ | 1.76″ | 2.5″ | 1.654″ | 0.984″ | 1.75″ | M16*2.0P | ||
CAT40-ER25-4 | $24 | $0 | 6.687″ | 4″ | 2.5″ | 1.654″ | 0.984″ | 1.75″ | M16*2.0P | ||
CAT40-ER25-6 | $30 | $0 | 8.687″ | 6″ | 2.5″ | 1.654″ | 0.984″ | 1.75″ | M16*2.0P | ||
CAT40-ER25-8 | $36 | $0 | 10.687″ | 8″ | 2.5″ | 1.654″ | 0.984″ | 1.75″ | M16*2.0P | ||
CAT40-ER32-2.76 | $24 | $0 | 5.447″ | 2.76″ | 2.5″ | 1.969″ | 1.26″ | 1.75″ | M16*2.0P | ||
CAT40-ER32-4 | $24 | $0 | 6.687″ | 4″ | 2.5″ | 1.969″ | 1.26″ | 1.75″ | M16*2.0P | ||
CAT40-ER32-6 | $30 | $0 | 8.687″ | 6″ | 2.5″ | 1.969″ | 1.26″ | 1.75″ | M16*2.0P | ||
CAT40-ER32-8 | $36 | $0 | 10.687″ | 8″ | 2.5″ | 1.969″ | 1.26″ | 1.75″ | M16*2.0P | ||
CAT40-ER40-3.15 | $30 | $0 | 5.837″ | 3.15″ | 2.5″ | 2.48″ | 1.575″ | 1.75″ | M20*2.0P | ||
CAT40-ER40-4 | $30 | $0 | 6.687″ | 4″ | 2.5″ | 2.48″ | 1.575″ | 1.75″ | M20*2.0P | ||
CAT40-ER40-6 | $36 | $0 | 8.687″ | 6″ | 2.5″ | 2.48″ | 1.575″ | 1.75″ | M20*2.0P | ||
CAT40-ER50-4 | $41 | $0 | 6.687″ | 4″ | 2.5″ | 3.07″ | 1.969″ | 1.75″ | M24*3.0P | ||
CAT50-ER16-4 | $51 | $0 | 8″ | 4″ | 3.875″ | 1.102″ | 0.63″ | 2.75″ | M10*1.5P | ||
CAT50-ER16-6 | $62 | $0 | 10″ | 6″ | 3.875″ | 1.102″ | 0.63″ | 2.75″ | M10*1.5P | ||
CAT50-ER16-8 | $72 | $0 | 12″ | 8″ | 3.875″ | 1.102″ | 0.63″ | 2.75″ | M10*1.5P | ||
CAT50-ER20-4 | $51 | $0 | 8″ | 4″ | 3.875″ | 1.339″ | 0.788″ | 2.75″ | M12*1.75P | ||
CAT50-ER20-6 | $62 | $0 | 10″ | 6″ | 3.875″ | 1.339″ | 0.788″ | 2.75″ | M12*1.75P | ||
CAT50-ER20-8 | $72 | $0 | 12″ | 8″ | 3.875″ | 1.339″ | 0.788″ | 2.75″ | M12*1.75P | ||
CAT50-ER25-4 | $53 | $0 | 8″ | 4″ | 3.875″ | 1.654″ | 0.984″ | 2.75″ | M16*2.0P | ||
CAT50-ER25-6 | $66 | $0 | 10″ | 6″ | 3.875″ | 1.654″ | 0.984″ | 2.75″ | M16*2.0P | ||
CAT50-ER25-8 | $79 | $0 | 12″ | 8″ | 3.875″ | 1.654″ | 0.984″ | 2.75″ | M16*2.0P | ||
CAT50-ER32-4 | $55 | $0 | 8″ | 4″ | 3.875″ | 1.969″ | 1.26″ | 2.75″ | M16*2.0P | ||
CAT50-ER32-6 | $68 | $0 | 10″ | 6″ | 3.875″ | 1.969″ | 1.26″ | 2.75″ | M16*2.0P | ||
CAT50-ER32-8 | $81 | $0 | 12″ | 8″ | 3.875″ | 1.969″ | 1.26″ | 2.75″ | M16*2.0P | ||
CAT50-ER40-4 | $58 | $0 | 8″ | 4″ | 3.875″ | 2.48″ | 1.575″ | 2.75″ | M20*2.0P | ||
CAT50-ER40-6 | $70 | $0 | 10″ | 6″ | 3.875″ | 2.48″ | 1.575″ | 2.75″ | M20*2.0P | ||
CAT50-ER40-8 | $83 | $0 | 12″ | 8″ | 3.875″ | 2.48″ | 1.575″ | 2.75″ | M20*2.0P | ||
CAT50-ER50-4 | $64 | $0 | 8″ | 4″ | 3.875″ | 3.07″ | 1.969″ | 2.75″ | M24*3.0P | ||
CAT50-ER50-6 | $77 | $0 | 10″ | 6″ | 3.875″ | 3.07″ | 1.969″ | 2.75″ | M24*3.0P | ||
CAT50-ER50-8 | $89 | $0 | 12″ | 8″ | 3.875″ | 3.07″ | 1.969″ | 2.75″ | M24*3.0P |
Vástagos: CAT40 y CAT50 según el cono pronunciado ANSI B5.50 (V-flange)
Tamaños de pinza ER: ER16, ER20, ER25, ER32, ER40 y ER50
Longitudes calibradas: 2,76", 3,15", 4", 6" y 8"
36 configuraciones de vástago / pinza / longitud calibrada
Precisión de sujeción (excentricidad) ≤0,005 mm (≤0,0002 in)
Equilibrado dinámicamente, para un funcionamiento estable a alta velocidad
Material del cuerpo: acero aleado 20CrMnTi, templado al vacío a HRC 56-58
Encaje primero la pinza en la tuerca, después la herramienta, y bloquee el conjunto en el cuerpo
Admite cualquier pinza ER estándar, sin herramientas propietarias
Tuerca incluida; las pinzas, la llave y el perno de retención se piden por separado
El vástago de la herramienta debe sobrepasar la longitud de sujeción efectiva del alojamiento de la pinza
