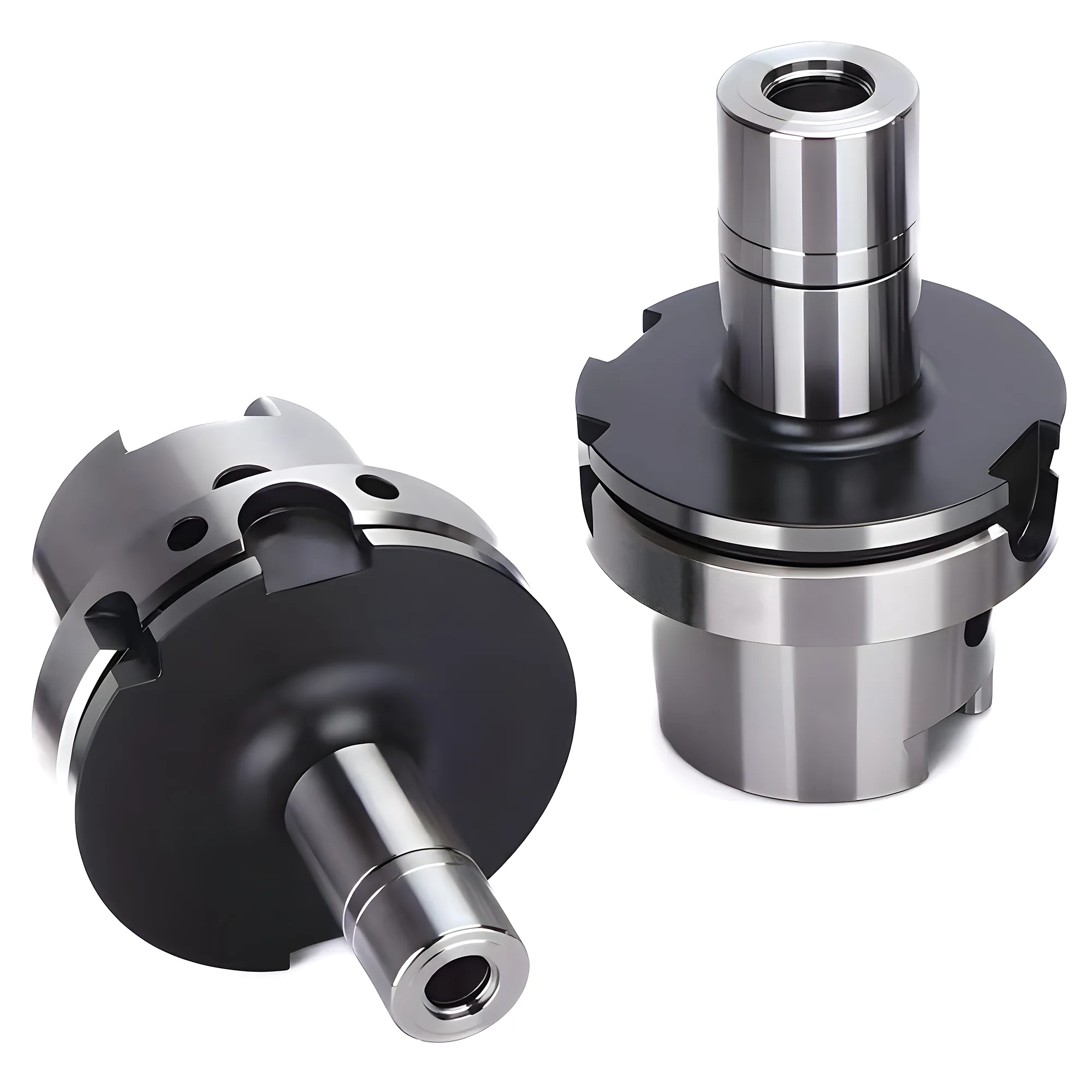

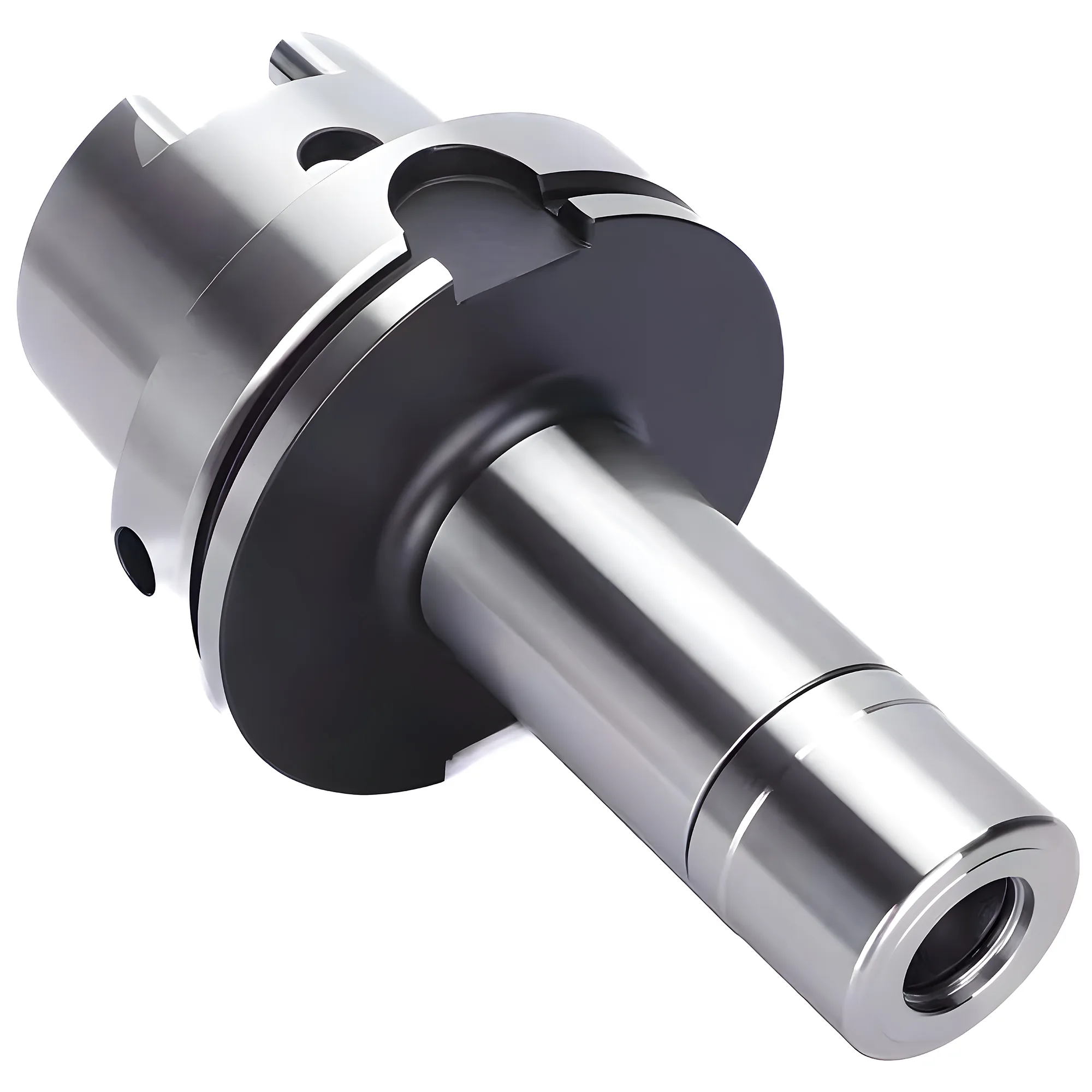

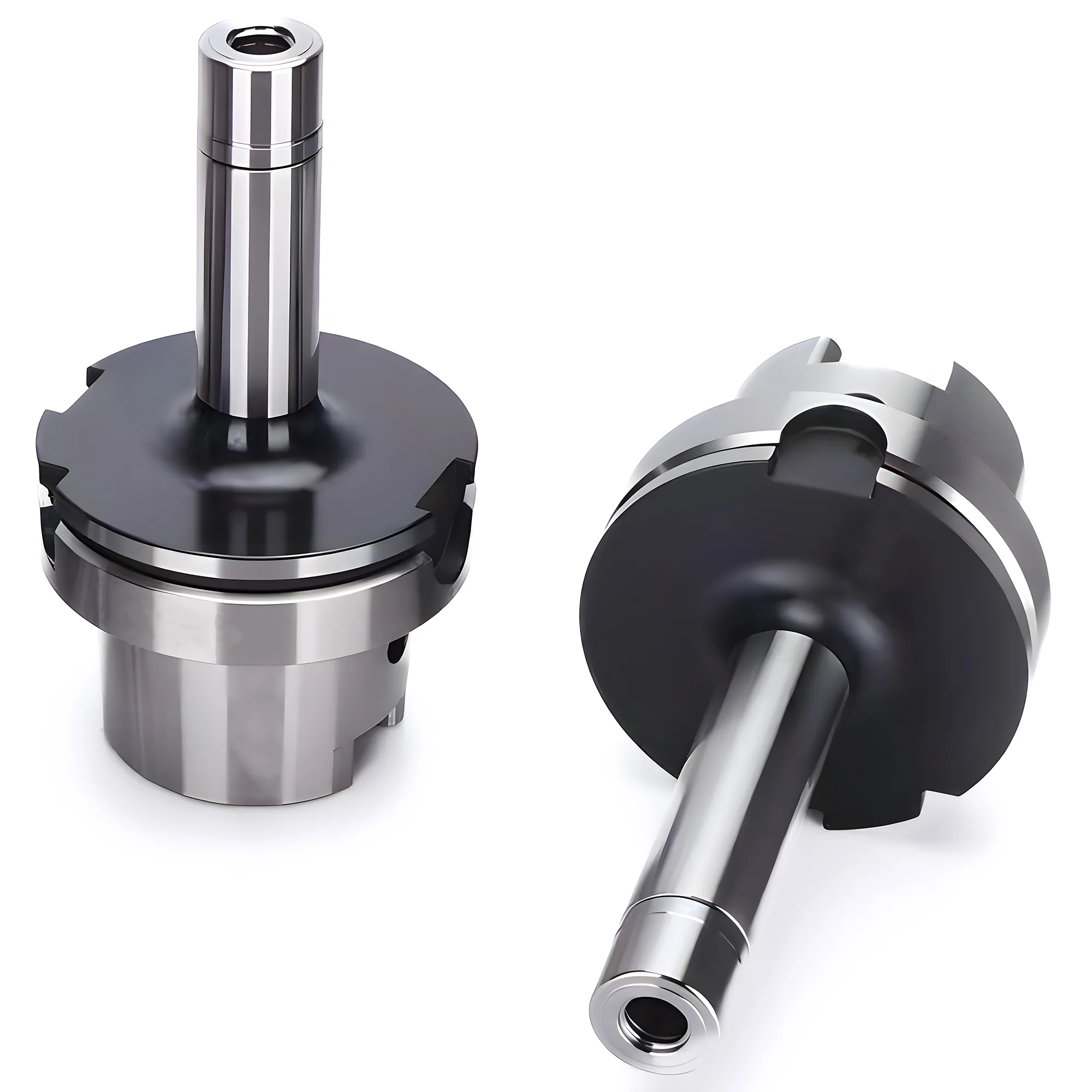

HSK-Werkzeughalter mit GSK-Spannzangenfutter

HSK-Spannzangenfutter GSK in acht Schäften — HSK32E, HSK40E, HSK50E, HSK40A, HSK50A, HSK63A, HSK100A und HSK63F — mit sechs Aufnahmegrößen für einen Spannbereich von 1 bis 25 mm. GSK ist das Aufnahmesystem, das der internationale Markt als SK führt, eine GSK16-Aufnahme wird also als SK16 angeboten — Aufnahme- und Spannzangenmaße vor dem Austausch gegen die Tabelle prüfen. Jede Aufnahme hält einen durchgehenden Spannbereich statt einer Bohrung je Durchmesser: GSK06 nimmt 1–6 mm, GSK25 nimmt 5–25 mm, und GSK10 und GSK16 führen die meisten Modelle. Die Schäfte sind Hohlschaftkegel nach DIN 69893, Körperdurchmesser 19,5 bis 55 mm, Auskraglänge 50 bis 200 mm — kurz für Steifigkeit, lang für den Zugriff in eine Tasche. Spannzangen werden separat verkauft; dies ist die Werkzeugaufnahme. Alle 78 Größen finden Sie in der Tabelle unten.

Variante wählen

Menge

MengenrabattAngebot anfragen →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Beim Checkout automatisch

Akzeptierte Zahlungen

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

HSK-Werkzeughalter mit GSK-Spannzangenfutter Spezifikationen 78 SKUs verfügbar

SKU	Price	Total	L (mm)	L1 (mm)	L2 (mm)	D (mm)	D1 (mm)	Range (mm)	FIG
HSK40A-GSK06-60	$45	$0	80	60	38	19.5	20	1~6	Fig.1
HSK40A-GSK10-75	$49	$0	95	75	53	27	27.5	1~10	Fig.1
HSK40A-GSK13-75	$50	$0	95	75	55	35	35.5	1~13	Fig.1
HSK40A-GSK16-80	$52	$0	100	80	60	40	40.5	1~16	Fig.1
HSK50A-GSK06-80	$57	$0	105	80	50	19.5	20	1~6	Fig.1
HSK50A-GSK10-80	$58	$0	105	80	51	27	27.5	1~10	Fig.1
HSK50A-GSK10-120	$65	$0	145	120	91	27	27.5	1~10	Fig.1
HSK50A-GSK13-80	$59	$0	105	80	53	35	35.5	1~13	Fig.1
HSK50A-GSK13-120	$67	$0	145	120	93	35	35.5	1~13	Fig.1
HSK50A-GSK16-80	$60	$0	105	80	53	40	40.5	1~16	Fig.1
HSK50A-GSK16-120	$68	$0	145	120	93	40	40.5	1~16	Fig.1
HSK63A-GSK06-70	$60	$0	102	70	39	19.5	20	1~6	Fig.1
HSK63A-GSK06-100	$67	$0	132	100	69	19.5	20	1~6	Fig.1
HSK63A-GSK06-130	$74	$0	162	130	99	19.5	20	1~6	Fig.1
HSK63A-GSK06-160	$80	$0	192	160	129	19.5	20	1~6	Fig.1
HSK63A-GSK10-70	$62	$0	102	70	40	27	27.5	1~10	Fig.1
HSK63A-GSK10-100	$69	$0	132	100	70	27	27.5	1~10	Fig.1
HSK63A-GSK10-130	$75	$0	162	130	100	27	27.5	1~10	Fig.1
HSK63A-GSK10-160	$82	$0	192	160	130	27	27.5	1~10	Fig.1
HSK63A-GSK10-200	$90	$0	232	200	170	27	27.5	1~10	Fig.1
HSK63A-GSK13-70	$63	$0	102	70	41	35	35.5	1~13	Fig.1
HSK63A-GSK13-100	$70	$0	132	100	71	35	35.5	1~13	Fig.1
HSK63A-GSK13-130	$77	$0	162	130	101	35	35.5	1~13	Fig.1
HSK63A-GSK13-160	$83	$0	192	160	131	35	35.5	1~13	Fig.1
HSK63A-GSK16-75	$66	$0	107	75	46	40	40.5	1~16	Fig.1
HSK63A-GSK16-100	$71	$0	132	100	71	40	40.5	1~16	Fig.1
HSK63A-GSK16-130	$78	$0	162	130	101	40	40.5	1~16	Fig.1
HSK63A-GSK16-160	$84	$0	192	160	131	40	40.5	1~16	Fig.1
HSK63A-GSK16-200	$93	$0	232	200	171	40	40.5	1~16	Fig.1
HSK63A-GSK20-90	$70	$0	122	90	62.5	48	48.5	3~20	Fig.1
HSK63A-GSK20-120	$77	$0	152	120	92.5	48	48.5	3~20	Fig.1
HSK63A-GSK20-160	$86	$0	192	160	132.5	48	48.5	3~20	Fig.1
HSK63A-GSK25-90	$72	$0	122	90	64	55	55.5	5~25	Fig.1
HSK63A-GSK25-120	$78	$0	152	120	94	55	55.5	5~25	Fig.1
HSK63A-GSK25-160	$87	$0	192	160	134	55	55.5	5~25	Fig.1
HSK100A-GSK06-100	$93	$0	150	100	59	19.5	20	1~6	Fig.1
HSK100A-GSK10-100	$95	$0	150	100	59	27	27.5	1~10	Fig.1
HSK100A-GSK10-130	$103	$0	180	130	89	27	27.5	1~10	Fig.1
HSK100A-GSK10-160	$110	$0	210	160	119	27	27.5	1~10	Fig.1
HSK100A-GSK10-200	$120	$0	250	200	159	27	27.5	1~10	Fig.1
HSK100A-GSK13-100	$97	$0	150	100	66	35	35.5	1~13	Fig.1
HSK100A-GSK13-130	$104	$0	180	130	96	35	35.5	1~13	Fig.1
HSK100A-GSK13-160	$112	$0	210	160	126	35	35.5	1~13	Fig.1
HSK100A-GSK16-100	$98	$0	150	100	66	40	40.5	1~16	Fig.1
HSK100A-GSK16-130	$105	$0	180	130	96	40	40.5	1~16	Fig.1
HSK100A-GSK16-160	$113	$0	210	160	126	40	40.5	1~16	Fig.1
HSK100A-GSK16-200	$123	$0	250	200	166	40	40.5	1~16	Fig.1
HSK100A-GSK20-130	$107	$0	180	130	96	48	48.5	3~20	Fig.1
HSK100A-GSK20-160	$115	$0	210	160	126	48	48.5	3~20	Fig.1
HSK100A-GSK20-200	$125	$0	250	200	166	48	48.5	3~20	Fig.1
HSK100A-GSK25-100	$101	$0	150	100	66	55	55.5	5~25	Fig.1
HSK100A-GSK25-130	$109	$0	180	130	96	55	55.5	5~25	Fig.1
HSK100A-GSK25-160	$116	$0	210	160	126	55	55.5	5~25	Fig.1
HSK100A-GSK25-200	$126	$0	250	200	166	55	55.5	5~25	Fig.1
HSK32E-GSK06-50	$36	$0	66	50	27	19.5	-	1~6	Fig.2
HSK32E-GSK10-60	$39	$0	76	60	37	27	-	1~10	Fig.2
HSK40E-GSK06-65	$43	$0	85	65	42	19.5	-	1~6	Fig.2
HSK40E-GSK10-65	$44	$0	85	65	42	27	-	1~10	Fig.2
HSK40E-GSK10-90	$48	$0	110	90	68	27	-	1~10	Fig.2
HSK40E-GSK16-80	$48	$0	100	80	60	40	-	1~16	Fig.2
HSK50E-GSK06-70	$51	$0	95	70	41	19.5	-	1~6	Fig.2
HSK50E-GSK10-70	$52	$0	95	70	41	27	-	1~10	Fig.2
HSK50E-GSK10-80	$54	$0	105	80	51	27	-	1~10	Fig.2
HSK50E-GSK10-100	$58	$0	125	100	71	27	-	1~10	Fig.2
HSK50E-GSK16-70	$55	$0	95	70	41	40	-	1~16	Fig.2
HSK50E-GSK16-80	$56	$0	105	80	51	40	-	1~16	Fig.2
HSK50E-GSK16-100	$60	$0	125	100	71	40	-	1~16	Fig.2
HSK63F-GSK10-70	$58	$0	95	70	40	27	-	1~10	Fig.3
HSK63F-GSK10-100	$63	$0	125	100	70	27	-	1~10	Fig.3
HSK63F-GSK10-150	$74	$0	175	150	120	27	-	1~10	Fig.3
HSK63F-GSK13-70	$59	$0	95	70	41	35	-	1~13	Fig.3
HSK63F-GSK13-100	$65	$0	125	100	71	35	-	1~13	Fig.3
HSK63F-GSK13-150	$75	$0	175	150	121	35	-	1~13	Fig.3
HSK63F-GSK16-70	$60	$0	95	70	41	40	-	1~16	Fig.3
HSK63F-GSK16-100	$66	$0	125	100	71	40	-	1~16	Fig.3
HSK63F-GSK16-150	$76	$0	175	150	121	40	-	1~16	Fig.3
HSK63F-GSK20-80	$63	$0	105	80	52.5	48	-	3~20	Fig.3
HSK63F-GSK20-100	$67	$0	125	100	72.5	48	-	3~20	Fig.3

Ausgewählte Artikel

0 × $0

Zwischensumme

Gesamtbetrag

$0 USD

HSK-Werkzeughalter mit GSK-Spannzangenfutter Merkmale

Acht Schaftformen in HSK-A, HSK-E und HSK-F, 78 Modelle

Sechs Aufnahmegrößen, GSK06 bis GSK25, Spannbereich 1 bis 25 mm

Ein durchgehender Spannbereich je Aufnahme statt einer Bohrung je Durchmesser

HSK-E- und HSK63F-Schäfte für Hochgeschwindigkeits- und Oberfräsenspindeln

GSK-Aufnahmen entsprechen den SK-Spannzangengrößen — Maße prüfen

Hohlschaftkegel nach DIN 69893

Körperdurchmesser 19,5 bis 55 mm, Auskraglänge 50 bis 200 mm

Spannzangen separat erhältlich

Zur professionellen Referenz

Technische Zeichnung

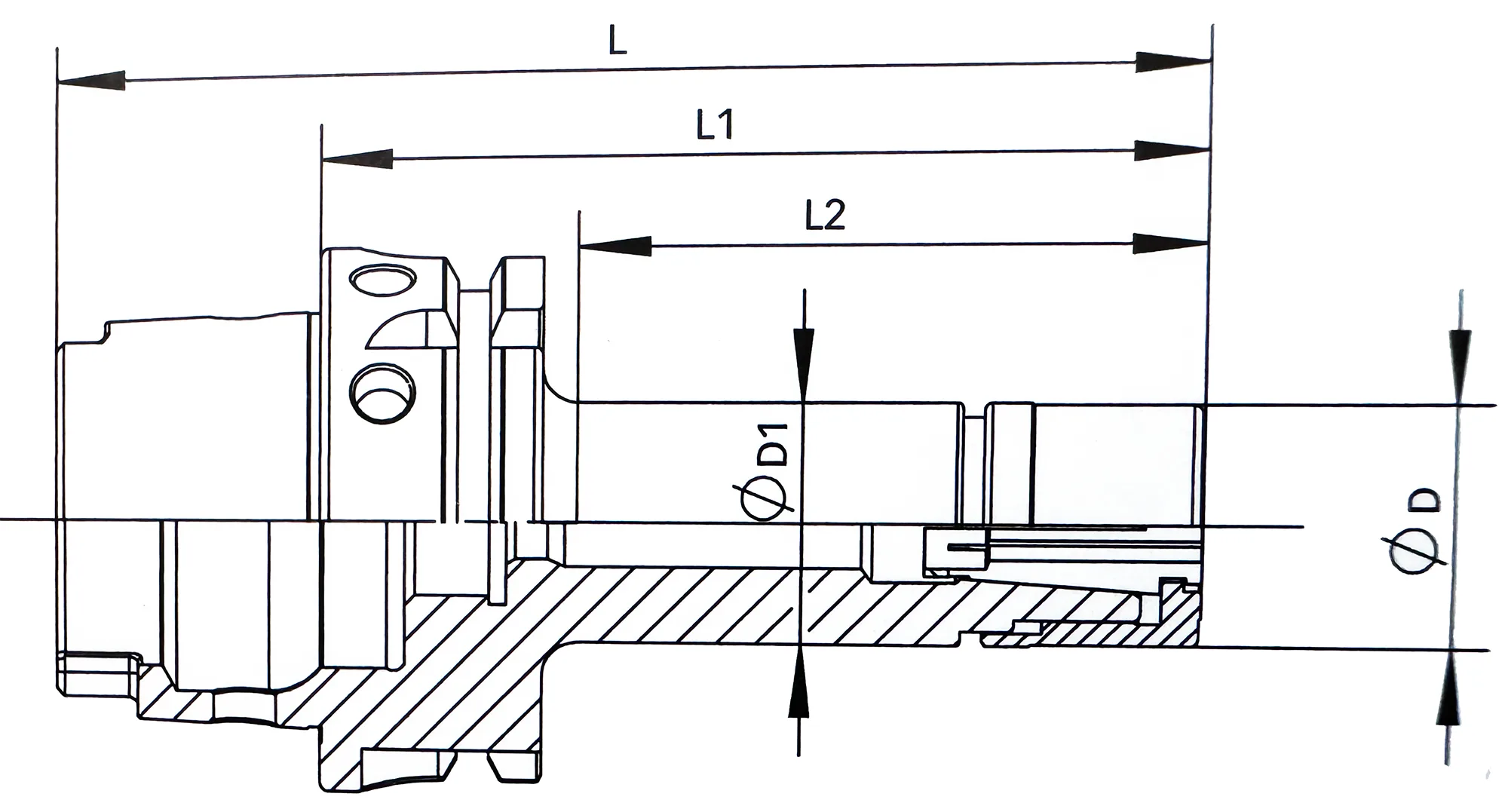

Fig.1

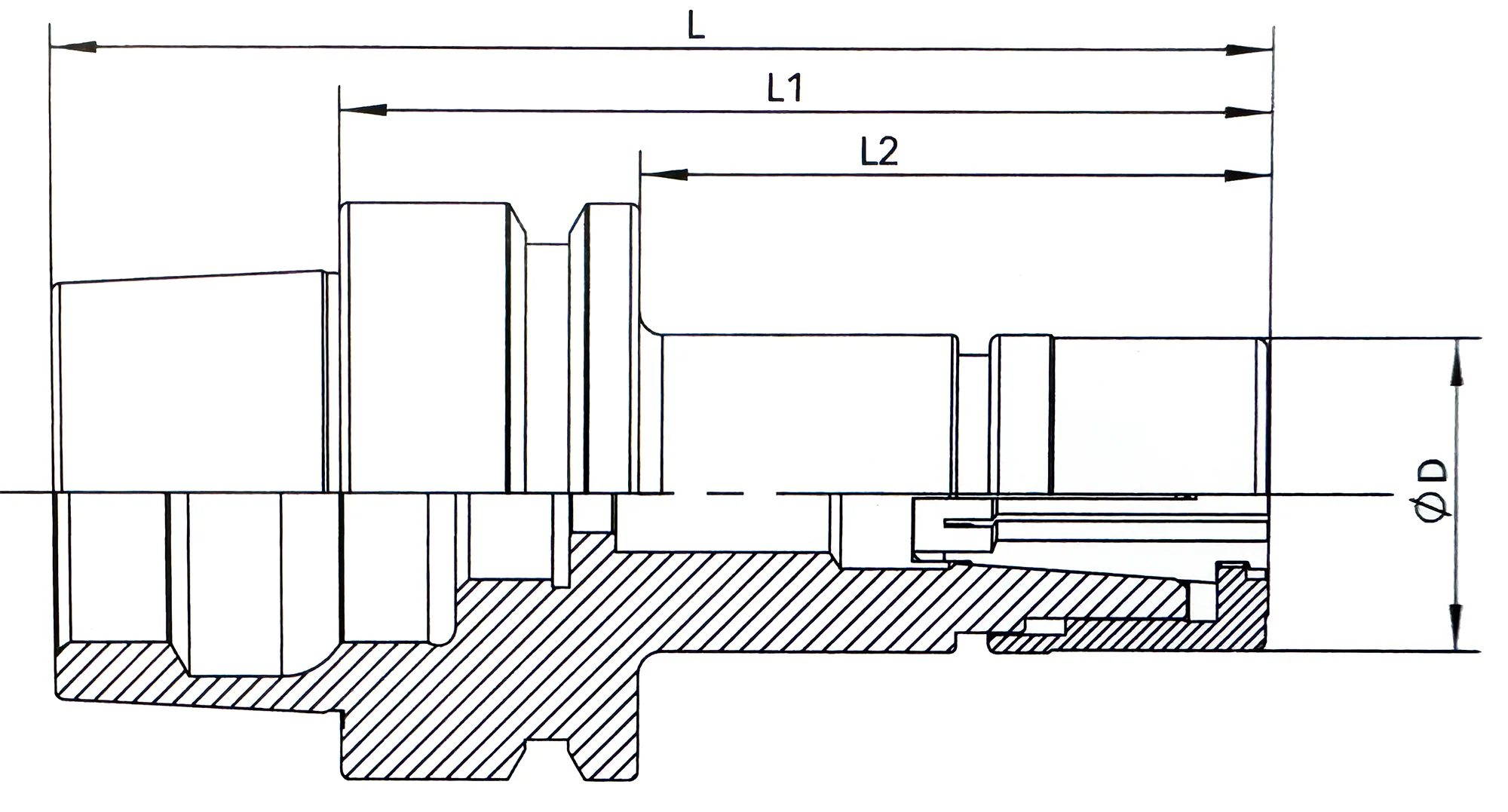

Fig.2

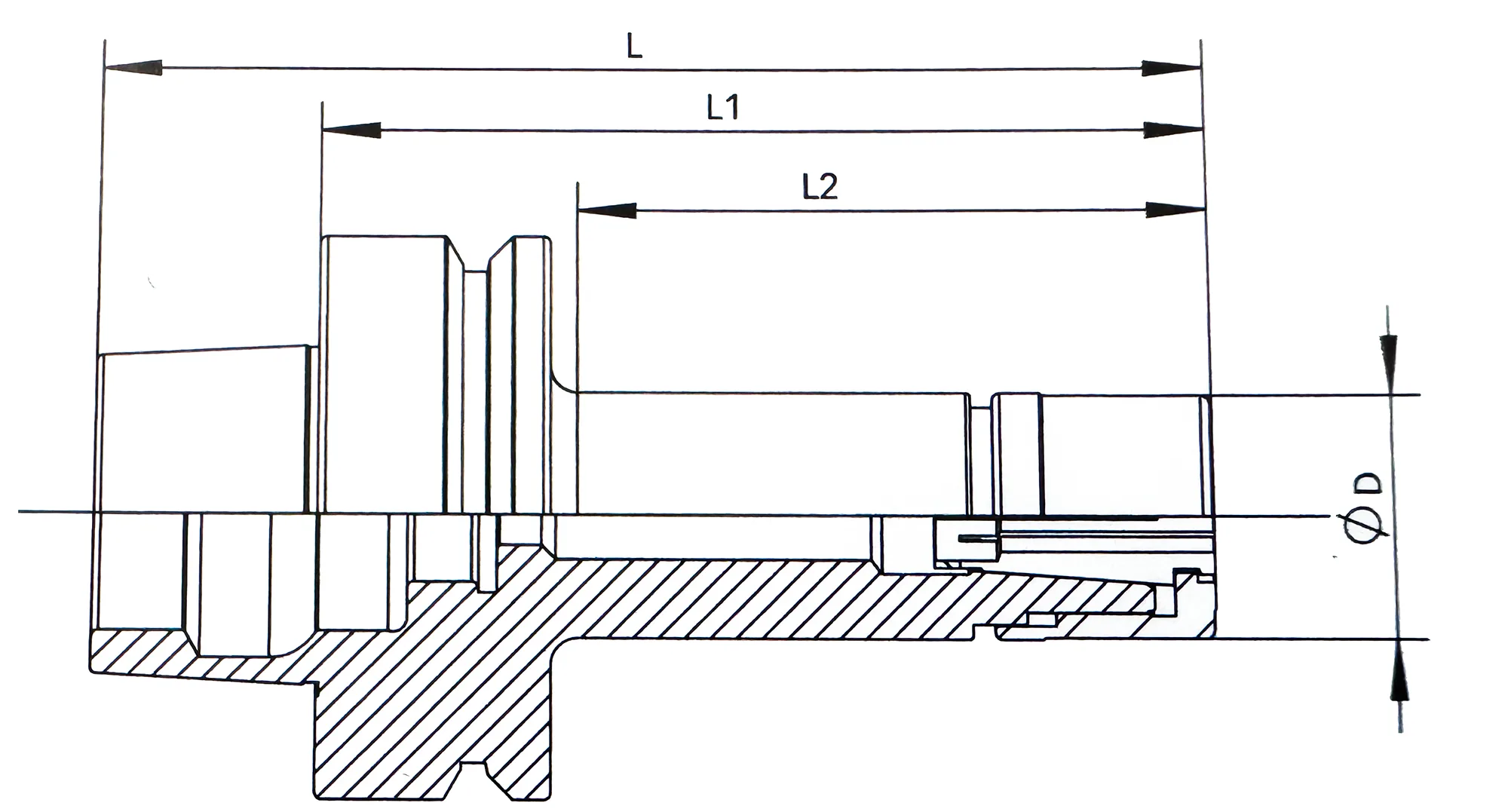

Fig.3
