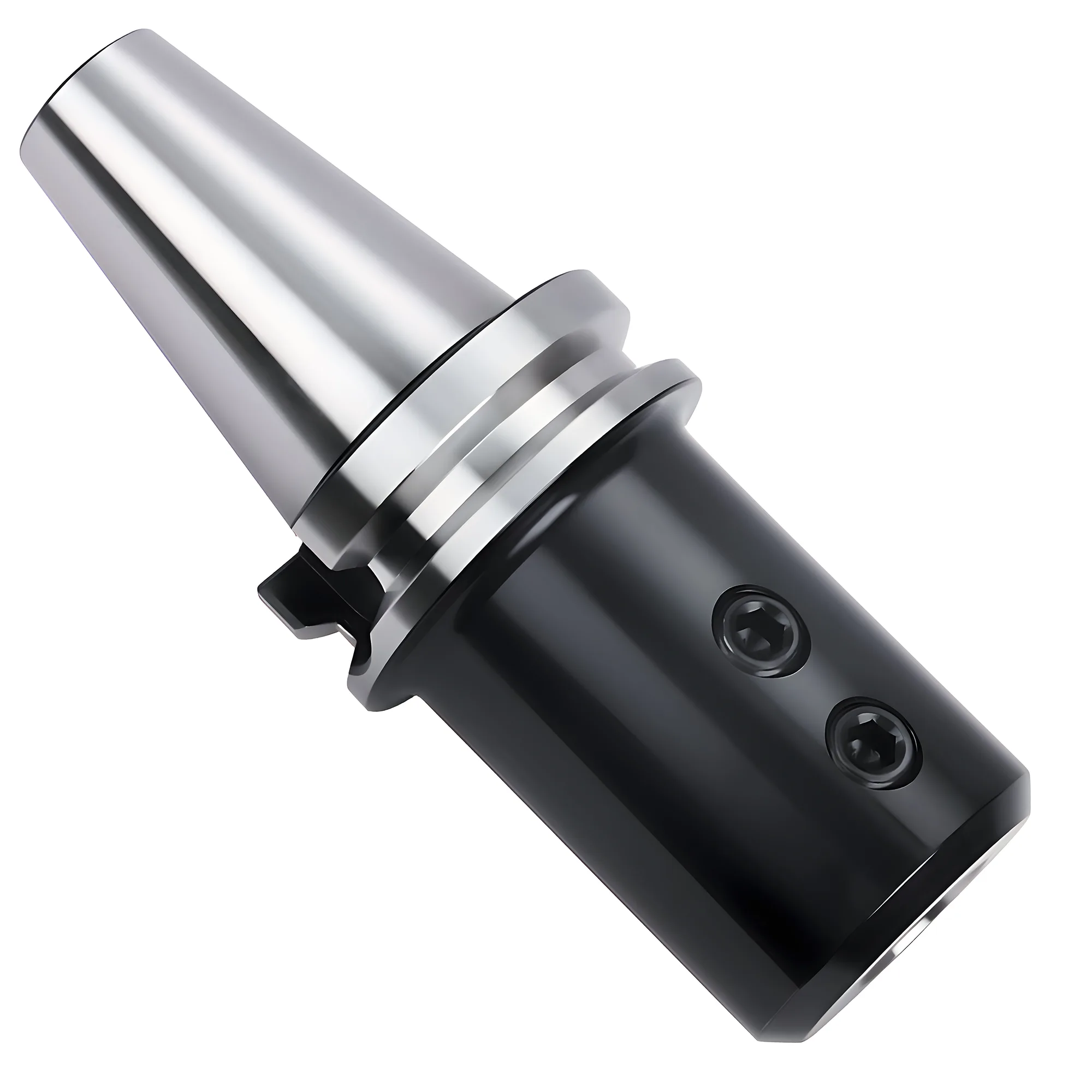

BT-Werkzeughalter mit SLN-Seitenspannung

BT-Werkzeughalter mit SLN-Seitenspannung für zylindrische Schäfte, 6 bis 25 mm bei BT30, 6 bis 42 mm bei BT40 und 6 bis 50,8 mm bei BT50, mit H5-Bohrung. Eine gehärtete Schraube drückt auf die Weldon-Fläche des Schafts, das Antriebsdrehmoment geht also über Stahl auf Stahl statt über Reibung — deshalb hält eine Seitenklemmaufnahme den Fräser noch im Schruppschnitt, wenn ein Spannzangenfutter bereits zu rutschen beginnt. Der Kegel ist nach MAS 403 BT geschliffen. Die Einstelllängen reichen von 75 bis 350 mm, und die Klemmschraube ist auf die Bohrung abgestimmt, von M6 bei der kleinsten bis M20 bei 50,8 mm. Der Kompromiss ist eine Schaftgröße je Aufnahme: Sie kaufen eine Aufnahme je Schaftfräserdurchmesser und bekommen dafür ein Werkzeug, das unter Last nicht auswandert. Der Anzugsbolzen wird separat bestellt.

Variante wählen

Menge

MengenrabattAngebot anfragen →

$1k+

$3k+

$8k+

12%

$15k+

15%

$30k+

18%

$50k+

Beim Checkout automatisch

Zusammen gekauft

Akzeptierte Zahlungen

Visa

MasterCard

American Express

Discover

Apple Pay

Google Pay

PayPal

Bank Transfer (TT)

BT-Werkzeughalter mit SLN-Seitenspannung Spezifikationen 76 SKUs verfügbar

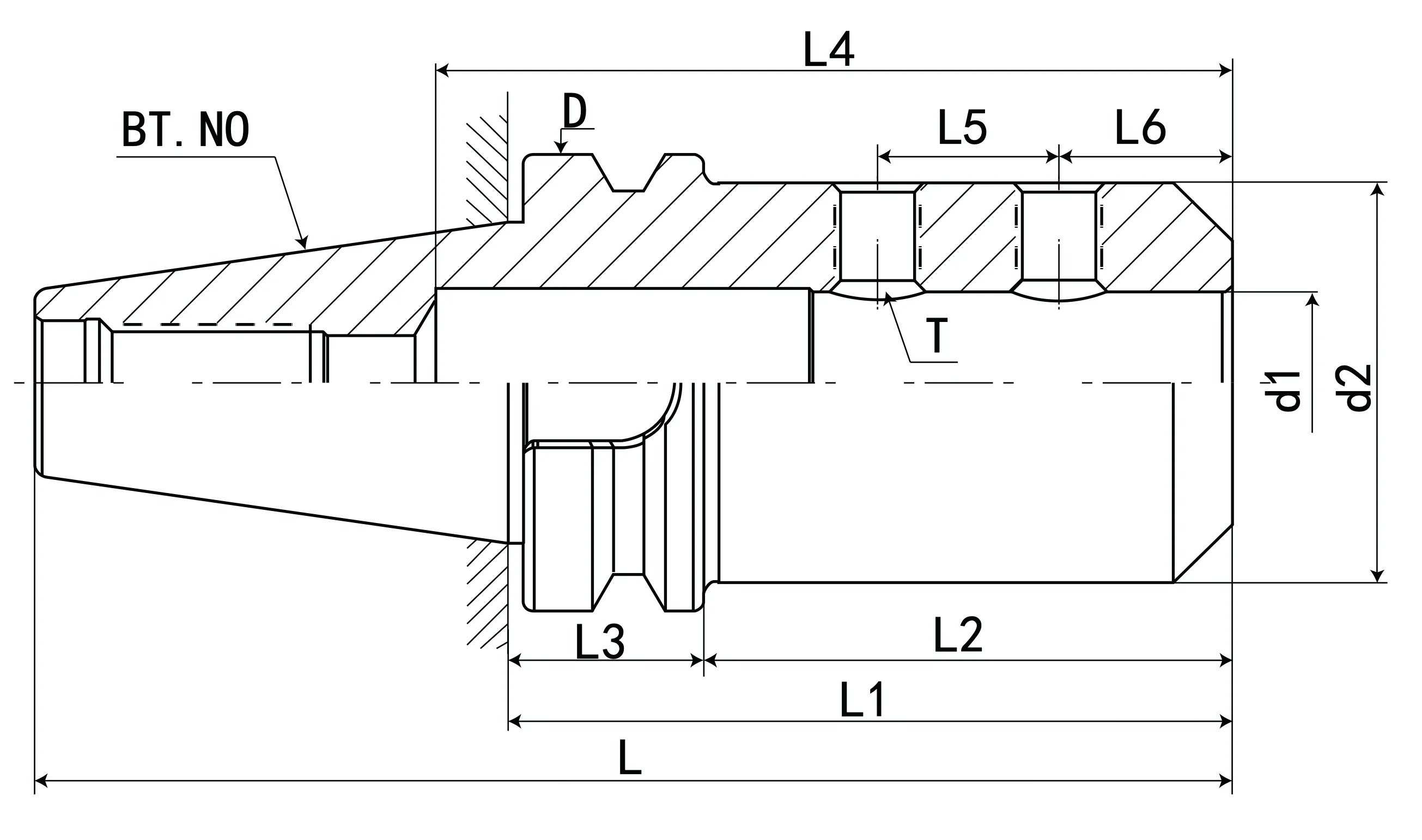

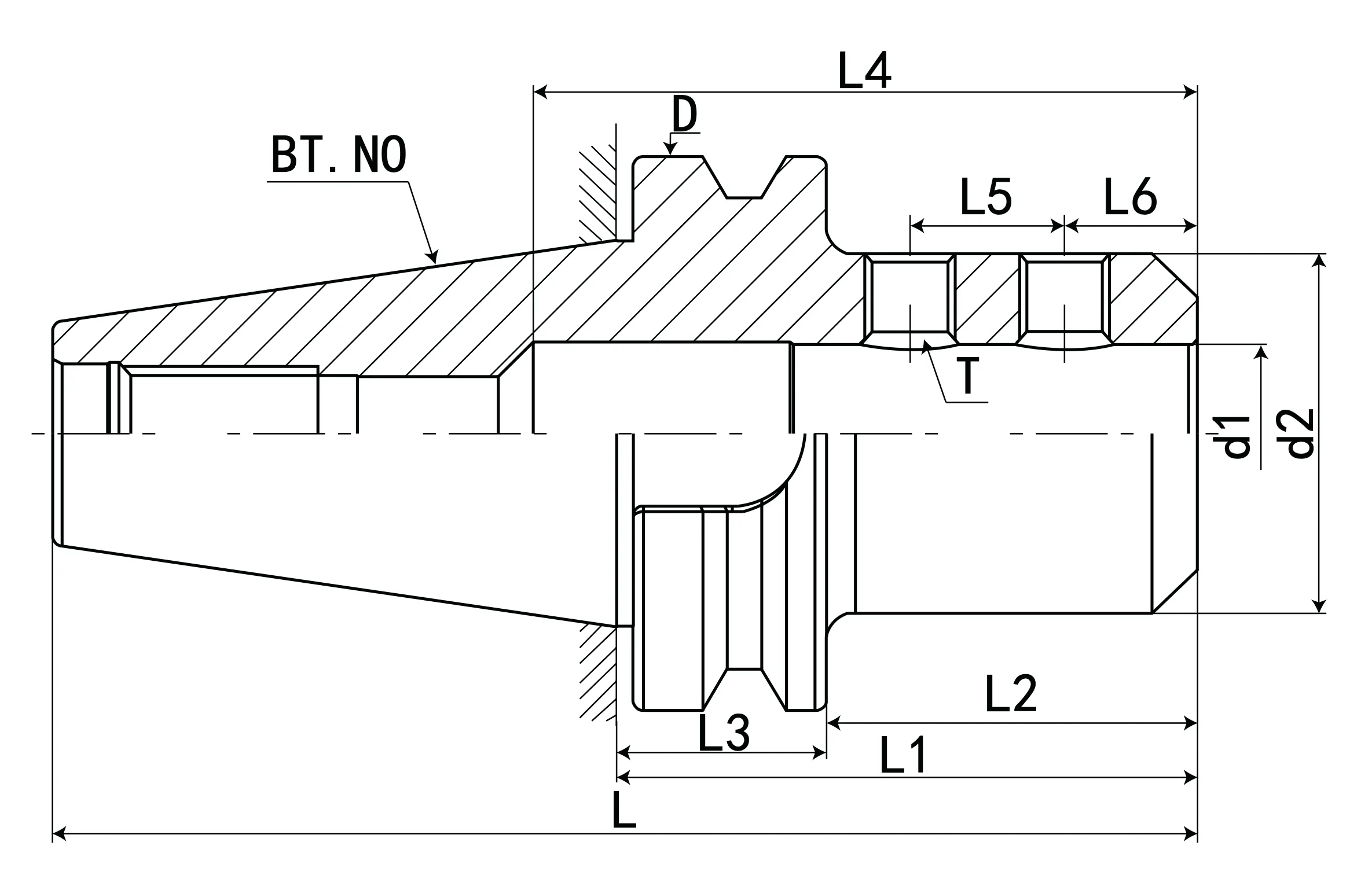

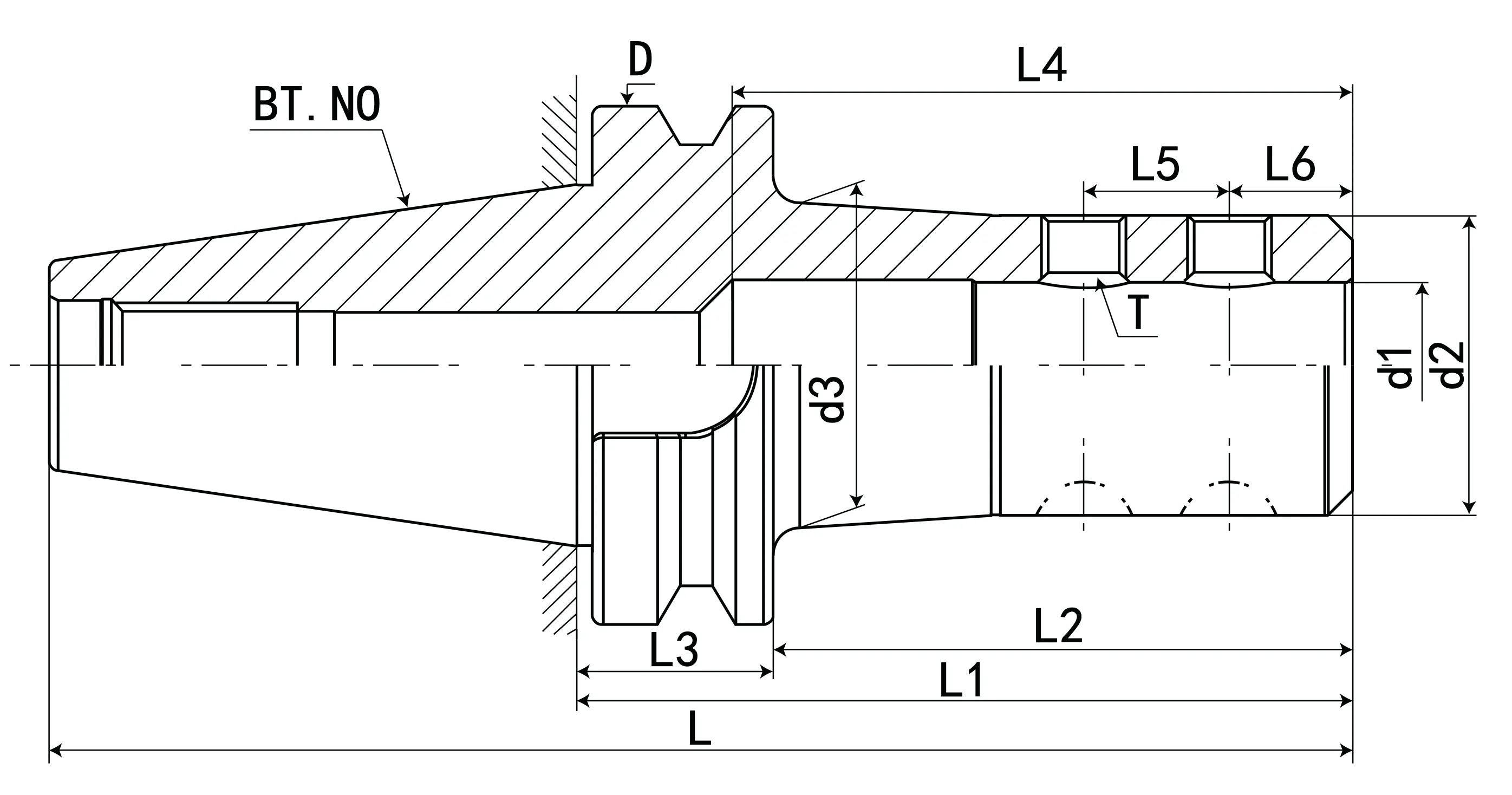

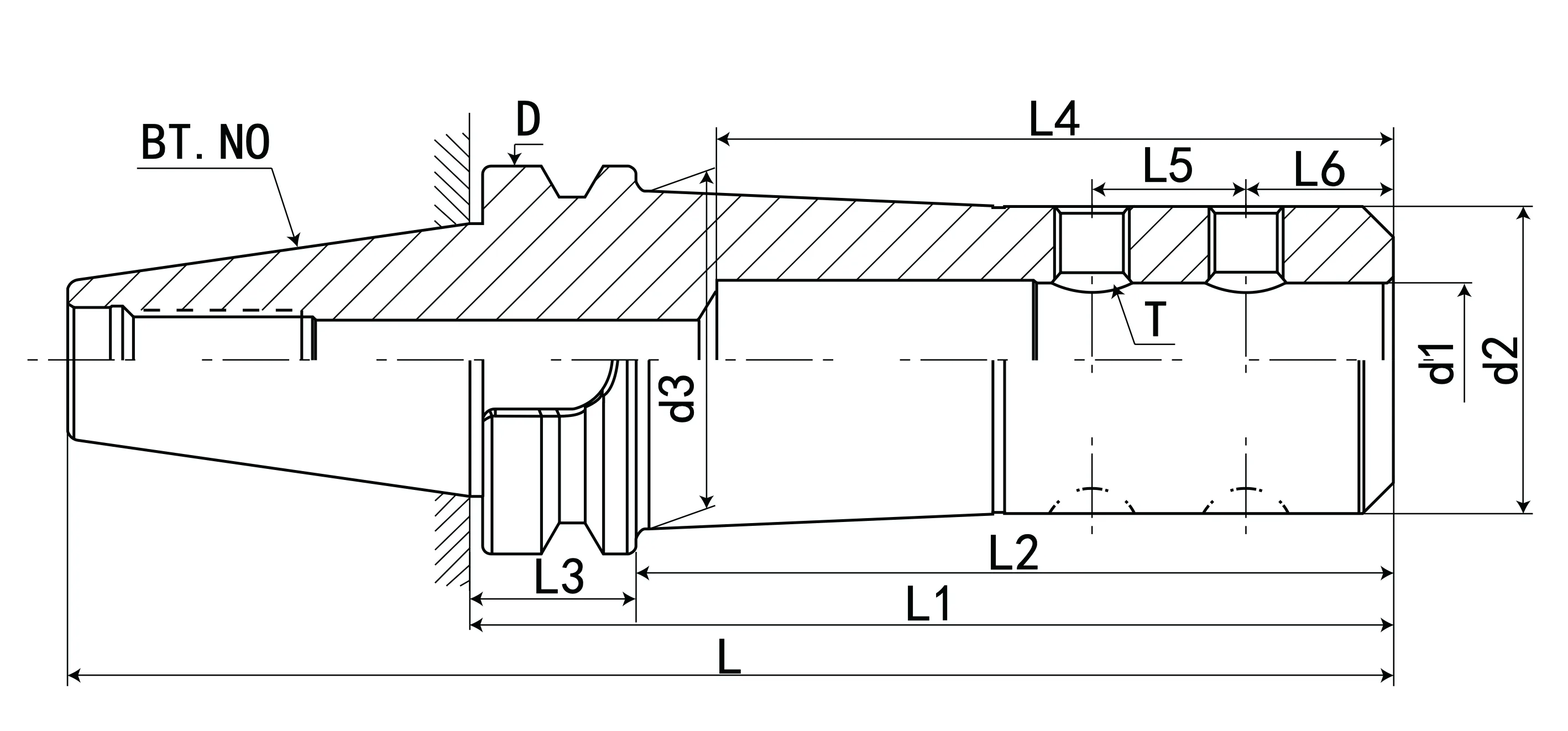

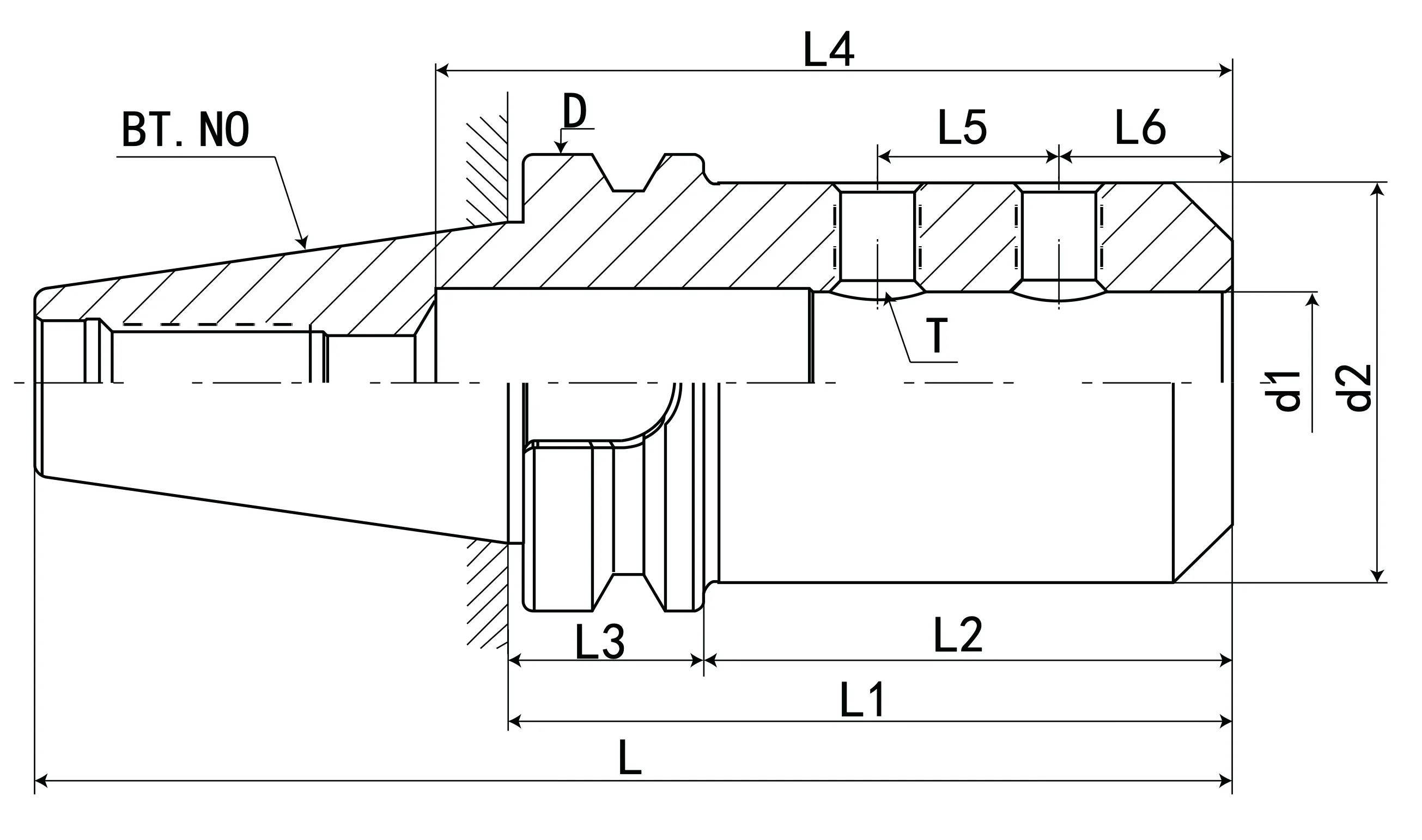

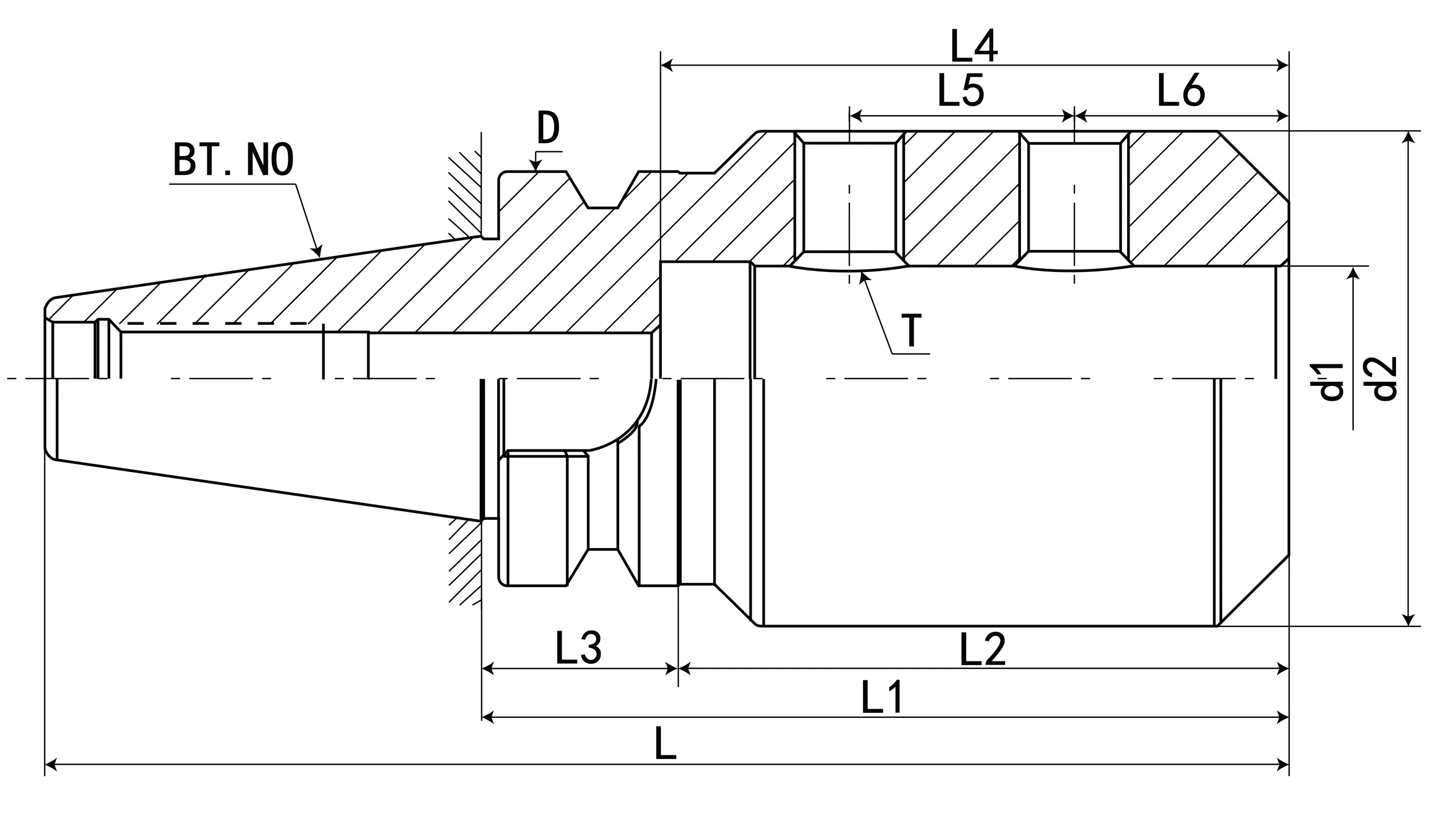

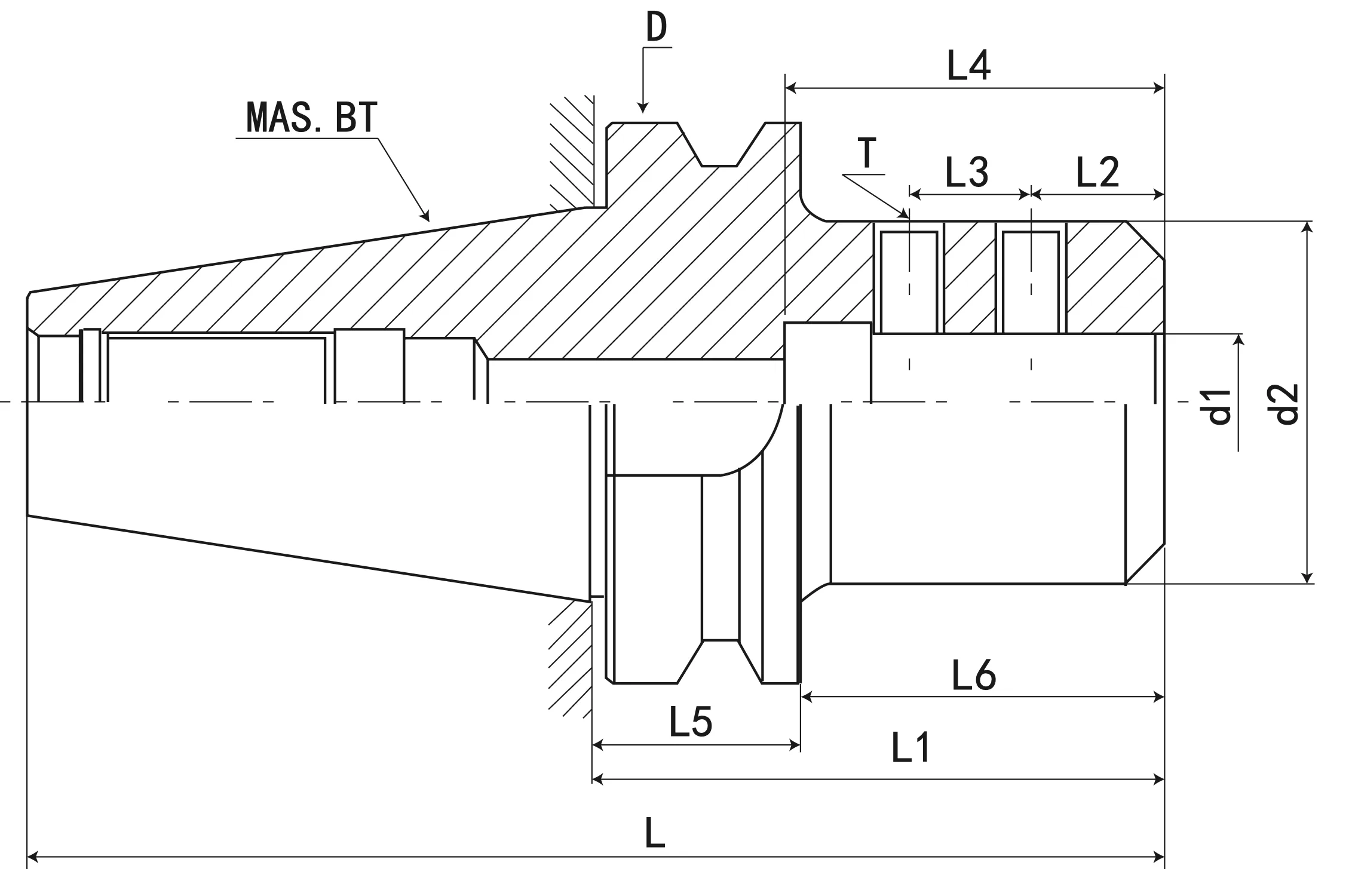

SKU	Price	Total	L	L1	L2	L3	L4	L5	L6	D	d1	d2	T	d3	FIG
BT30-SLN6-75	$19	$0	123.4	75	53	22	50	10	12	46	6	25	M6	-	Fig.1
BT30-SLN8-75	$19	$0	123.4	75	53	22	50	12	14	46	8	28	M8	-	Fig.1
BT30-SLN10-75	$19	$0	123.4	75	53	22	55	14	15	46	10	32	M10	-	Fig.1
BT30-SLN12-75	$19	$0	123.4	75	53	22	60	16	20	46	12	40	M10	-	Fig.1
BT30-SLN16-75	$19	$0	123.4	75	53	22	60	18	22	46	16	45	M10	-	Fig.1
BT30-SLN16-90	$20	$0	138.4	90	68	22	60	18	22	46	16	45	M10	-	Fig.1
BT30-SLN20-80	$20	$0	128.4	80	58	22	70	20	25	46	20	50	M12	-	Fig.2
BT30-SLN20-90	$20	$0	138.4	90	68	22	70	20	25	46	20	50	M12	-	Fig.2
BT30-SLN25-90	$20	$0	138.4	90	68	22	70	25	24	46	25	55	M12	-	Fig.2
BT40-SLN6-75	$22	$0	140.4	75	48	27	50	10	12	63	6	25	M6	-	Fig.3
BT40-SLN8-75	$22	$0	140.4	75	48	27	50	12	14	63	8	28	M8	-	Fig.3
BT40-SLN8-100	$22	$0	165.4	100	73	27	50	12	14	63	8	28	M8	-	Fig.3
BT40-SLN10-75	$22	$0	140.4	75	48	27	55	14	15	63	10	35	M10	-	Fig.3
BT40-SLN10-100	$22	$0	165.4	100	73	27	55	14	15	63	10	35	M10	-	Fig.3
BT40-SLN12-75	$22	$0	140.4	75	48	27	60	16	20	63	12	40	M10	-	Fig.3
BT40-SLN12-100	$22	$0	165.4	100	73	27	60	16	20	63	12	40	M10	-	Fig.3
BT40-SLN16-90	$22	$0	155.4	90	63	27	100	18	22	63	16	45	M12	-	Fig.3
BT40-SLN16-100	$22	$0	165.4	100	73	27	100	18	22	63	16	45	M12	-	Fig.3
BT40-SLN16-150	$31	$0	215.4	150	123	27	100	18	22	63	16	38	M10	45	Fig.4
BT40-SLN16-200	$50	$0	265.4	200	173	27	100	18	22	63	16	38	M10	45	Fig.4
BT40-SLN20-90	$22	$0	155.4	90	63	27	100	20	25	63	20	50	M12	-	Fig.3
BT40-SLN20-100	$22	$0	165.4	100	73	27	100	20	25	63	20	50	M12	-	Fig.3
BT40-SLN20-150	$31	$0	215.4	150	123	27	100	20	25	63	20	45	M12	50	Fig.4
BT40-SLN20-200	$50	$0	265.4	200	173	27	100	20	25	63	20	45	M12	50	Fig.4
BT40-SLN25-90	$22	$0	155.4	90	63	27	110	25	24	63	25	55	M12	-	Fig.3
BT40-SLN25-100	$22	$0	165.4	100	73	27	110	25	24	63	25	55	M12	-	Fig.3
BT40-SLN25-150	$31	$0	215.4	150	123	27	110	25	24	63	25	50	M12	55	Fig.4
BT40-SLN25-200	$43	$0	265.4	200	173	27	110	25	24	63	25	50	M12	55	Fig.4
BT40-SLN32-100	$22	$0	165.4	100	73	27	120	28	24	63	32	65	M16	-	Fig.3
BT40-SLN32-150	$31	$0	215.4	150	123	27	120	28	24	63	32	58	M16	63	Fig.4
BT40-SLN32-200	$50	$0	265.4	200	173	27	120	28	24	63	32	58	M16	63	Fig.4
BT40-SLN40-105	$26	$0	170.4	105	78	27	120	32	30	63	40	73	M16	-	Fig.3
BT40-SLN40-150	$37	$0	215.4	150	123	27	120	32	30	63	40	73	M16	-	Fig.3
BT40-SLN40-200	$54	$0	265.4	200	173	27	120	32	30	63	40	73	M16	-	Fig.4
BT40-SLN42-110	$27	$0	175.4	110	83	27	120	32	30	63	42	73	M16	-	Fig.3
BT50-SLN6-100	$43	$0	201.8	100	62	38	50	10	12	100	6	25	M6	-	Fig.5
BT50-SLN8-100	$43	$0	201.8	100	62	38	50	12	14	100	8	28	M8	-	Fig.5
BT50-SLN10-100	$43	$0	201.8	100	62	38	55	14	15	100	10	35	M10	-	Fig.5
BT50-SLN12-100	$43	$0	201.8	100	62	38	60	16	20	100	12	40	M10	-	Fig.5
BT50-SLN16-100	$43	$0	201.8	100	62	38	100	18	22	100	16	45	M10	-	Fig.5
BT50-SLN16-150	$57	$0	251.8	150	112	38	100	18	22	100	16	38	M10	45	Fig.6
BT50-SLN16-200	$65	$0	301.8	200	162	38	100	18	22	100	16	38	M10	45	Fig.6
BT50-SLN16-250	$91	$0	351.8	250	212	38	100	18	22	100	16	38	M10	45	Fig.6
BT50-SLN16-300	$108	$0	401.8	300	262	38	100	18	22	100	16	38	M10	45	Fig.6
BT50-SLN20-100	$43	$0	201.8	100	62	38	100	20	25	100	20	50	M12	-	Fig.5
BT50-SLN20-150	$57	$0	251.8	150	112	38	100	20	25	100	20	45	M12	50	Fig.6
BT50-SLN20-200	$65	$0	301.8	200	162	38	100	20	25	100	20	45	M12	50	Fig.6
BT50-SLN20-250	$91	$0	351.8	250	212	38	100	20	25	100	20	45	M12	50	Fig.6
BT50-SLN20-300	$108	$0	401.8	300	262	38	100	20	25	100	20	45	M12	50	Fig.6
BT50-SLN25-100	$43	$0	201.8	100	62	38	110	25	24	100	25	60	M12	-	Fig.5
BT50-SLN25-150	$57	$0	251.8	150	112	38	110	25	24	100	25	50	M12	55	Fig.6
BT50-SLN25-200	$65	$0	301.8	200	162	38	110	25	24	100	25	50	M12	55	Fig.6
BT50-SLN25-250	$91	$0	351.8	250	212	38	110	25	24	100	25	50	M12	55	Fig.6
BT50-SLN25-300	$108	$0	401.8	300	262	38	110	25	24	100	25	50	M12	55	Fig.6
BT50-SLN25-350	$140	$0	451.8	350	312	38	110	25	24	100	25	50	M12	55	Fig.6
BT50-SLN32-105	$46	$0	206.8	105	24	28	120	38	67	100	32	65	M16	-	Fig.7

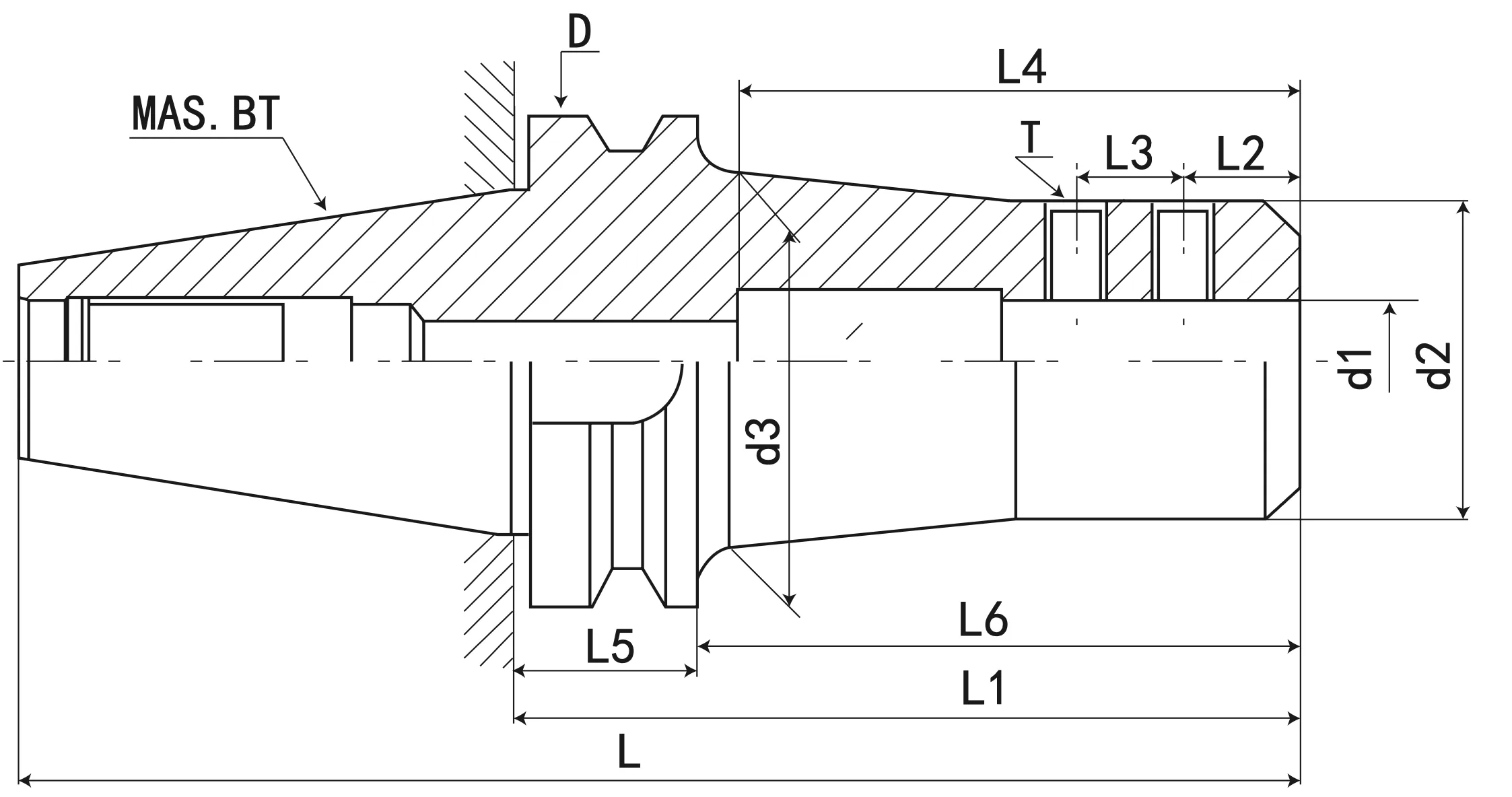

BT50-SLN32-150	$57	$0	251.8	150	24	28	120	38	112	100	32	58	M16	63	Fig.8
BT50-SLN32-200	$65	$0	301.8	200	24	28	120	38	162	100	32	58	M16	63	Fig.8
BT50-SLN32-250	$91	$0	351.8	250	24	28	120	38	212	100	32	58	M16	63	Fig.8
BT50-SLN32-300	$108	$0	401.8	300	24	28	120	38	262	100	32	58	M16	63	Fig.8
BT50-SLN32-350	$140	$0	451.8	350	24	28	120	38	312	100	32	58	M16	63	Fig.8
BT50-SLN40-115	$54	$0	216.8	115	30	32	120	38	77	100	40	80	M20	-	Fig.7
BT50-SLN40-150	$62	$0	251.8	150	30	32	120	38	112	100	40	70	M16	75	Fig.8
BT50-SLN40-200	$71	$0	301.8	200	30	32	120	38	162	100	40	70	M16	75	Fig.8
BT50-SLN40-250	$91	$0	351.8	250	30	32	120	38	212	100	40	70	M16	75	Fig.8
BT50-SLN40-300	$122	$0	401.8	300	30	32	120	38	262	100	40	70	M16	75	Fig.8
BT50-SLN40-350	$147	$0	451.8	350	30	32	120	38	312	100	40	70	M16	75	Fig.8
BT50-SLN42-120	$57	$0	221.8	120	30	32	120	38	82	100	42	80	M20	-	Fig.7
BT50-SLN42-150	$62	$0	251.8	150	30	32	120	38	112	100	42	75	M20	80	Fig.7
BT50-SLN42-200	$71	$0	301.8	200	30	32	120	38	162	100	42	75	M20	80	Fig.7
BT50-SLN50-120	$65	$0	221.8	120	35	35	120	38	82	100	50	90	M20	-	Fig.7
BT50-SLN50-150	$82	$0	251.8	150	35	35	120	38	112	100	50	85	M20	90	Fig.7
BT50-SLN50-200	$93	$0	301.8	200	35	35	120	38	162	100	50	85	M20	90	Fig.7
BT50-SLN50.8-120	$71	$0	221.8	120	35	35	120	38	82	100	50.8	90	M20	-	Fig.7
BT50-SLN50.8-150	$88	$0	251.8	150	35	35	120	38	112	100	50.8	85	M20	90	Fig.7
BT50-SLN50.8-200	$99	$0	301.8	200	35	35	120	38	162	100	50.8	85	M20	90	Fig.7
