Zentrierbohrer

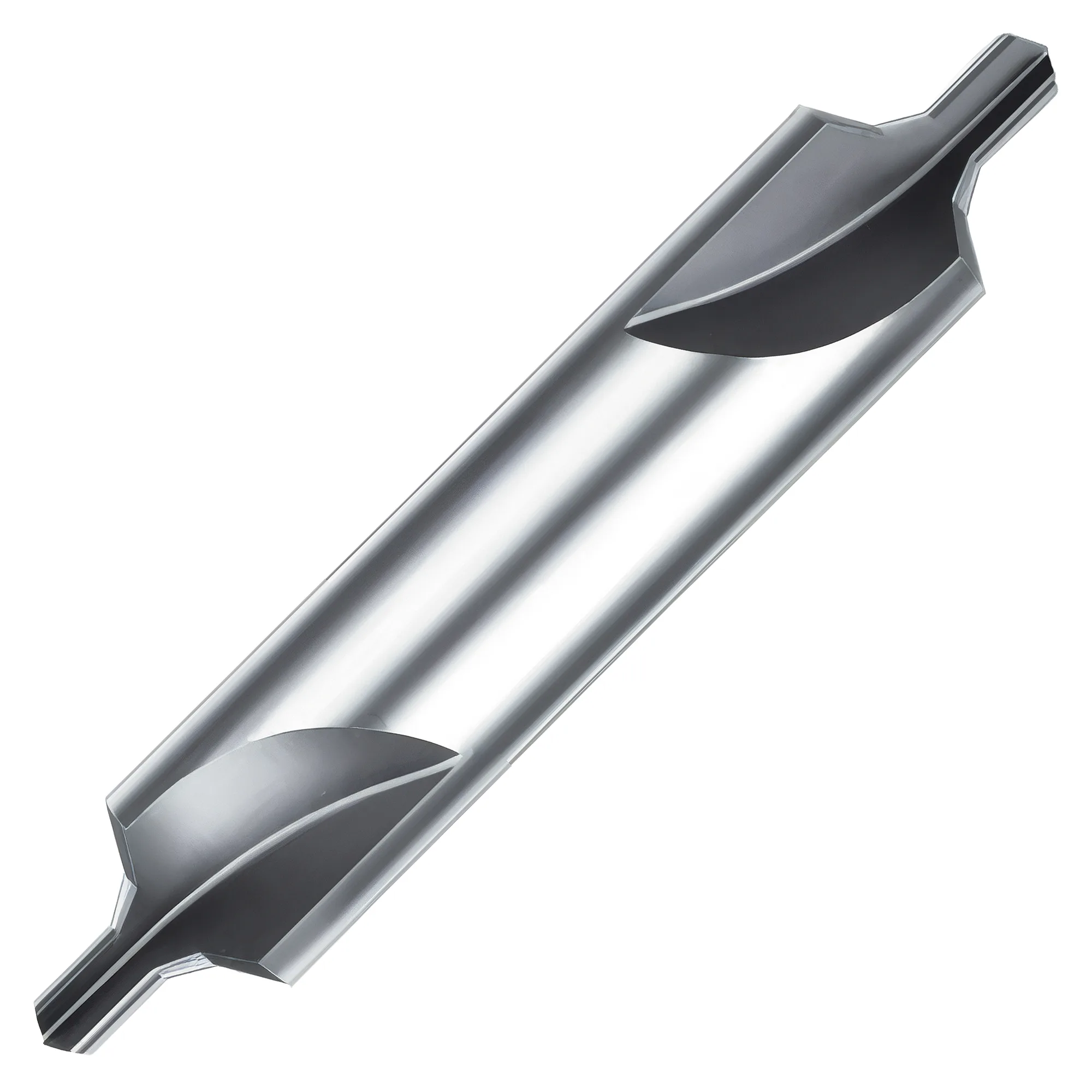

Zentrierbohrer (kombinierter Bohrer und Senker) zum Anlegen von Zentrierbohrungen in Werkstücken. Verfügbar in DIN 333 (metrisch) und ANSI/ASME B94.11 (zöllig). Typ A: kompakter Körper mit kleinerem Senkeintritt für leichte bis mittlere Bearbeitung. Typ B: größerer Körperdurchmesser mit Senker für erhöhte Steifigkeit und tiefere Bohrungen. 60°-Spitzenwinkel. Material: HSS Standard, HSS-E oder VHM optional. Metrisch 1–8 mm, zöllig #0–#8, #11–#18.
Stückpreis:
2.00 USDMengenrabatt
Bestellwert
1000 + USD
Rabatt
3% Rabatt
Bestellwert
3000 + USD
Rabatt
5% Rabatt
Bestellwert
8000 + USD
Rabatt
8% Rabatt
Bestellwert
15000 + USD
Rabatt
12% Rabatt
Bestellwert
30000 + USD
Rabatt
15% Rabatt
Bestellwert
50000 + USD
Rabatt
18% Rabatt
Rabatte werden beim Checkout automatisch basierend auf dem Bestellwert angewendet.
Verfügbare Lager
Fertigung in China
Lagerbestand & Produktion verfügbar
Akzeptierte Zahlungen
Spezifikationen
| Cart+ | SKU | Price | Quantity | Total | Body Diameter D | Drill Diameter d | Drill Length l | Total Length L | Drill Diameter d1 | FIG |
|---|---|---|---|---|---|---|---|---|---|---|
A-HSS-1 | $2 | $0 | 3.15 mm | 1 mm | 1.3 mm | 31.5 mm | - | Fig.1 | ||
A-HSS-1.25 | $2.5 | $0 | 3.15 mm | 1.25 mm | 1.6 mm | 31.5 mm | - | Fig.1 | ||
A-HSS-1.6 | $2.5 | $0 | 4 mm | 1.6 mm | 2 mm | 35.5 mm | - | Fig.1 | ||
A-HSS-2 | $3 | $0 | 5 mm | 2 mm | 2.5 mm | 40 mm | - | Fig.1 | ||
A-HSS-2.5 | $3 | $0 | 6.3 mm | 2.5 mm | 3.1 mm | 45 mm | - | Fig.1 | ||
A-HSS-3.15 | $3.5 | $0 | 8 mm | 3.15 mm | 3.9 mm | 50 mm | - | Fig.1 | ||
A-HSS-4 | $4 | $0 | 10 mm | 4 mm | 5 mm | 56 mm | - | Fig.1 | ||
A-HSS-5 | $4 | $0 | 12.5 mm | 5 mm | 6.3 mm | 63 mm | - | Fig.1 | ||
A-HSS-6.3 | $4.5 | $0 | 16 mm | 6.3 mm | 8 mm | 71 mm | - | Fig.1 | ||
A-HSS-8 | $5 | $0 | 20 mm | 8 mm | 10 mm | 80 mm | - | Fig.1 | ||
B-HSS-1 | $2 | $0 | 4 mm | 1 mm | 1.3 mm | 35.5 mm | 2.12 mm | Fig.2 | ||
B-HSS-1.25 | $2.5 | $0 | 5 mm | 1.25 mm | 1.6 mm | 40 mm | 2.65 mm | Fig.2 | ||
B-HSS-1.6 | $2.5 | $0 | 6.3 mm | 1.6 mm | 2 mm | 45 mm | 3.35 mm | Fig.2 | ||
B-HSS-2 | $3 | $0 | 8 mm | 2 mm | 2.5 mm | 50 mm | 4.25 mm | Fig.2 | ||
B-HSS-2.5 | $3 | $0 | 10 mm | 2.5 mm | 3.1 mm | 56 mm | 5.3 mm | Fig.2 | ||
B-HSS-3.15 | $3.5 | $0 | 11.2 mm | 3.15 mm | 3.9 mm | 60 mm | 6.7 mm | Fig.2 | ||
B-HSS-4 | $4 | $0 | 14 mm | 4 mm | 5 mm | 67 mm | 8.5 mm | Fig.2 | ||
B-HSS-5 | $4 | $0 | 18 mm | 5 mm | 6.3 mm | 75 mm | 10.6 mm | Fig.2 | ||
B-HSS-6.3 | $4.5 | $0 | 20 mm | 6.3 mm | 8 mm | 80 mm | 13.2 mm | Fig.2 | ||
B-HSS-8 | $5 | $0 | 25 mm | 8 mm | 10.1 mm | 100 mm | 17 mm | Fig.2 | ||
A-HSS-0I | $2 | $0 | 1/8" | 1/32" | 0.038" | 1-1/8" | - | Fig.1 | ||
A-HSS-1I | $2.5 | $0 | 1/8" | 3/64" | 3/64" | 1-1/4" | - | Fig.1 | ||
A-HSS-2I | $2.5 | $0 | 3/16" | 5/64" | 5/64" | 1-7/8" | - | Fig.1 | ||
A-HSS-3I | $3 | $0 | 1/4" | 7/64" | 7/64" | 2" | - | Fig.1 | ||
A-HSS-4I | $3.5 | $0 | 5/16" | 1/8" | 1/8" | 2-1/8" | - | Fig.1 | ||
A-HSS-5I | $4 | $0 | 7/16" | 3/16" | 3/16" | 2-3/4" | - | Fig.1 | ||
A-HSS-6I | $4 | $0 | 1/2" | 7/32" | 7/32" | 3" | - | Fig.1 | ||
A-HSS-7I | $4.5 | $0 | 5/8" | 1/4" | 1/4" | 3-1/4" | - | Fig.1 | ||
A-HSS-8I | $5 | $0 | 3/4" | 5/16" | 5/16" | 3-1/2" | - | Fig.1 | ||
B-HSS-11I | $2 | $0 | 1/8" | 3/64" | 0.10" | 1-1/4" | 0.1" | Fig.2 | ||
B-HSS-12I | $2.5 | $0 | 3/16" | 1/16" | 0.15" | 1-7/8" | 0.15" | Fig.2 | ||
B-HSS-13I | $3 | $0 | 1/4" | 3/32" | 0.20" | 2" | 0.20" | Fig.2 | ||
B-HSS-14I | $3.5 | $0 | 5/16" | 7/64" | 0.25" | 2-1/8" | 0.25" | Fig.2 | ||
B-HSS-15I | $4 | $0 | 7/16" | 5/32" | 0.35" | 2-3/4" | 0.35" | Fig.2 | ||
B-HSS-16I | $4 | $0 | 1/2" | 7/32" | 0.50" | 3" | 0.4" | Fig.2 | ||
B-HSS-17I | $4.5 | $0 | 5/8" | 7/32" | 0.50" | 3-1/4" | 0.5" | Fig.2 | ||
B-HSS-18I | $5 | $0 | 3/4" | 1/4" | 0.60" | 3-1/2" | 0.6" | Fig.2 |
Merkmale
Wichtige Produktmerkmale und Spezifikationen.
DIN 333 (metrisch) und ANSI/ASME B94.11 (zöllig)
Material: HSS Standard, HSS-E und VHM optional

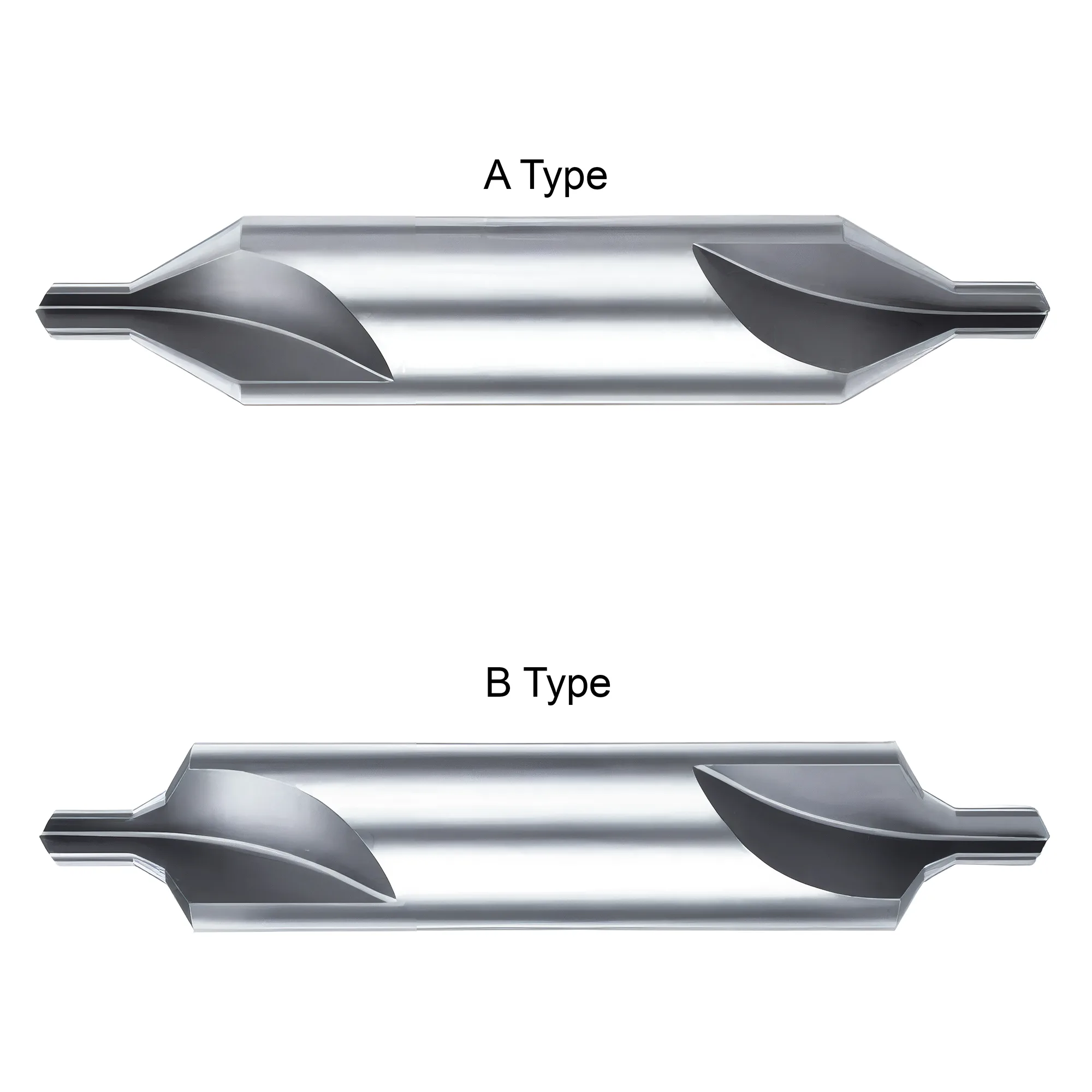

Typ A: kompakter Körper, kleinerer Senkeintritt
Typ A: ideal für leichte bis mittlere Bearbeitung
Typ B: größerer Körperdurchmesser mit Senker
Typ B: erhöhte Steifigkeit und Tragfähigkeit
Typ B: tiefere Bohrungen, größere Vorpositionierung
60°-Spitzenwinkel für universelle Anwendungen
Kombinierte Bohr- und Senkfunktion in einem Werkzeug
Größenbezeichnung nach Bohrspitzendurchmesser (d)
Metrisch 1–8 mm / zöllig #0–#8, #11–#18
Zentrierung auf Drehmaschine, CNC und Pilotbohrung
Technische Zeichnung
Detaillierte technische Spezifikationen und Maße als Referenz.

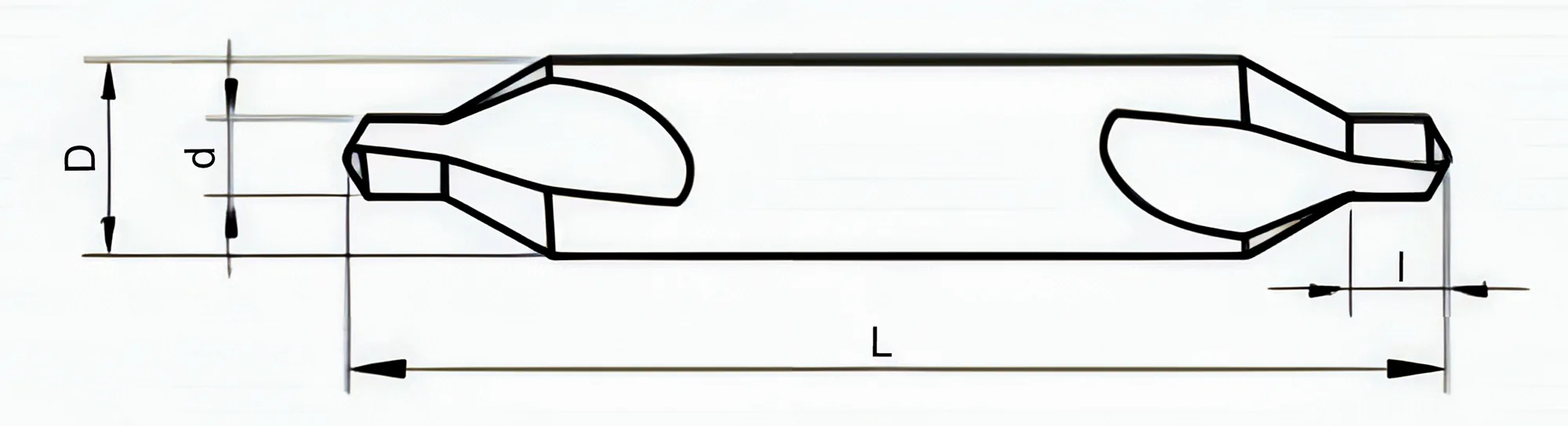

Fig.1

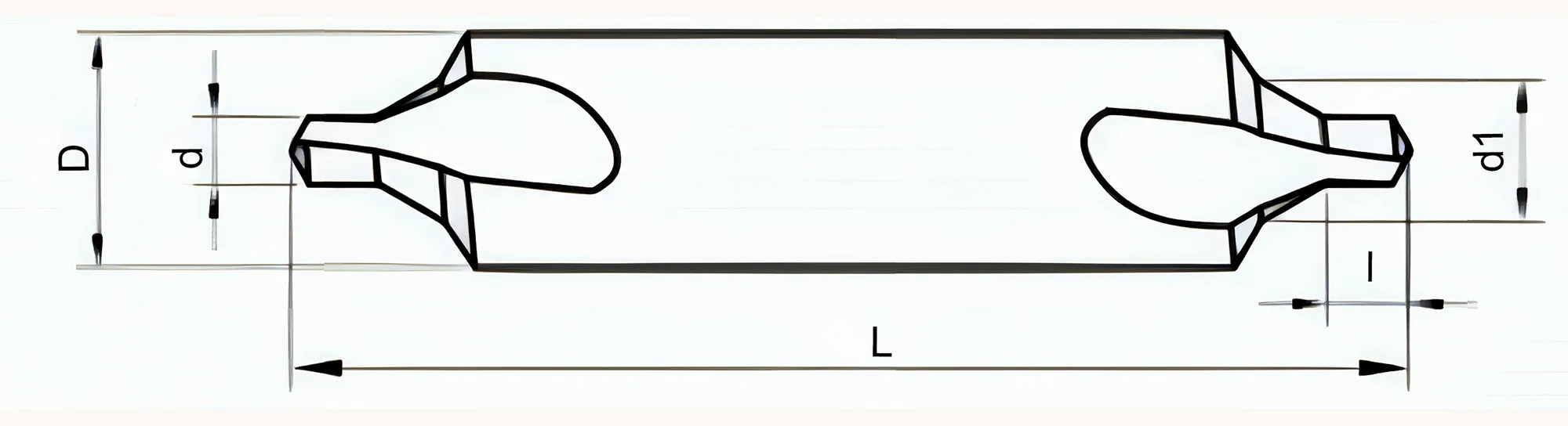

Fig.2
Fig.1
Fig.2
