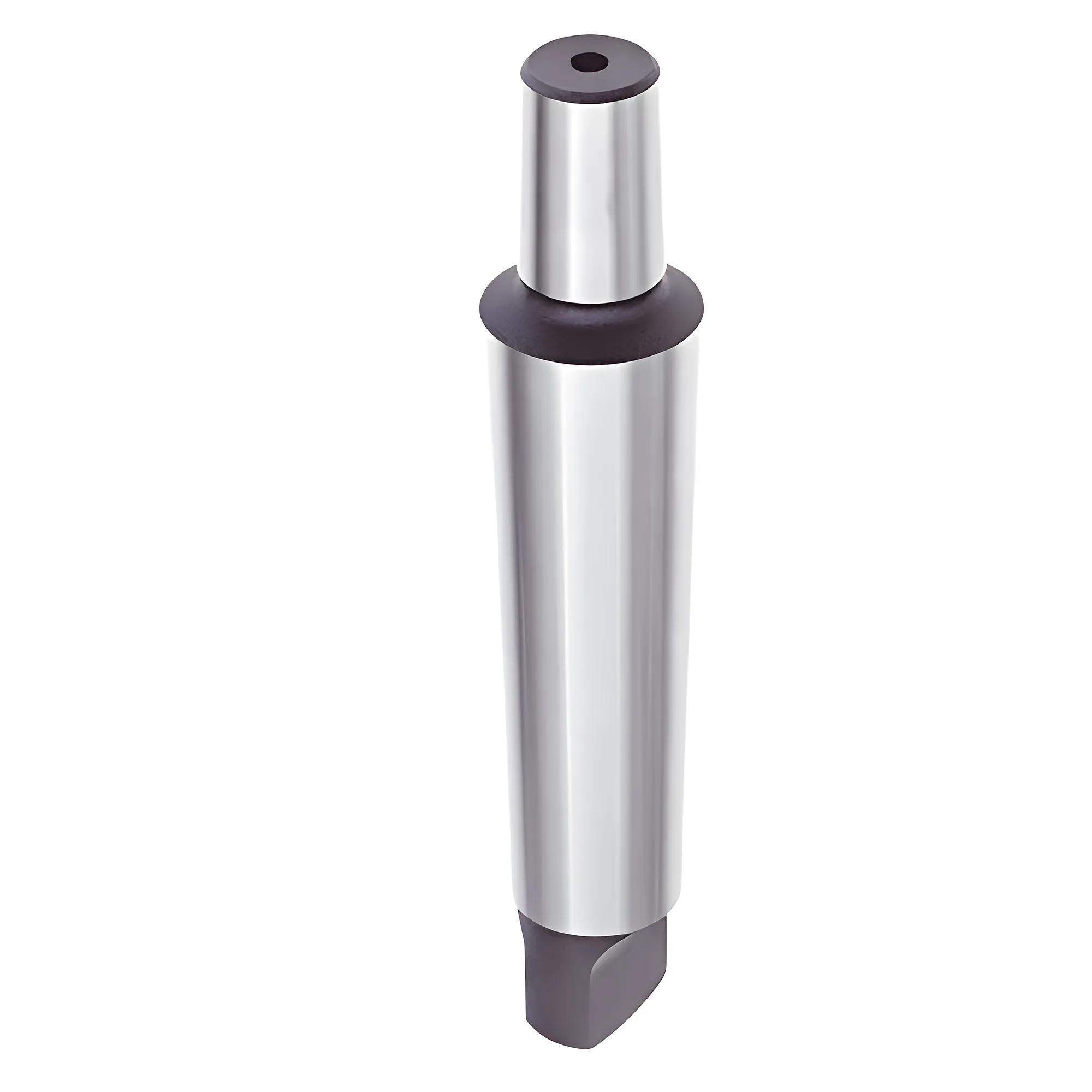

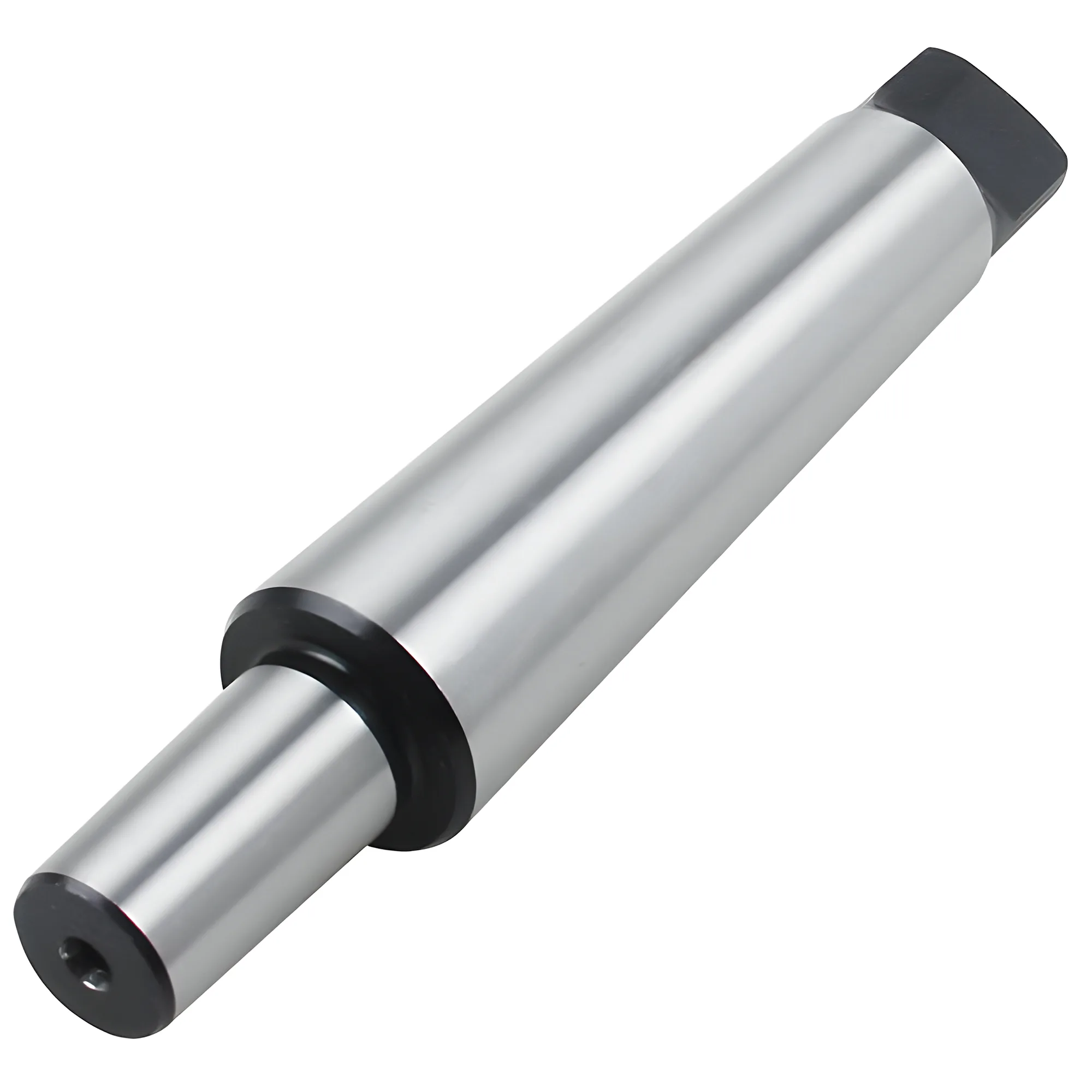

Haste de Cone Morse para mandril com espiga de arraste. A espiga é o rebaixo plano na extremidade da haste: ela transmite o arraste, para que o cone não precise fazê-lo, e dá à cunha de extração uma face onde apoiar quando se bate para tirar a haste. Essa é toda a diferença em relação à versão com tirante — uma haste com espiga entra no mangote de uma furadeira de coluna ou em um cabeçote móvel de torno e sai com uma cunha, enquanto uma haste com tirante precisa ser puxada por uma rosca. Fabricamos a haste, não o mandril: a extremidade da haste é o Cone Morse e o nariz é um cone curto Jacobs ou da série B. As medidas estão na tabela abaixo.

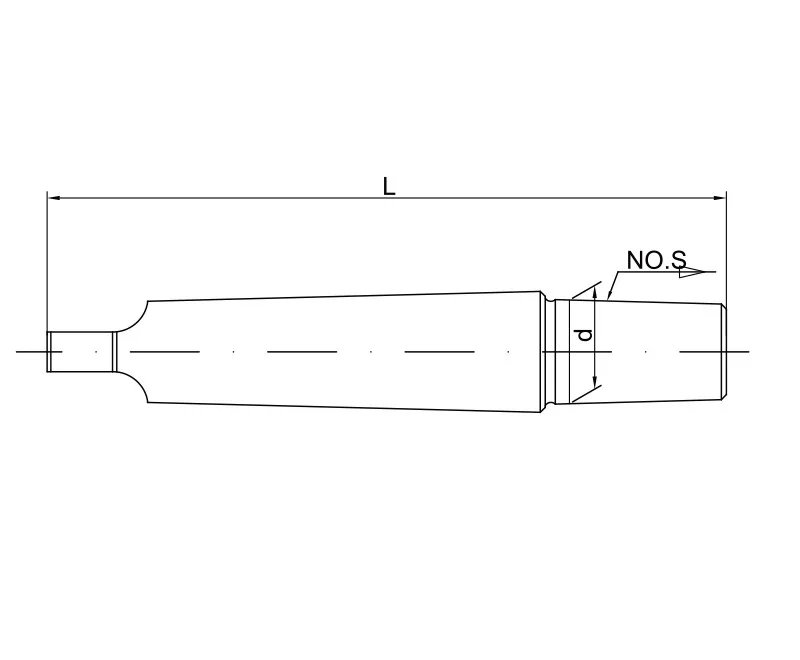

| Cart+ | SKU | Price | Quantity | Total | d (mm) | L (mm) |
|---|---|---|---|---|---|---|
MT1-B10 | $5 | $0 | 10.094 | 85 | ||
MT1-B12 | $5 | $0 | 12.065 | 89 | ||
MT1-B16 | $5 | $0 | 15.733 | 95 | ||
MT1-B18 | $5 | $0 | 17.780 | 103 | ||
MT1-J1 | $5 | $0 | 9.754 | 87 | ||
MT1-J2 | $5 | $0 | 14.199 | 93 | ||
MT1-J3 | $5 | $0 | 20.599 | 101 | ||
MT1-J6 | $5 | $0 | 17.170 | 96 | ||
MT1-J33 | $5 | $0 | 15.850 | 96 | ||
MT2-B10 | $6 | $0 | 10.094 | 100 | ||
MT2-B12 | $6 | $0 | 12.065 | 104 | ||
MT2-B16 | $6 | $0 | 15.733 | 110 | ||
MT2-B18 | $6 | $0 | 17.780 | 118 | ||
MT2-J2 | $6 | $0 | 14.199 | 108 | ||
MT2-J3 | $6 | $0 | 20.599 | 112 | ||
MT2-J6 | $6 | $0 | 17.17 | 111 | ||
MT2-J33 | $6 | $0 | 15.85 | 111 | ||
MT3-B12 | $6 | $0 | 12.055 | 123 | ||
MT3-B16 | $6 | $0 | 15.733 | 129 | ||
MT3-B18 | $6 | $0 | 17.78 | 137 | ||
MT3-B22 | $6 | $0 | 21.793 | 146 | ||
MT3-J2 | $6 | $0 | 14.199 | 127 | ||
MT3-J3 | $6 | $0 | 20.599 | 135 | ||
MT3-J6 | $6 | $0 | 17.17 | 130 | ||
MT3-J33 | $6 | $0 | 15.85 | 130 | ||
MT4-B16 | $9 | $0 | 15.733 | 154 | ||
MT4-B18 | $9 | $0 | 17.780 | 162 | ||
MT4-B22 | $9 | $0 | 21.793 | 171 | ||
MT4-B24 | $9 | $0 | 23.825 | 181 | ||
MT4-J3 | $9 | $0 | 20.599 | 160 | ||
MT4-J4 | $9 | $0 | 28.599 | 172 | ||
MT4-J5 | $9 | $0 | 35.890 | 178 | ||
MT4-J6 | $9 | $0 | 17.170 | 155 | ||
MT4-J33 | $9 | $0 | 15.850 | 155 | ||
MT5-B18 | $17 | $0 | 17.780 | 194 | ||
MT5-B22 | $17 | $0 | 21.793 | 203 | ||
MT5-B24 | $17 | $0 | 23.825 | 212 | ||
MT5-J3 | $17 | $0 | 20.599 | 192 | ||
MT5-J4 | $17 | $0 | 28.599 | 204 | ||
MT5-J5 | $17 | $0 | 35.890 | 210 | ||
MT5-J6 | $17 | $0 | 17.170 | 187 |

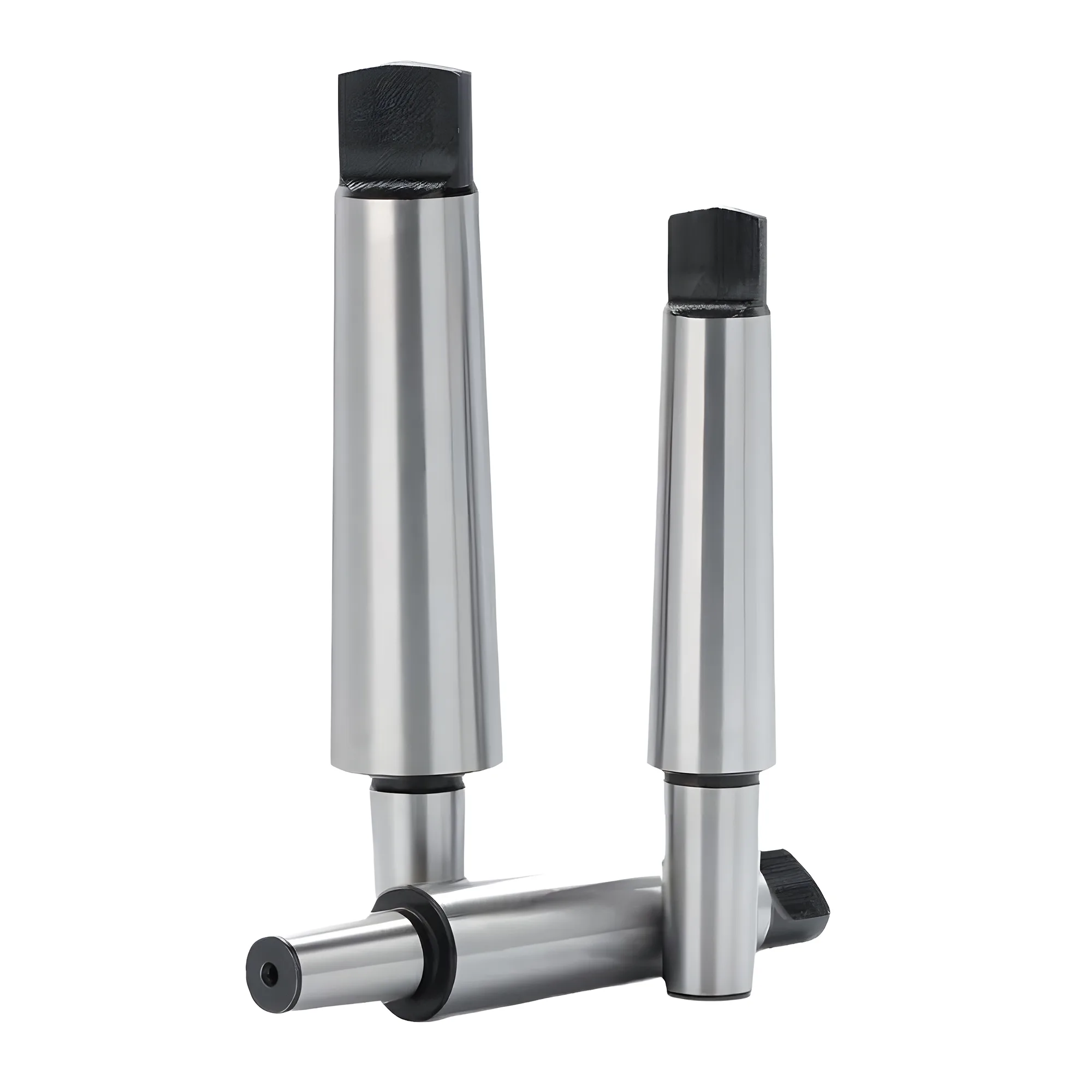

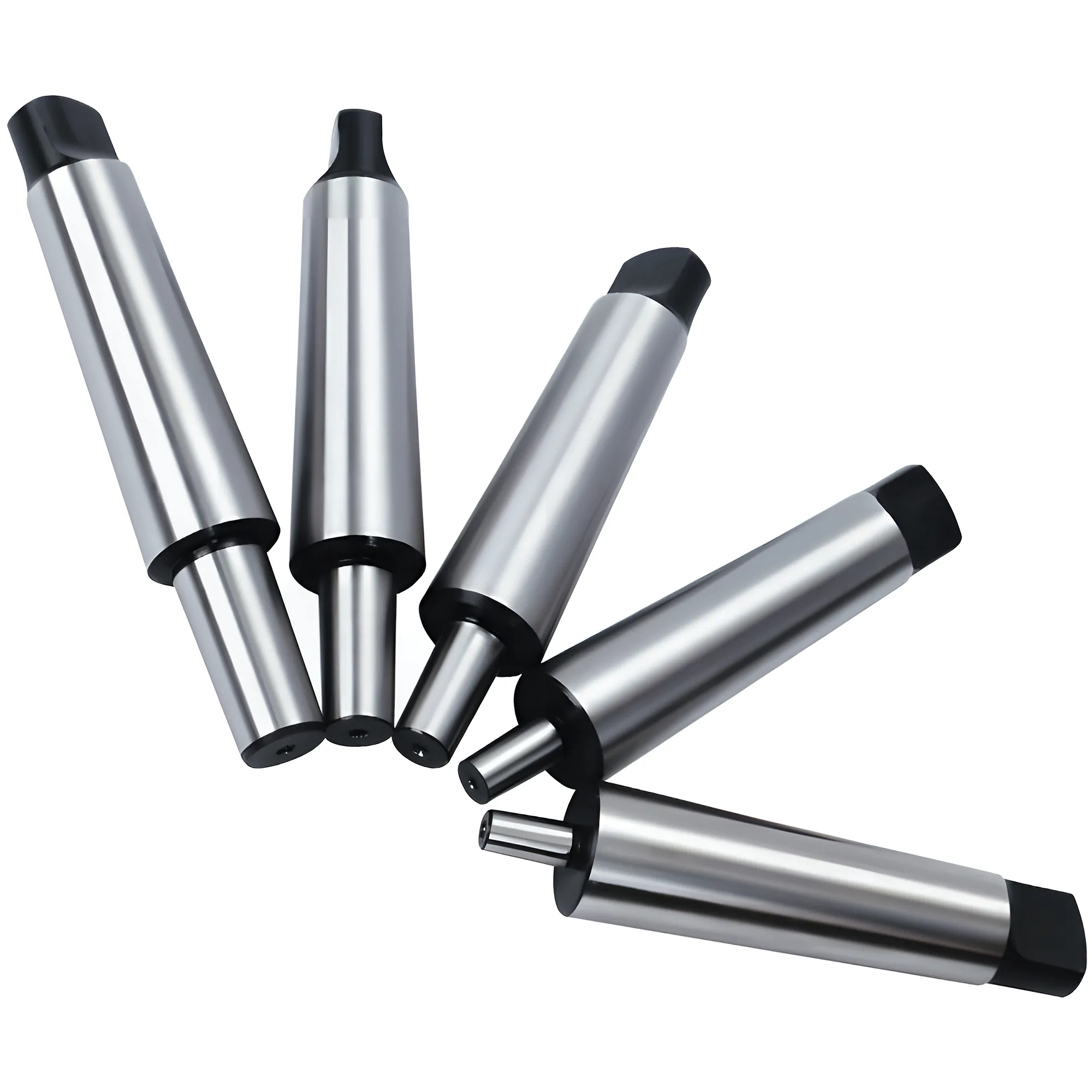

Hastes de Cone Morse MT1, MT2, MT3, MT4 e MT5 com espiga de arraste
A espiga transmite o arraste e dá à cunha de extração uma face de apoio para ejetar
13 extremidades de mandril: B10, B12, B16, B18, B22, B24 e JT1-JT6, JT33
41 combinações de haste e mandril
Diâmetro de referência do nariz de 9,754–35,890 mm, haste Morse conforme DIN 238
Comprimento total de 85–212 mm
Para mangotes de furadeira de coluna e cabeçotes móveis de torno — sem necessidade de tirante
