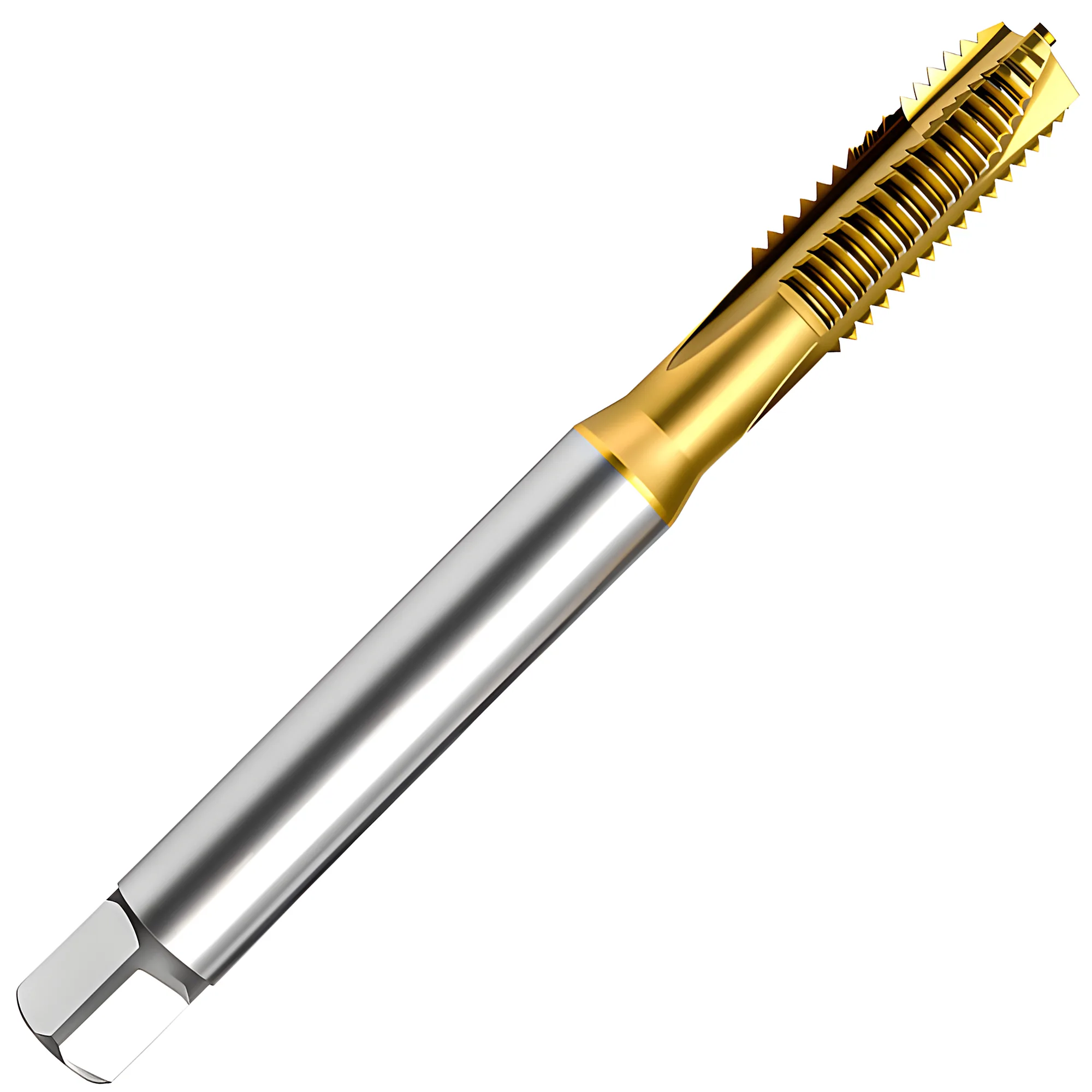

스파이럴 포인트 탭은 #2-56부터 1"-8까지 27종 인치 사이즈로 UNC 및 UNF 나사에 대응합니다. 표준 사양은 코발트 5%의 M35 HSS-Co 소재에 TiN 코팅을 적용하여 내마모성, 내열성 및 공구 수명을 확보합니다. 스파이럴 포인트는 건 탭(gun tap)이라고도 하며 칩을 전방으로 밀어내므로 관통홀에 적합하고, 막힌 홀에서는 칩이 빠져나갈 곳이 없습니다. 이 점이 칩을 홀 밖으로 배출하는 스파이럴 플루트 탭과의 차이입니다. 플러그와 스파이럴 포인트는 서로 다른 요소로, 플러그는 3-5 나사산 챔퍼를 의미하고 스파이럴 포인트는 날 및 칩 제어 형상을 의미합니다. 칩을 절삭 방향 앞으로 밀어내고 날을 깨끗하게 유지하는 특성이 CNC 탭핑 및 탭핑 기능을 갖춘 드릴링 머신용 머신 탭으로 만드는 요소입니다. 5/16"까지 2날, 3/8" 이상 3날이며 H2-H4 피치 직경 공차에 대응합니다. M2, M42, HSS-E 소재와 TiAlN, TiCN, 무코팅은 주문 제작입니다.
| Cart+ | SKU | Price | Quantity | Total | Size | Flute Length | Type | Overall Length | Flutes | Chamfer | Pitch Dia Limit |
|---|---|---|---|---|---|---|---|---|---|---|---|
SPT-2-56 | $5 | $0 | 2-56 | 33/64″ | UNC | 1-7/8″ | 2 | Plug | H2 | ||
SPT-3-48 | $5 | $0 | 3-48 | 1/2″ | UNC | 1-7/8″ | 2 | Plug | H2 | ||
SPT-4-40 | $5 | $0 | 4-40 | 5/8″ | UNC | 2″ | 2 | Plug | H2 | ||
SPT-4-48 | $5 | $0 | 4-48 | 19/32″ | UNF | 1-15/16″ | 2 | Plug | H2 | ||
SPT-5-40 | $6 | $0 | 5-40 | 45/64″ | UNC | 2″ | 2 | Plug | H2 | ||
SPT-6-32 | $6 | $0 | 6-32 | 13/16″ | UNC | 2″ | 2 | Plug | H3 | ||
SPT-8-32 | $7 | $0 | 8-32 | 53/64″ | UNC | 2-3/16″ | 2 | Plug | H3 | ||
SPT-8-36 | $7 | $0 | 8-36 | 13/16″ | UNF | 2-3/16″ | 2 | Plug | H3 | ||
SPT-10-24 | $8 | $0 | 10-24 | 1-3/64″ | UNC | 2-9/16″ | 2 | Plug | H3 | ||
SPT-10-32 | $8 | $0 | 10-32 | 59/64″ | UNF | 2-5/8″ | 2 | Plug | H3 | ||
SPT-12-24 | $9 | $0 | 12-24 | 61/64″ | UNC | 2-11/16″ | 2 | Plug | H3 | ||
SPT-12-28 | $9 | $0 | 12-28 | 1-1/16″ | UNF | 2-1/2″ | 2 | Plug | H3 | ||
SPT-14-20 | $10 | $0 | 1/4″-20 | 1-9/64″ | UNC | 2-3/4″ | 2 | Plug | H3 | ||
SPT-14-28 | $10 | $0 | 1/4″-28 | 1-5/32″ | UNF | 2-3/4″ | 2 | Plug | H3 | ||
SPT-516-18 | $12 | $0 | 5/16″-18 | 1-23/64″ | UNC | 2-13/16″ | 2 | Plug | H3 | ||
SPT-516-24 | $12 | $0 | 5/16″-24 | 1-23/64″ | UNF | 2-13/16″ | 2 | Plug | H3 | ||
SPT-38-16 | $15 | $0 | 3/8″-16 | 1-9/32″ | UNC | 2-15/16″ | 3 | Plug | H3 | ||
SPT-38-24 | $15 | $0 | 3/8″-24 | 1-31/64″ | UNF | 3-1/8″ | 3 | Plug | H3 | ||
SPT-716-14 | $18 | $0 | 7/16″-14 | 1-29/64″ | UNC | 3-1/8″ | 3 | Plug | H3 | ||
SPT-716-20 | $18 | $0 | 7/16″-20 | 1-31/64″ | UNF | 3-1/8″ | 3 | Plug | H3 | ||
SPT-12-13 | $22 | $0 | 1/2″-13 | 1-11/16″ | UNC | 3-3/8″ | 3 | Plug | H3 | ||
SPT-12-20 | $22 | $0 | 1/2″-20 | 1-11/16″ | UNF | 3-3/8″ | 3 | Plug | H3 | ||
SPT-58-11 | $30 | $0 | 5/8″-11 | 1-27/32″ | UNC | 3-13/16″ | 3 | Plug | H3 | ||
SPT-58-18 | $30 | $0 | 5/8″-18 | 1-27/32″ | UNF | 3-13/16″ | 3 | Plug | H3 | ||
SPT-34-10 | $40 | $0 | 3/4″-10 | 2-3/64″ | UNC | 4-1/4″ | 3 | Plug | H4 | ||
SPT-78-9 | $50 | $0 | 7/8″-9 | 2-13/64″ | UNC | 4-5/16″ | 3 | Plug | H3 | ||
SPT-1-8 | $64 | $0 | 1″-8 | 2-5/16″ | UNC | 5-1/8″ | 3 | Plug | H4 |
M35 HSS-Co 코발트 탭, 코발트 5%, TiN 코팅으로 내마모성 및 공구 수명 확보
CNC 탭핑 및 드릴 프레스 작업용 머신 탭, 수동용 아님
관통홀용 탭 — 스파이럴 포인트가 칩을 전방으로 배출
27종 인치 사이즈, #2-56부터 1"-8까지, UNC 탭 및 UNF 탭 나사
5/16"까지 2날, 3/8" 이상 3날
플러그 챔퍼, 3-5 나사산
H2, H3, H4 피치 직경 공차
주문 제작 소재: M2, M42, HSS-E
주문 제작 코팅: TiAlN, TiCN, 무코팅
