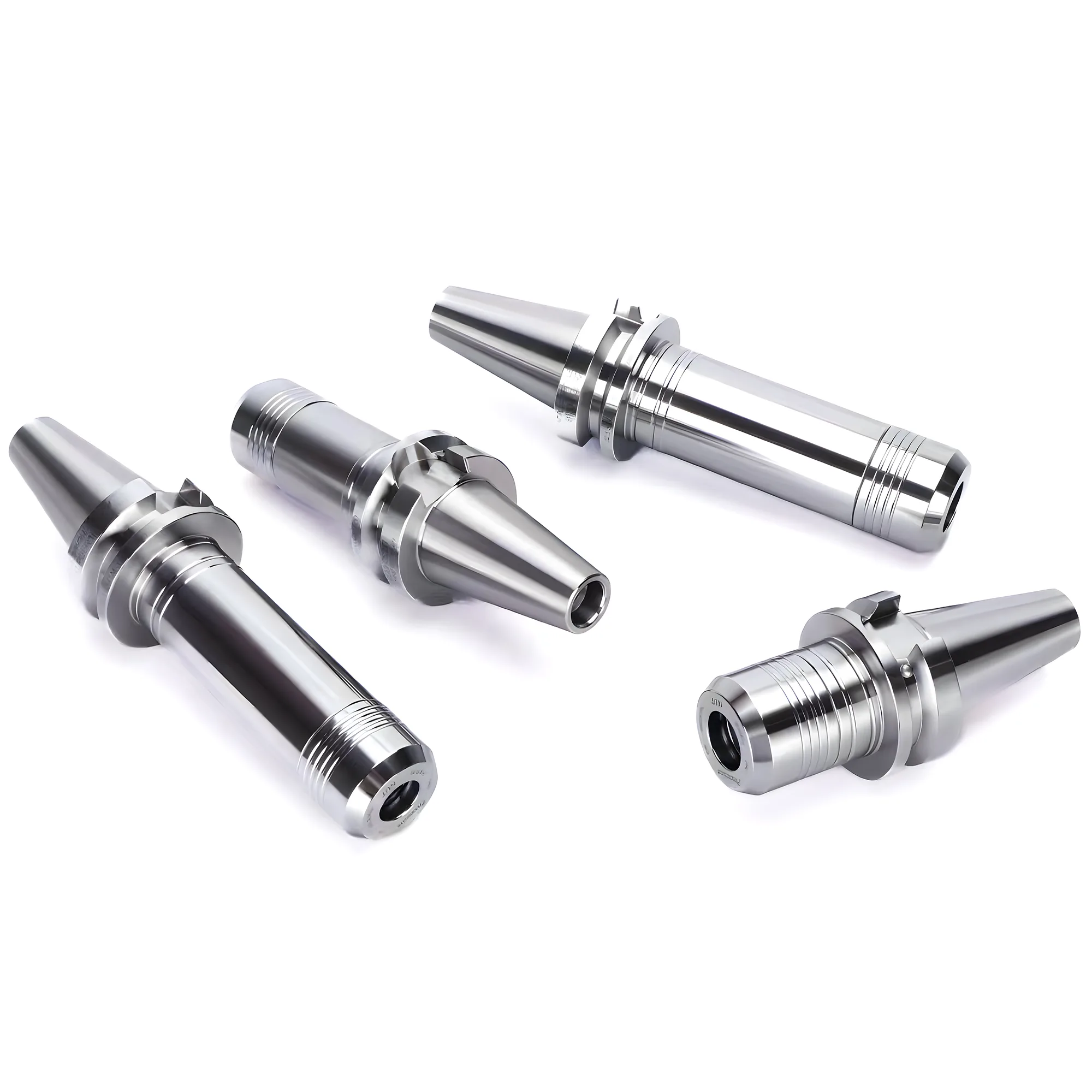

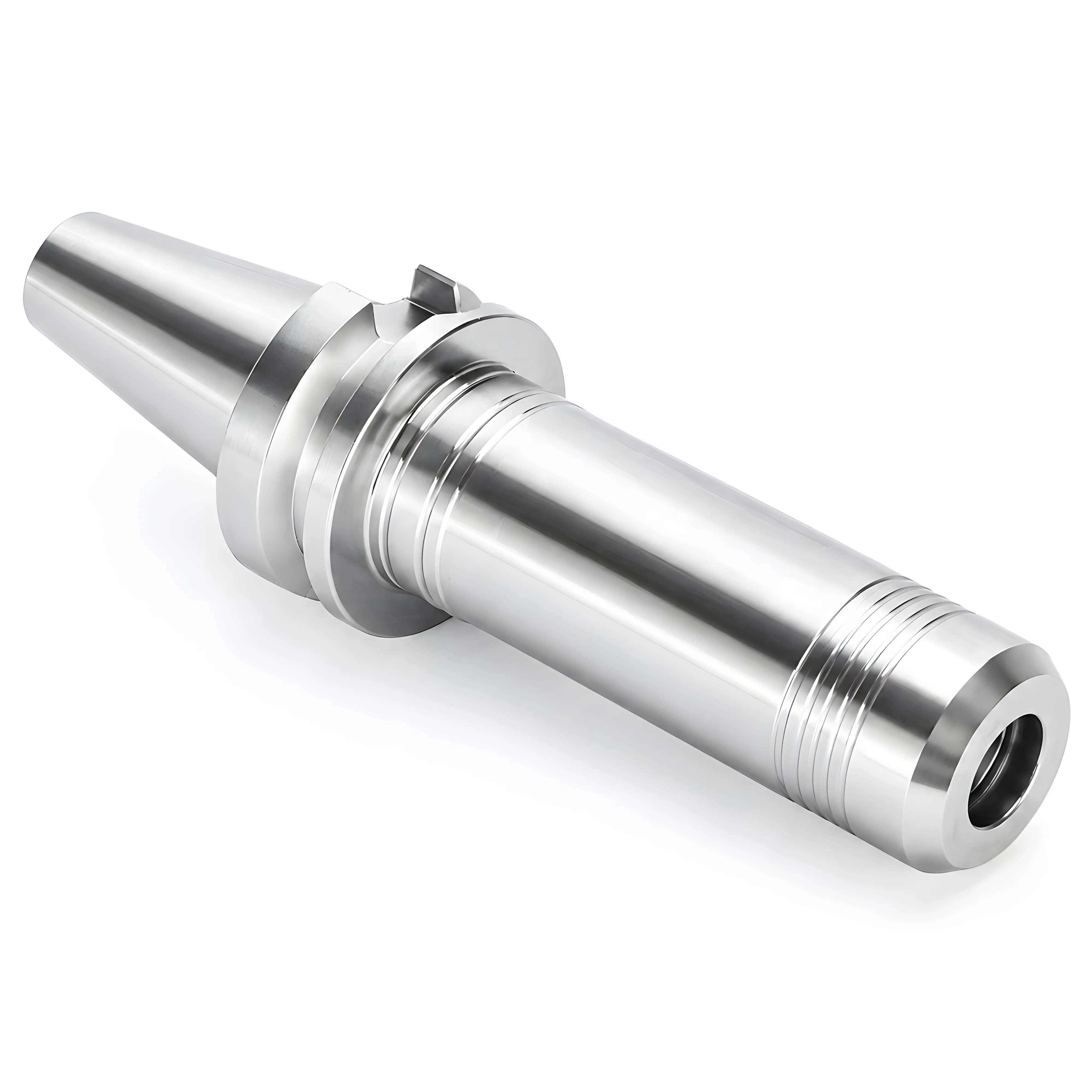

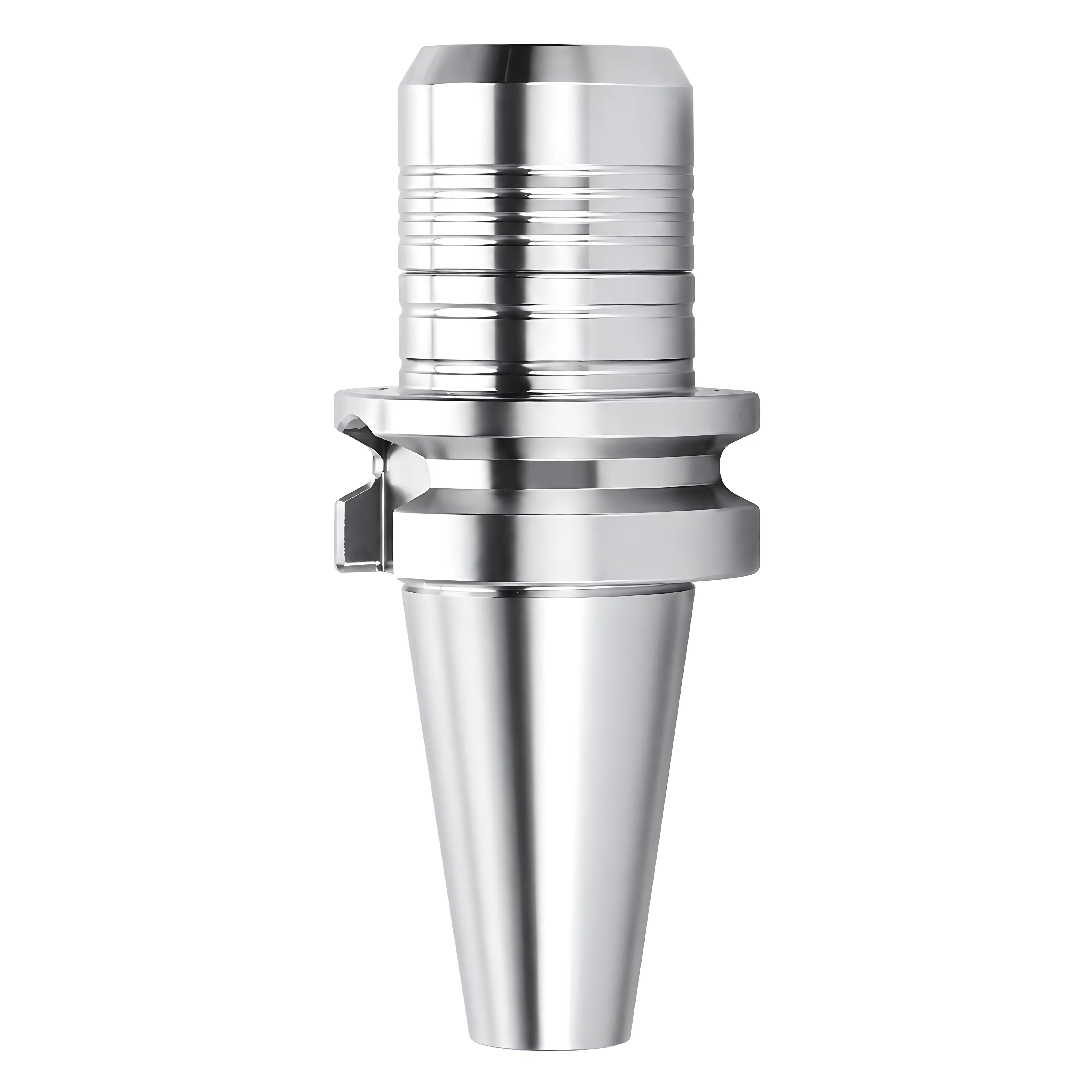

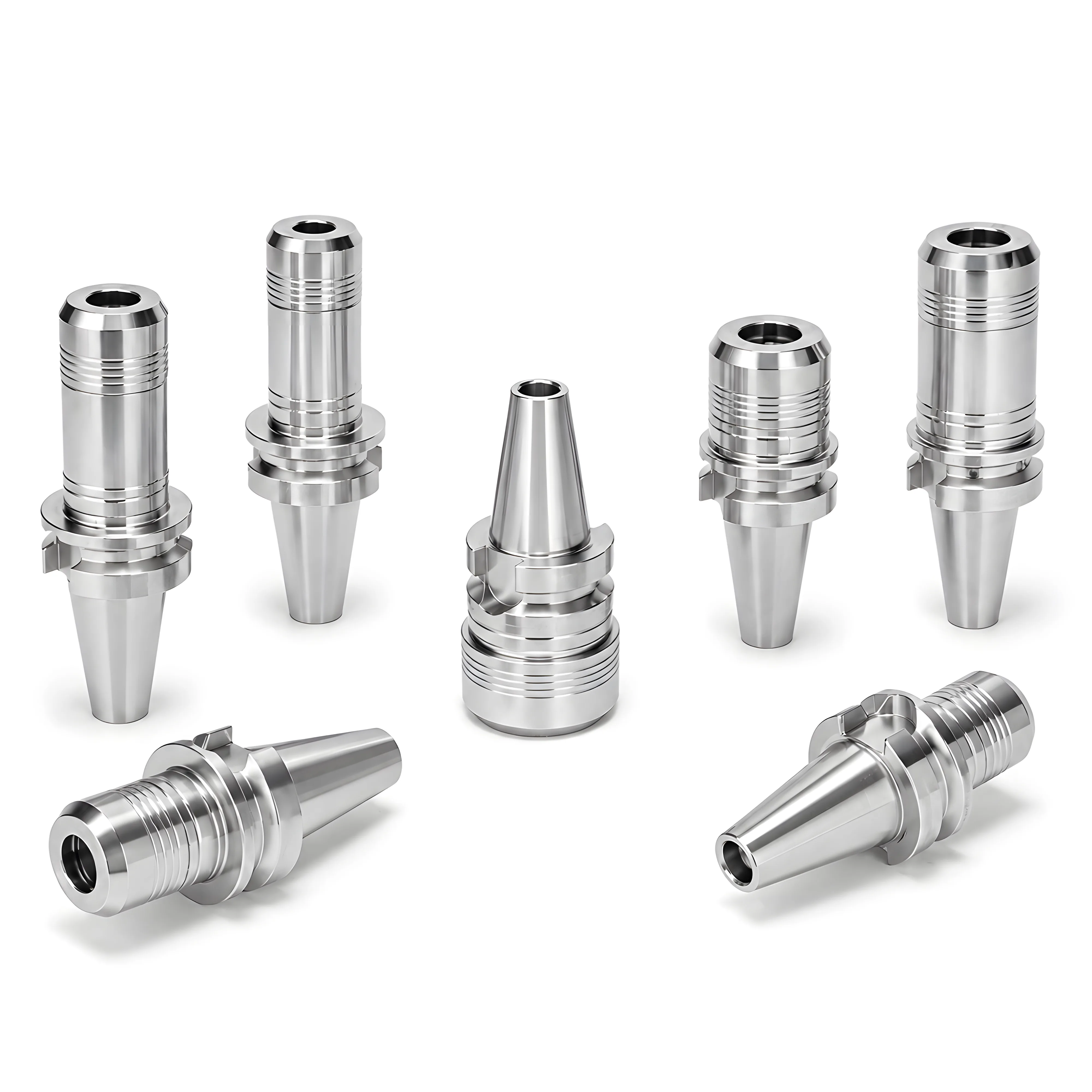

Porta-ferramentas BT-PGER com mandril de pinça em BT30, BT40 e BT50, fixando de 3 a 20 mm com batimento ≤0,003 mm. É o membro de alto torque da nossa linha BT ER — um mandril de pinça de potência que aceita pinças ER comuns e as segura com cerca do dobro da força de fixação. Quatro tamanhos de corpo, PGER16 a PGER32, cobrem a faixa de 3 a 20 mm; abaixo de 3 mm, o porta-ferramentas BT-ER simples com uma ER11M é a escolha certa. Os comprimentos de referência vão de 60 mm a 200 mm em 48 modelos, com todos os tamanhos BT50 disponíveis em cinco comprimentos, de 75 mm a 200 mm. Aço liga de alto desempenho, com tratamento criogênico a -195 °C, retificado no cone MAS 403 BT e balanceado para 30.000 rpm em fresamento de alta velocidade. O pino de retenção é adquirido separadamente.

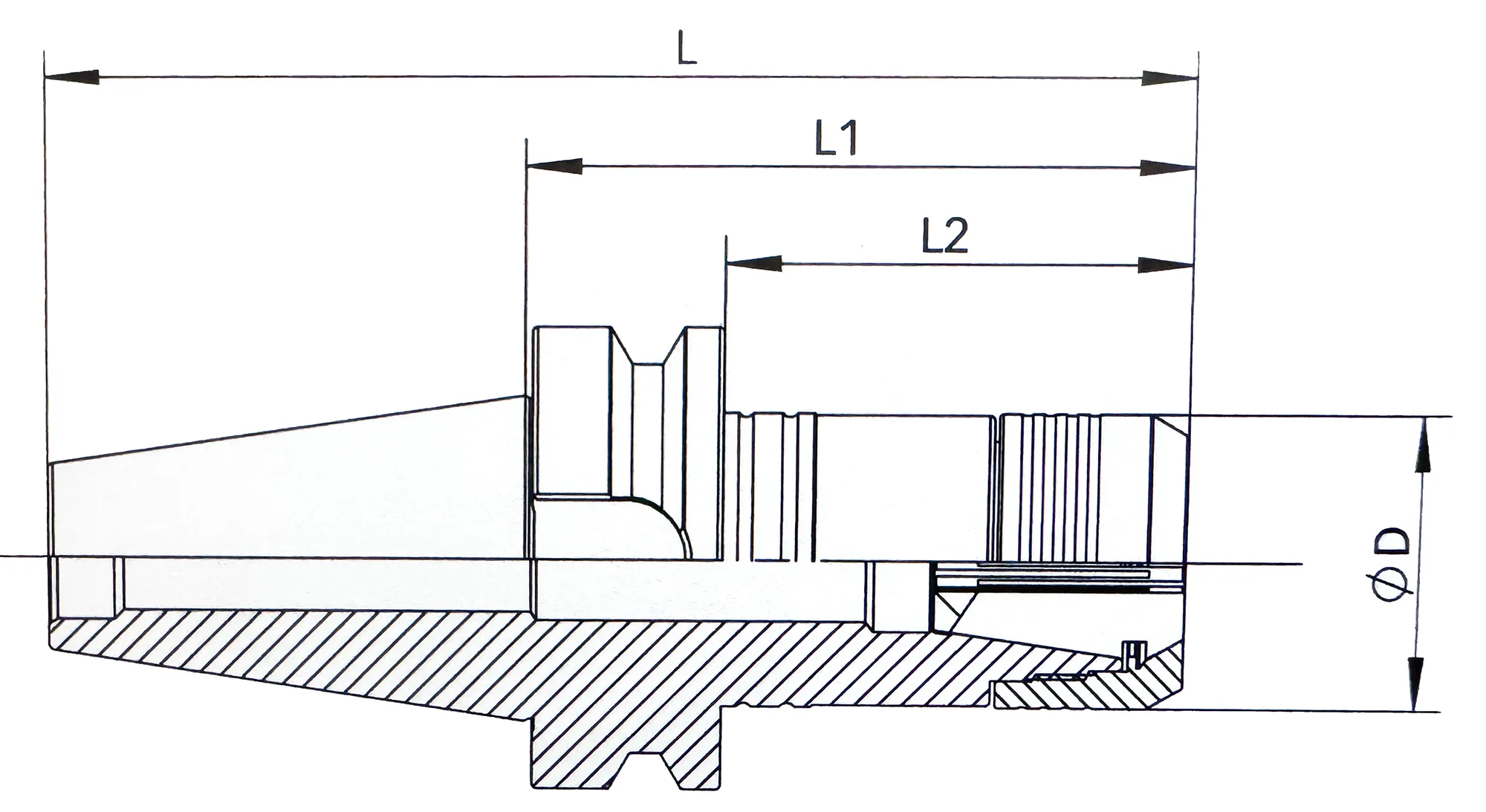

| Cart+ | SKU | Price | Quantity | Total | L (mm) | L1 (mm) | L2 (mm) | D (mm) | Clamp Range (mm) |
|---|---|---|---|---|---|---|---|---|---|
BT30-PGER16-60 | $58 | $0 | 108.4 | 60 | 38 | 30 | 3-10 | ||
BT30-PGER16-90 | $58 | $0 | 138.4 | 90 | 68 | 30 | 3-10 | ||
BT30-PGER16-120 | $68 | $0 | 168.4 | 120 | 98 | 30 | 3-10 | ||
BT30-PGER20-60 | $58 | $0 | 108.4 | 60 | 38 | 32 | 3-13 | ||
BT30-PGER20-90 | $58 | $0 | 138.4 | 90 | 68 | 32 | 3-13 | ||
BT30-PGER20-120 | $68 | $0 | 168.4 | 120 | 98 | 32 | 3-13 | ||
BT30-PGER25-60 | $58 | $0 | 108.4 | 60 | 38 | 40 | 3-16 | ||
BT30-PGER25-90 | $58 | $0 | 138.4 | 90 | 68 | 40 | 3-16 | ||
BT30-PGER25-120 | $68 | $0 | 168.4 | 120 | 98 | 40 | 3-16 | ||
BT30-PGER32-60 | $58 | $0 | 108.4 | 60 | 38 | 50 | 3-20 | ||
BT30-PGER32-90 | $58 | $0 | 138.4 | 90 | 68 | 50 | 3-20 | ||
BT30-PGER32-120 | $68 | $0 | 168.4 | 120 | 98 | 50 | 3-20 | ||
BT40-PGER16-75 | $70 | $0 | 140.4 | 75 | 48 | 30 | 3-10 | ||
BT40-PGER16-90 | $70 | $0 | 155.4 | 90 | 63 | 30 | 3-10 | ||
BT40-PGER16-120 | $77 | $0 | 185.4 | 120 | 93 | 30 | 3-10 | ||
BT40-PGER16-150 | $85 | $0 | 215.4 | 150 | 123 | 30 | 3-10 | ||
BT40-PGER20-75 | $70 | $0 | 140.4 | 75 | 48 | 32 | 3-13 | ||
BT40-PGER20-90 | $70 | $0 | 155.4 | 90 | 63 | 32 | 3-13 | ||
BT40-PGER20-120 | $77 | $0 | 185.4 | 120 | 93 | 32 | 3-13 | ||
BT40-PGER20-150 | $85 | $0 | 215.4 | 150 | 123 | 32 | 3-13 | ||
BT40-PGER25-75 | $70 | $0 | 140.4 | 75 | 48 | 40 | 3-16 | ||
BT40-PGER25-90 | $70 | $0 | 155.4 | 90 | 63 | 40 | 3-16 | ||
BT40-PGER25-120 | $77 | $0 | 185.4 | 120 | 93 | 40 | 3-16 | ||
BT40-PGER25-150 | $85 | $0 | 215.4 | 150 | 123 | 40 | 3-16 | ||
BT40-PGER32-75 | $70 | $0 | 140.4 | 75 | 48 | 50 | 3-20 | ||
BT40-PGER32-90 | $70 | $0 | 155.4 | 90 | 63 | 50 | 3-20 | ||
BT40-PGER32-120 | $77 | $0 | 185.4 | 120 | 93 | 50 | 3-20 | ||
BT40-PGER32-150 | $85 | $0 | 215.4 | 150 | 123 | 50 | 3-20 | ||
BT50-PGER16-75 | $106 | $0 | 176.8 | 75 | 37 | 30 | 3-10 | ||
BT50-PGER16-100 | $115 | $0 | 201.8 | 100 | 62 | 30 | 3-10 | ||
BT50-PGER16-120 | $123 | $0 | 221.8 | 120 | 82 | 30 | 3-10 | ||
BT50-PGER16-150 | $136 | $0 | 251.8 | 150 | 112 | 30 | 3-10 | ||
BT50-PGER16-200 | $153 | $0 | 301.8 | 200 | 162 | 30 | 3-10 | ||
BT50-PGER20-75 | $106 | $0 | 176.8 | 75 | 37 | 32 | 3-13 | ||
BT50-PGER20-100 | $115 | $0 | 201.8 | 100 | 62 | 32 | 3-13 | ||
BT50-PGER20-120 | $123 | $0 | 221.8 | 120 | 82 | 32 | 3-13 | ||
BT50-PGER20-150 | $136 | $0 | 251.8 | 150 | 112 | 32 | 3-13 | ||
BT50-PGER20-200 | $153 | $0 | 301.8 | 200 | 162 | 32 | 3-13 | ||
BT50-PGER25-75 | $106 | $0 | 176.8 | 75 | 37 | 40 | 3-16 | ||
BT50-PGER25-100 | $115 | $0 | 201.8 | 100 | 62 | 40 | 3-16 | ||
BT50-PGER25-120 | $123 | $0 | 221.8 | 120 | 82 | 40 | 3-16 | ||
BT50-PGER25-150 | $136 | $0 | 251.8 | 150 | 112 | 40 | 3-16 | ||
BT50-PGER25-200 | $153 | $0 | 301.8 | 200 | 162 | 40 | 3-16 | ||
BT50-PGER32-75 | $106 | $0 | 176.8 | 75 | 37 | 50 | 3-20 | ||
BT50-PGER32-100 | $115 | $0 | 201.8 | 100 | 62 | 50 | 3-20 | ||
BT50-PGER32-120 | $123 | $0 | 221.8 | 120 | 82 | 50 | 3-20 | ||
BT50-PGER32-150 | $136 | $0 | 251.8 | 150 | 112 | 50 | 3-20 | ||
BT50-PGER32-200 | $153 | $0 | 301.8 | 200 | 162 | 50 | 3-20 |
Hastes: BT30, BT40 e BT50 no cone MAS 403
Quatro tamanhos de corpo, PGER16 a PGER32, fixando de 3 a 20 mm
Comprimentos de referência de 60 mm a 200 mm em 48 modelos
Precisão de fixação (batimento) ≤0,003 mm (≤0,0001 in)
Cerca do dobro da força de fixação de um mandril de pinça ER padrão
Balanceado para operação até 30.000 rpm
Porca totalmente arredondada: baixa turbulência de ar e amortecimento que prolonga a vida do fuso
Rosca trapezoidal retificada de 30 graus trava de forma suave e segura
Aço liga de alto desempenho, tratamento criogênico a -195 °C pelo método a gás
Três vezes a resistência ao desgaste e à corrosão; melhor estabilidade dimensional
Aceita pinças ER padrão — sem ferramental proprietário; porca inclusa; pinças vendidas separadamente
Pino de retenção adquirido separadamente
